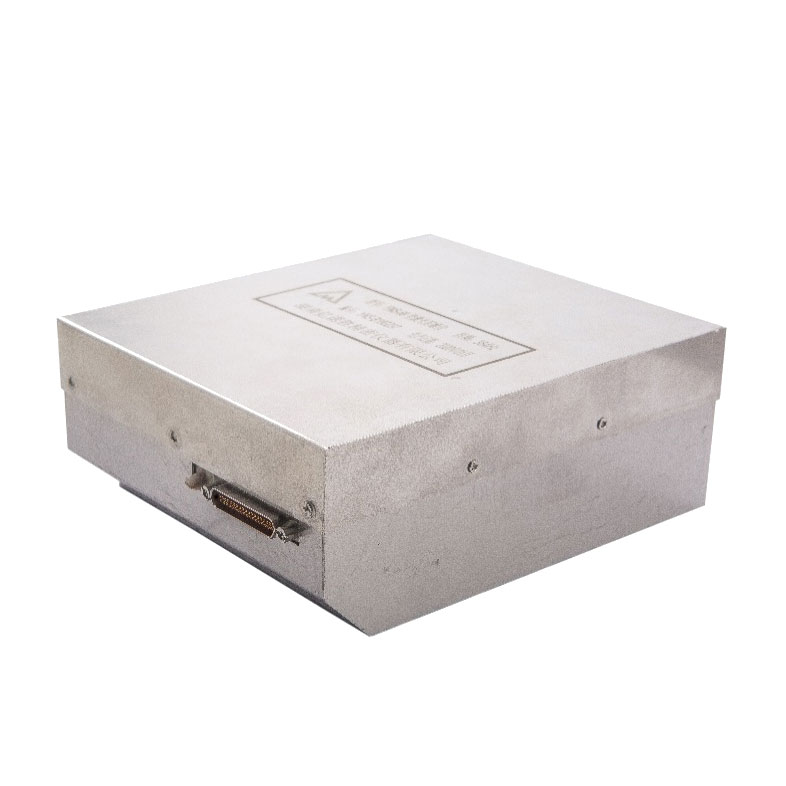

Кольцевой лазер гироскоп - Jio90
Ring Laser Gyroscope-Jio90-это высокая цифровая двухчастотная машина для двойной двойной машины, производимая нашей компанией. Он имеет преимущества высокой точности, простого источника питания, высокой интеграции и цифрового выхода. Он может измерить угловое движение волны носителя вокруг чувствительной оси и выходить из двух квадратурных квадратных волн. Его можно широко использовать при интеграции позиционирования/навигации, наблюдения/разведки, управления огнем и управления полетом в ракетах и их перевозчиках, самолетах, беспилотных воздушных транспортных средствах, кораблей, кораблей, бронетехниках и других полей.
Модель:JIO90-RLG
Отправить запрос
Описание продукта
Ring Laser Gyroscope - Jio90 доступен в моделях A, B и C для удовлетворения ваших различных потребностей.
Функции
Измерьте угол поворота вокруг его чувствительной оси и выводит две ортогональные квадратные волны, содержащие информацию о вращении.
Производительность
Лазерный гироскоп -тип Jio50 показан в таблице 1
Таблица 1 Основные технические индикаторы гироскопа
Таблица 1 Основные технические индикаторы гироскопа
| Серийный номер | Параметр | Единица | Премиум | Класс а | Класс б | Класс c | Примечание |
| 1 | Нулевой предвзятость | °/ч | ≤0,3 | / | |||
| 2 | устойчивость | °/ч | ≤1 ‰ | ≤3 ‰ | ≤4 ‰ | ≤5 ‰ | 100 -е годы, 1с |
| 3 | Повторяемость нулевого смещения | °/ч | ≤1 ‰ | ≤2 ‰ | ≤3 ‰ | 1с | |
| 4 | Случайный коэффициент ходьбы | ° / h1 / 2 | ≤0,4 ‰ | ≤0,6 ‰ | ≤0,7 ‰ | ≤1 ‰ | / |
| 5 | Масштабная коэффициент | "/Пульс | 1.865 |
|
|||
| 6 | Масштабная нелинейность | ppm | ≤1 | / | |||
| 7 | Повторяемость масштабного фактора | ppm | ≤1 | 1с | |||
| 8 | Магнитная чувствительность | °/(H · GS) | ≤1,5 ‰ | ≤2 ‰ |
|
|
/ |
| 9 | Максимальная входная угловая скорость | °/с | ≥400 |
|
|
|
/ |
Экологическая адаптивность
а) Рабочая температура: -40 ℃ ~ + 65 ℃
б) температура хранения: -45 ℃ ~ + 85 ℃
в) вибрация: 9,6 г в общей сложности;
г) шок: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
e) Низкое давление: 5000 м над уровнем моря.
б) температура хранения: -45 ℃ ~ + 85 ℃
в) вибрация: 9,6 г в общей сложности;
г) шок: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
e) Низкое давление: 5000 м над уровнем моря.
| Частота (Гц) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Спектральная плотность мощности (G 2 /Гц) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Источник питания и электрический интерфейс
а) источник питания
Тип: ± 5 В, +15 В
Требования: +5 В - ток 180 мА, стабильность ± 50 мВ, Ripple <50 мВ
-5V - ток 60 мА, стабильность ± 50 мВ, RIPPLE <50 мВ
+15 В - ток 240 мА, стабильность ± 100 мВ, RIPPLE <100 мВ
б) энергопотребление: <6W
C) Тип электрического интерфейса: J30JM-37ZK
D) Определение интерфейса: определение электрических контактов интерфейса показано в таблице 2.
Тип: ± 5 В, +15 В
Требования: +5 В - ток 180 мА, стабильность ± 50 мВ, Ripple <50 мВ
-5V - ток 60 мА, стабильность ± 50 мВ, RIPPLE <50 мВ
+15 В - ток 240 мА, стабильность ± 100 мВ, RIPPLE <100 мВ
б) энергопотребление: <6W
C) Тип электрического интерфейса: J30JM-37ZK
D) Определение интерфейса: определение электрических контактов интерфейса показано в таблице 2.
Таблица 2 Таблица определения электрического интерфейса
| Приколоть серийный номер |
Определение | Примечание | Приколоть серийный номер |
Определение | Примечание |
| 1 | Северо -запад | нулевой | / | / | / |
| 2 | Гнездо | сигнал земля | 20 | Северо -запад | нулевой |
| 3 | Северо -запад | нулевой | двадцать один | Северо -запад | нулевой |
| 4 | Северо -запад | нулевой | двадцать два | Северо -запад | нулевой |
| 5 | Северо -запад | нулевой | двадцать три | Северо -запад | нулевой |
| 6 | Держите сами | / | двадцать четыре | Северо -запад | нулевой |
| 7 | Северо -запад | нулевой | 25 | Держите сами | / |
| 8 | Держите сами | / | 26 | Северо -запад | нулевой |
| 9 | Посадка | Выходной сигнал квадратной волны 2 TTL Уровень |
27 | Посадка | Выходной сигнал квадратной волны 2 уровня TTL |
| 10 | Гнездо | сигнал земля | 28 | Гнездо | сигнал земля |
| 11 | Грех | Выходной сигнал квадратной волны 1 TTL Уровень |
29 | Грех | Выходной сигнал квадратной волны 1 Уровень TTL |
| 12 | T1 | Платиновое сопротивление 1 | 30 | T2 | Платиновое сопротивление 2 |
| 13 | T3 | Платиновый термометр 3 | 31 | T4 | Платиновое сопротивление 4 |
| 14 | TCOM | 4 Платиновое сопротивление общие терминалы | 32 | TCOM | 4 Платиновое сопротивление общие терминалы |
| 15 | Гнездо | +5 В, -5 В | 33 | Гнездо | +5 В, -5 В |
| 16 | +5 В. | Вход питания | 34 | +5 В. | Вход питания |
| 17 | +15 В. | Вход питания | 35 | +15 В. | Вход питания |
| 18 | 15VGND | +15 В мощность | 36 | 15VGND | +15 В мощность |
| 19 | -5V | Вход питания | 37 | -5V | Вход питания |
| Примечание. Модель сопротивления платины - PT1000 | |||||
Внешний вид и механический интерфейс
а) Вес: ≤ 1,8 кг
б) Форма и механический раздела: как показано на рисунке 1.
б) Форма и механический раздела: как показано на рисунке 1.
