Волоконно-оптический гироскоп Противотуманный спутник Интегрированная навигационная система

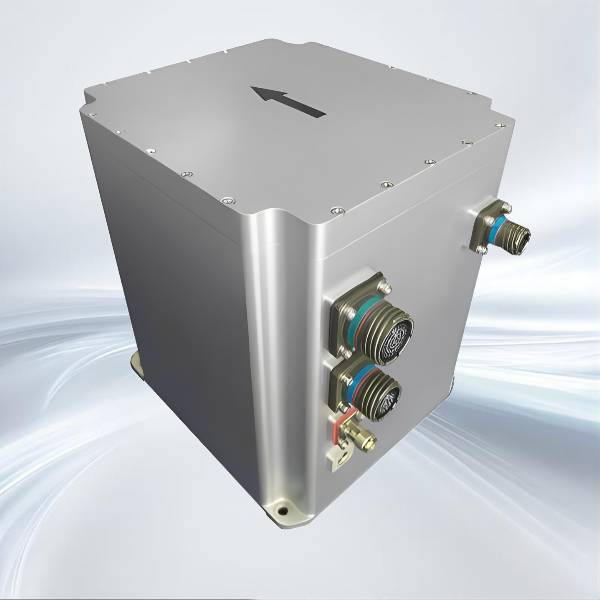

Волоконно-оптическая интегрированная навигационная система JIO-F100S состоит из высокоточного оптоволоконного гироскопа с замкнутым контуром, кварца, гибкого акселерометра и высококачественной приемной платы GNSS, с помощью мультисенсорного слияния и наведения. Реализация алгоритма воздушного расчета, обеспечивающего высокую точность. навигационное отношение, скорость и информация о местоположении к информации внешнего мира для удовлетворения высокоточных требований к измерению и контролю. Приглашаем купить у нас волоконно-оптический гироскоп, противотуманную спутниковую интегрированную навигационную систему.
Модель:JIO-F100S
Отправить запрос PDF скачатьЗагрузить
Описание продукта
Волоконно-оптический гироскоп Противотуманный спутник Интегрированная навигационная система Особенности
Волоконно-оптическая интегрированная навигационная система JIO-F100S состоит из высокоточного оптоволоконного гироскопа с замкнутым контуром, кварца, гибкого акселерометра и высококачественной приемной платы GNSS, с помощью мультисенсорного слияния и наведения. Реализация алгоритма воздушного расчета, обеспечивающего высокую точность. навигационное отношение, скорость и информация о местоположении к информации внешнего мира для удовлетворения высокоточных требований к измерению и контролю.
Установка JIOPTICS волоконно-оптического гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
Установка JIOPTICS волоконно-оптического гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
Наши сервисы
JIOPTICS — профессиональная и эффективная команда. Предоставьте вам услуги OEM / ODM, свяжитесь с нами, чтобы настроить ваш эксклюзивный оптоволоконный гироскоп
Особенности продукта
- Точность навигационного уклона 0,8 морских миль/ч
- Выбор нескольких режимов, режим автомобиля/режим самолета
- Статическое начальное выравнивание 3 минуты / начальное выравнивание встряхивания 8 минут
- Неисправность самопроверки
- Богатые интерфейсы, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Высокая надежность
- Выбор нескольких режимов, режим автомобиля/режим самолета
- Статическое начальное выравнивание 3 минуты / начальное выравнивание встряхивания 8 минут
- Неисправность самопроверки
- Богатые интерфейсы, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Высокая надежность
Сценарии применения
-Интеллектуальная система раскопок в районе добычи полезных ископаемых
- Базовая инерциальная навигация для больших БПЛА
- морской компас
- самоходная ориентация
- Позиционирование и ориентация автомобиля
- Высокоточные мобильные измерения
- Высокая точность и стабильная платформа
- Базовая инерциальная навигация для больших БПЛА
- морской компас
- самоходная ориентация
- Позиционирование и ориентация автомобиля
- Высокоточные мобильные измерения
- Высокая точность и стабильная платформа
Электрические характеристики
- Электропитание: 24 В постоянного тока (типичное значение)
-Мощность резе: 1,5Вт (максимальное значение)
-Пульсация: 100 мВ (пиковое значение)
-Мощность резе: 1,5Вт (максимальное значение)
-Пульсация: 100 мВ (пиковое значение)
Электрические характеристики
- Источник питания: 24 ~ 36 В постоянного тока (тип.)
- Номинальная мощность: 30 Вт (макс.)
- Номинальная мощность: 30 Вт (макс.)
Механические размеры
Технические характеристики
| Атрибуты |
Параметр |
Индекс |
| Удержание позиции |
Комбинированный одометр |
0,001D (D — пробег) |
| Комбинация ГНСС |
1,2 м |
|
| Чистая инерция |
0,8 мили/ч |
|
| Точность отношения |
Начальное выравнивание |
0,003° |
| Отношение держать (ГНСС отключена, чистая инерция) |
0,002°/10минï¼RMSï¼ |
|
| Переходная мощность |
≥ 100 Вт ( |
|
| Точность курса |
своекорыстный север |
0,05 ° × сек (лати), где лати означает широту (среднеквадратичное значение) |
| Удержание курса (ГНСС отключена, чистая инерция) |
0,003°/10минï¼RMSï¼ |
|
| Точность скорости |
Удержание скорости (ГНСС отключена, чистая инерция) |
0,3 м/с/10 минï¼RMSï¼ |
| Оптоволоконный гироскоп |
Диапазон измерения |
±400°/с |
| Стабильность нулевого смещения |
≥ 0,01°/ч |
|
| Кварцевый гибкий акселерометр |
Диапазон измерения |
±20г |
| Стабильность нулевого смещения |
≥ 20 мкг (в среднем за 10 с) |
|
| Коммуникационный интерфейс |
RS232 |
1 канал (скорость передачи 9,6 кбит/с~921,6 кбит/с, по умолчанию 115,2 кбит/с Частота до 1000 Гц, по умолчанию 200 Гц) |
|
|
RS422 |
6 каналов (скорость передачи 9,6 кбит/с~921,6 кбит/с, по умолчанию 115,2 кбит/с Частота до 1000 Гц, по умолчанию 200 Гц) |
| Структурные свойства |
Размер |
199 мм × 180 мм × 219,5 мм (Д×Ш×В) |
| Масса |
Один комплект инерциальной навигации не более 8,0 кг (опционально для авиационных приложений не более 6,5 кг) |
|
| Использовать среду |
Температура хранения |
-40°C~65°C |
| Относительная влажность |
¤80% |
