Лазерный облакомер для метеорологии

Максимальная дальность обнаружения облаков: 49210 футов.
Пространственное разрешение: 5 м
Обнаруживаемые слои облаков: 5 слоев

Метеорологические наблюдения и прогноз погоды
Авиационное метеорологическое обеспечение (аэропорты, вертодромы)
Морское метеорологическое обеспечение (суда, морские платформы)
Военная метеорологическая поддержка
Экологический мониторинг (атмосферные аэрозоли, загрязняющие вещества)
Изменение погоды (руководство по операциям по усилению дождя)
Научные исследования и образование (обучение атмосферным наукам и дистанционному зондированию)
Измерение совокупной облачности

Примечание. Этот продукт получил соответствующую сертификацию метеорологического органа. Его эксплуатационные характеристики, адаптация к окружающей среде и точность измерений соответствуют требованиям стандартов метеорологических наблюдений. Данные измерений надежны, установка работает стабильно, обеспечивая надежный мониторинг для служб метеорологических наблюдений.

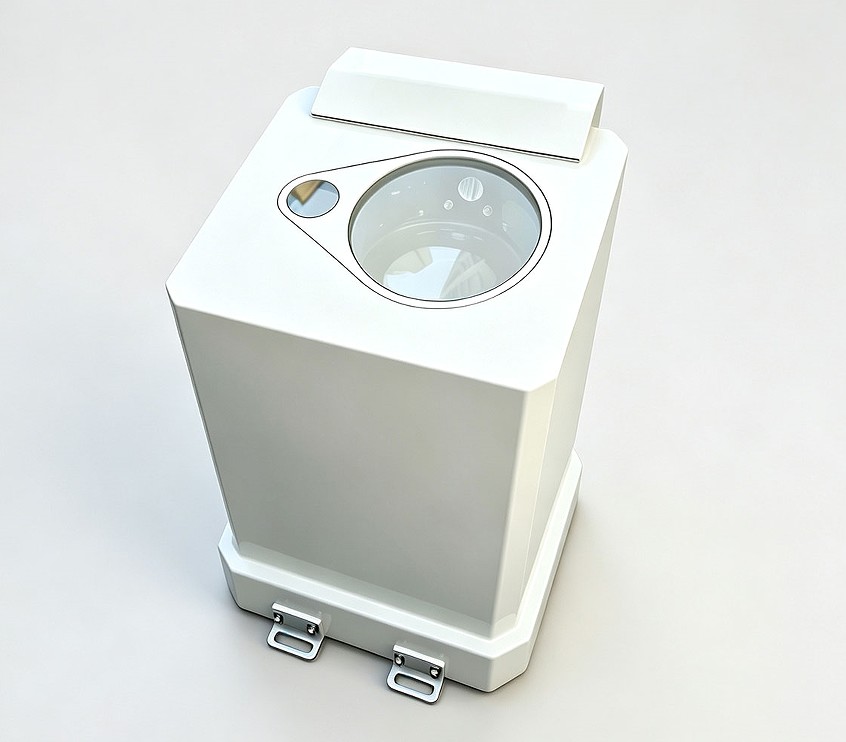

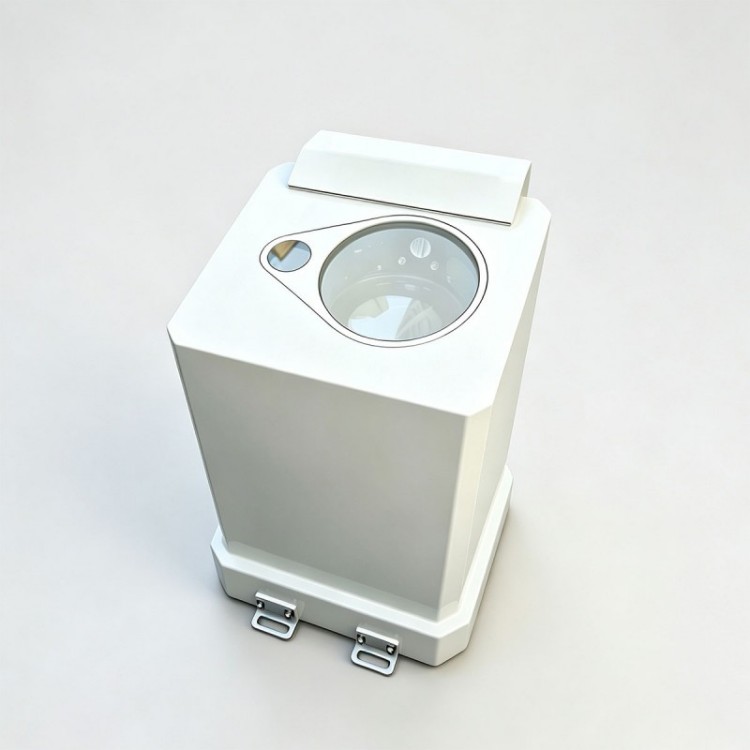

Лазерный облакомер STA-LC56 представляет собой лидар рассеяния Ми. Он использует эффект рассеяния Ми частиц атмосферного аэрозоля на лазере для обнаружения аэрозолей, таких как пыль и частицы облачного тумана, в нижних слоях атмосферы на высоте ниже 15 км (49 210 футов). По сравнению с другими механизмами рассеяния, рассеяние Ми имеет большее сечение рассеяния и более сильные эхо-сигналы. Поскольку большинство частиц атмосферного аэрозоля распространяются на малых высотах, их обнаружение может быть удобно выполнено. Прибор используется для наблюдения за высотой нижней границы облаков и суммарным количеством облаков в аэропортах, на кораблях, в мобильных исследовательских транспортных средствах, на метеорологических станциях и в других ситуациях.

Работая по принципу лазерной локации, облакомер излучает периодические лазерные импульсы в атмосферу. Приемник улавливает отраженные эхо-сигналы от облаков и атмосферы. Процессор обрабатывает и обратно вычисляет полученные сигналы для получения коэффициентов ослабления атмосферы на разных высотах, чтобы идентифицировать слои облаков и вычислить высоту нижней границы облаков.
Основные функции

а) Он может измерять и отображать высоту нижней границы облаков, толщину слоя облаков и высоту пограничного слоя атмосферы в режиме реального времени, а также выводить данные о вертикальной видимости в условиях затемненного неба.
б) Он поддерживает обнаружение многослойных облаков, идентифицируя и измеряя до 5 слоев облаков, а также синхронно выдавая высоту нижней границы облаков, толщину облаков и интегрированное количество облаков каждого слоя.
в) Он оснащен функцией автоматической самопроверки для контроля рабочего состояния и рабочих параметров основных компонентов, обеспечивая стабильную работу оборудования.
г) Он поддерживает настройку параметров с помощью программного обеспечения внешнего терминала и имеет защиту от отключения питания. Все настроенные параметры могут быть навсегда сохранены без потери после сбоя питания.
e) Формат выходных данных полностью соответствует спецификациям облакомера, указанным в Словаре данных приземных метеорологических наблюдений, что обеспечивает стандартизированный вывод данных и удобную стыковку с метеорологическими бизнес-системами.
f) Интегрирован с интеллектуальными функциями автоматического управления, включая самоочистку оптических линз и самонагрев оборудования, что позволяет адаптироваться к сложным условиям работы на открытом воздухе.
g) Встроенное хранилище данных поддерживает непрерывную запись и сохранение исторических данных мониторинга в течение не менее 3 месяцев, что облегчает просмотр и анализ данных.

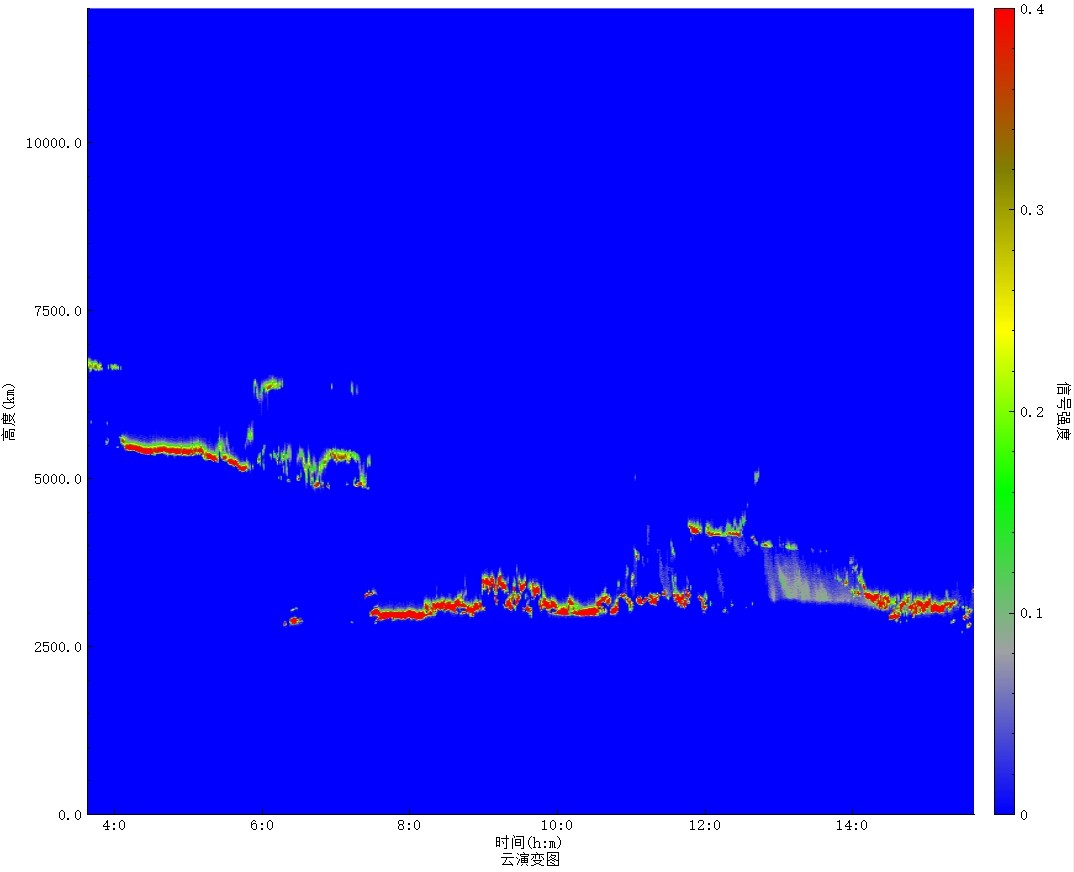

Диаграмма эволюции облаков

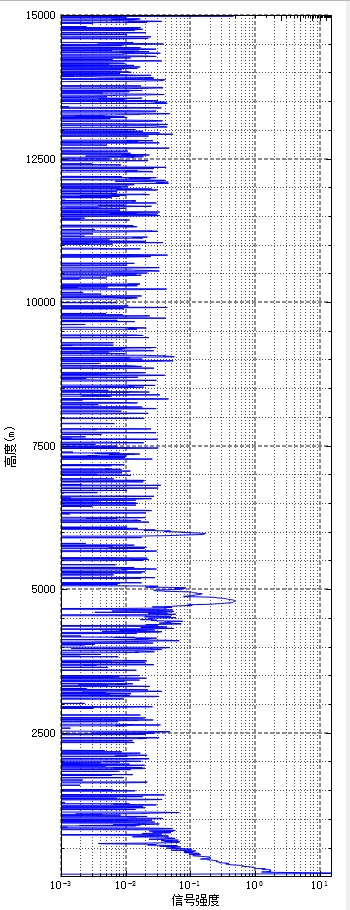

Отображение кривой
