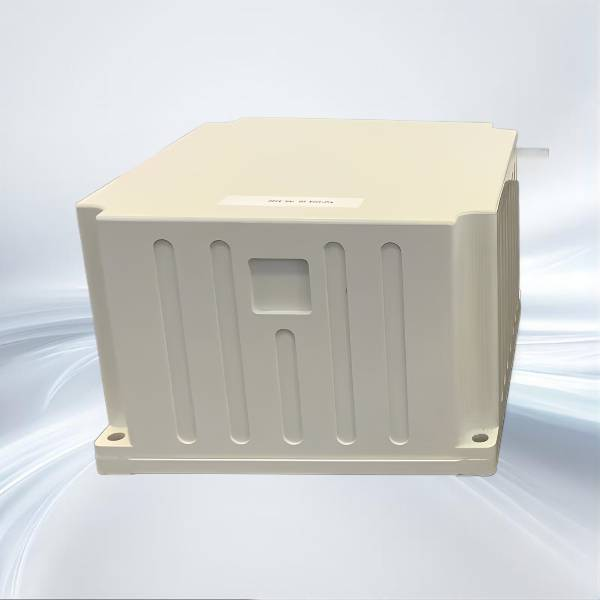

Волоконно-оптический гироскоп, противотуманный акселерометр и система навигации Gnss
Интегрированная навигационная система с волоконно-оптическим гироскопом JIO-D300S основана на экономичном оптоволоконном гироскопе с замкнутым контуром, акселерометре и высококачественной приемной плате GNSS с помощью реализации алгоритма мультисенсорного слияния и навигационного решения для удовлетворения потребностей среднего и высокого уровня. -прецизионные мобильные измерительные системы, большие БПЛА и т. д. Область применения требует точного измерения ориентации, курса и информации о местоположении. Добро пожаловать на покупку волоконно-оптического гироскопа, противотуманного акселерометра и навигационной системы Gnss у нас.
Модель:JIO-D300S
Отправить запрос PDF скачатьЗагрузить
Описание продукта
Волоконно-оптический гироскоп, противотуманный акселерометр и система навигации Gnss Особенности
Интегрированная навигационная система с волоконно-оптическим гироскопом JIO-D300S основана на экономичном оптоволоконном гироскопе с замкнутым контуром, акселерометре и высококачественной приемной плате GNSS с помощью реализации алгоритма мультисенсорного слияния и навигационного решения для удовлетворения потребностей среднего и высокого уровня. -прецизионные мобильные измерительные системы, большие БПЛА и т. д. Область применения требует точного измерения ориентации, курса и информации о местоположении.
Сценарии применения
Система имеет комбинированный инерциально-спутниковый навигационный режим и чисто инерциальный режим.
спутники, которые могут быть получены приемником GNSS в режиме инерциальной/спутниковой интегрированной навигации; информация о местоположении спутников для комбинированной навигации; выходное положение инерционного решения после потери отношения скорости сигнала с точностью позиционирования на уровне метра за короткое время.
После того, как режим чистой инерции запущен, он имеет функцию точного измерения ориентации и может выводить тангаж и курс, чистая инерция может статически искать север.
Установка JIOPTICS оптоволоконного гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
спутники, которые могут быть получены приемником GNSS в режиме инерциальной/спутниковой интегрированной навигации; информация о местоположении спутников для комбинированной навигации; выходное положение инерционного решения после потери отношения скорости сигнала с точностью позиционирования на уровне метра за короткое время.
После того, как режим чистой инерции запущен, он имеет функцию точного измерения ориентации и может выводить тангаж и курс, чистая инерция может статически искать север.
Установка JIOPTICS оптоволоконного гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
Наши сервисы
JIOPTICS — профессиональная и эффективная команда. Предоставьте вам услуги OEM / ODM, свяжитесь с нами, чтобы настроить ваш эксклюзивный оптоволоконный гироскоп
Особенности продукта
- Точность позиционирования до уровня сантиметра
- Ошибка измерения высоты лучше 0,01°
- Диапазон рабочих температур: -40~60°С
- Вибрационная среда: 20 ~ 2000 Гц, 3,03 г
- Богатые типы интерфейсов, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Средняя наработка на отказ до 30000ч
- Ошибка измерения высоты лучше 0,01°
- Диапазон рабочих температур: -40~60°С
- Вибрационная среда: 20 ~ 2000 Гц, 3,03 г
- Богатые типы интерфейсов, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Средняя наработка на отказ до 30000ч
Электрические характеристики
- Источник питания: широкое входное напряжение 12 ~ 36 В
- Номинальная мощность: 24 Вт (макс.)
- Номинальная мощность: 24 Вт (макс.)
Механические размеры
Технические характеристики
| Параметр |
Атрибуты |
Типичное значение |
Единица |
| Точность положения |
Одна точка (RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2 см 1 часть на миллион |
|
|
| Постобработка (RMS) |
1 см 1 часть на миллион |
|
|
| Потеря точности блокировки (CEP) |
2 нм² |
|
|
| Курс (RMS) |
Комбинированная точность |
0,1″¡ |
º |
| Постобработка |
0.01 |
º |
|
| Потеря точности удержания замка |
0,02″ |
º |
|
| Точность поиска на север |
0,2 дюйма |
ºСекл |
|
| Отношение (RMS) |
Комбинированная точность |
0.01 |
º |
| Постобработка |
0.006 |
º |
|
| Потеря точности удержания замка |
0,02″ |
º |
|
| Горизонтальная точность скорости (RMS) |
|
0.05 |
РС |
| Точность синхронизации |
|
20 |
нс |
| Частота вывода данных |
|
200 фунтов стерлингов |
Гц |
| гироскоп |
Диапазон |
300 |
º/с |
| Стабильность нулевого смещения |
0,02 дюйма |
º/ч |
|
| Масштаб |
50 |
частей на миллион |
|
| Угловое случайное блуждание |
0.005 |
º/час |
|
| Акселерометр |
Диапазон |
16 |
g |
|
|
Стабильность нулевого смещения |
50 ₽ |
мкг |
| Масштаб |
50 |
частей на миллион |
|
| Скорость случайного блуждания |
0.01 |
м/с/час |
Скорость случайного блуждания
| Параметр |
Атрибуты |
Ссылка |
Единица |
| Физический размер |
Размер |
176,8×188,8×117 |
мм3 |
| Масса |
|
кг |
|
| Электрические характеристики |
Номинальное напряжение |
12~36 |
V |
| Номинальная мощность |
24 (устойчивое состояние) |
W |
|
| Память |
Сдержанный |
|
|
| Экологические показатели |
Рабочая Температура |
-40~ 60 |
℃ |
| Температура хранения |
-45~ 70 |
℃ |
|
| Случайная вибрация |
3.03 ï¼20~2000Hzï¼ |
g |
|
| Среднее время безотказной работы |
30000 |
h |
|
| Особенности интерфейса |
|
PPS, СОБЫТИЕ, RS232, RS422, CAN (опционально) |
|
|
|
Сетевой порт (зарезервирован), порт антенны, порт датчика скорости вращения колеса |
|
|
| Примечание: ✓ Расклад действителен, а блокировка потеряна на 60 минут; ✓ Состояние автомобиля, необходимо маневрировать; • Двухпозиционное выравнивание, 15-минутное выравнивание, разница между двумя позициями превышает 90 градусов; ✓ Один выход 200 Гц; в среднем 10 секунд. |
|||
