Волоконно-оптический гироскоп Система измерения высоты тумана

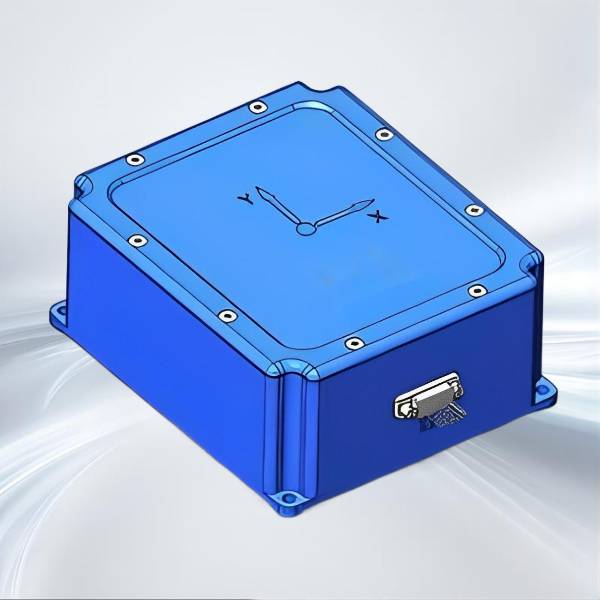

JIO-FOG100A представляет собой трехосное устройство свободы ориентации, основанное на микромеханической технологии (MEMS). Система измерения, встроенный высокопроизводительный MEMS-гироскоп и MEMS-акселерометр, с помощью алгоритма фильтрации вычисляет угол тангажа, угол крена и угол курса носителя. в настоящее время. Приглашаем купить у нас волоконно-оптический гироскоп для измерения тумана.
Модель:JIO-FOG100A
Отправить запрос PDF скачатьЗагрузить
Описание продукта
Волоконно-оптический гироскоп Особенности системы измерения положения в тумане
JIO-FOG100A представляет собой трехосное устройство свободы ориентации, основанное на микромеханической технологии (MEMS). Система измерения, встроенный высокопроизводительный гироскоп MEMS и акселерометр MEMS, с помощью алгоритма фильтрации вычисляет угол тангажа, угол крена и угол курса носителя. в настоящее время.
Опционально совместим с магнитометром для достижения высокоточного определения севера, а для управления движением используется выходная 3-осевая угловая скорость и 3-осевое ускорение.
JIOPTICS предлагает полный набор волоконно-оптических гироскопов, отвечающих широкому спектру требований, от тактических до навигационных.
Установка JIOPTICS волоконно-оптического гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
Опционально совместим с магнитометром для достижения высокоточного определения севера, а для управления движением используется выходная 3-осевая угловая скорость и 3-осевое ускорение.
JIOPTICS предлагает полный набор волоконно-оптических гироскопов, отвечающих широкому спектру требований, от тактических до навигационных.
Установка JIOPTICS волоконно-оптического гироскопа для обеспечения простоты интеграции и гибкости, а также инструментарий наших разработчиков для быстрого прототипирования не только соответствуют требованиям спецификации, но и обеспечивают высокое качество исполнения, отвечающее требованиям конечных пользователей.
Наши сервисы
JIOPTICS — профессиональная и эффективная команда. Предоставьте вам услуги OEM / ODM, свяжитесь с нами, чтобы настроить ваш эксклюзивный оптоволоконный гироскоп
Характеристика продукта
- Точность ориентации лучше 0,1°
- Диапазон измерения положения ±90°
- Диапазон рабочих температур: -40~65°С
- Вибрационная среда: 10 ~ 2000 Гц, 6 г (RMS)
- Богатые типы интерфейсов, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Водонепроницаемая конструкция уплотнения
- Диапазон измерения положения ±90°
- Диапазон рабочих температур: -40~65°С
- Вибрационная среда: 10 ~ 2000 Гц, 6 г (RMS)
- Богатые типы интерфейсов, поддержка RS232, RS422, CAN и других стандартных интерфейсов
- Водонепроницаемая конструкция уплотнения
Электрические характеристики
- Источник питания: 5 В (тип.), настраиваемый широкий вход напряжения 12 ~ 36 В
- Номинальная мощность: 0,5 Вт (макс.)
- Пульсация: 100 мВ (от пика до пика)
- Номинальная мощность: 0,5 Вт (макс.)
- Пульсация: 100 мВ (от пика до пика)
Механические размеры
Технические характеристики
| Параметр |
Условия испытаний |
Типичное значение |
Максимальное значение |
Единица |
| Динамический диапазон измерения |
|
|
450 |
º/с |
| Стабильность нулевого смещения |
Дисперсия Аллана, ось Z |
0.8 |
|
º/ч |
| Дисперсия Аллана, ось X и ось Y |
1.6 |
|
º/ч |
|
| Среднее значение за 10 с, оси X, Y (-40°C~ 80°C, постоянная температура) |
6 |
|
º/ч |
|
| Среднее значение за 1 с, оси X, Y (-40°С~ 80°С, постоянная температура) |
9 |
|
º/ч |
|
| Смещение нуля |
Диапазон смещения нуля |
±0,2 |
|
º/с |
| Изменение смещения нуля во всем диапазоне температур |
±0,06 |
|
º/с |
|
| Повторяемость от пуска к пуску |
0.006 |
|
º/с |
|
| Ежедневное начало повторения |
0.009 |
|
º/с |
|
| Влияние линейного ускорения на нулевое смещение |
0.002 |
|
º/с |
|
| Влияние вибрации на смещение нуля, изменение до и после вибрации |
0.002 |
|
º/с |
|
| Влияние вибрации на смещение нуля, изменение до вибрации |
0.002 |
|
º/с |
|
| Масштаб |
Точность коэффициента масштабирования, ось Z |
0.3 |
|
% |
| Точность коэффициента масштабирования, оси X, Y |
0.6 |
|
% |
|
| Нелинейность коэффициента масштабирования, ось Z |
0.01 |
|
%FS |
|
| Нелинейность коэффициента масштабирования, оси X, Y |
0.02 |
|
%FS |
|
| Угловое случайное блуждание |
|
0.001 |
|
°/час |
| Плотность шума |
|
0.001 |
|
°/с/час |
| Разрешение |
|
3,052 × 10–7 |
|
º/с/младший бит |
| Пропускная способность |
|
200 |
|
Гц |
Параметры акселерометра
| Параметр |
Условия испытаний |
Типичное значение |
Максимальное значение |
Единица |
| Динамический диапазон измерения |
|
16 |
|
g |
| Стабильность нулевого смещения |
Аллан дисперсия |
0.03 |
|
мг |
| 10 с в среднем (-40°C~ 80°C, постоянная температура) |
0.2 |
|
мг |
|
| 1 с в среднем (-40°C~ 80°C, постоянная температура) |
0.3 |
|
мг |
|
| Смещение нуля |
Диапазон смещения нуля |
5 |
|
мг |
| Колебание смещения нуля (от пика к пику) во всем диапазоне температур |
5 |
|
мг |
|
| Повторяемость от пуска к пуску |
0.5 |
|
мг |
|
| Ежедневное начало повторения |
0.8 |
|
мг |
|
| Температурный коэффициент нулевого смещения |
0.05 |
0.1 |
мг/ч |
|
| Масштаб |
Точность коэффициента масштабирования |
0.5 |
|
% |
| Нелинейность коэффициента масштабирования |
0.1 |
|
%FS |
|
| Скорость случайного блуждания |
|
0.029 |
|
м/с/час |
| Плотность шума |
|
0.025 |
|
мг/Гц |
| Разрешение |
|
1,221 × 10–8 |
|
г / младший бит |
| Пропускная способность |
|
200 |
|
Гц |
Параметры магнитометра (опционально)
| Параметр |
Условия испытаний |
Типичное значение |
Максимальное значение |
Единица |
| Динамический диапазон измерения |
|
2.5 |
|
Гаусс |
| Смещение нуля |
Немагнитная среда |
15 |
|
мгаусс |
Точность курса
| Параметр |
Условия испытаний |
Типичное значение |
Максимальное значение |
Единица |
| Точность магнитного курса |
|
0.5 |
|
° |
Горизонтальная точность ориентации
| Параметр |
Условия испытаний |
Типичное значение |
Максимальное значение |
Единица |
| Точность угла тангажа |
|
0.1 |
|
° |
| Точность угла крена |
|
0.1 |
|
° |
