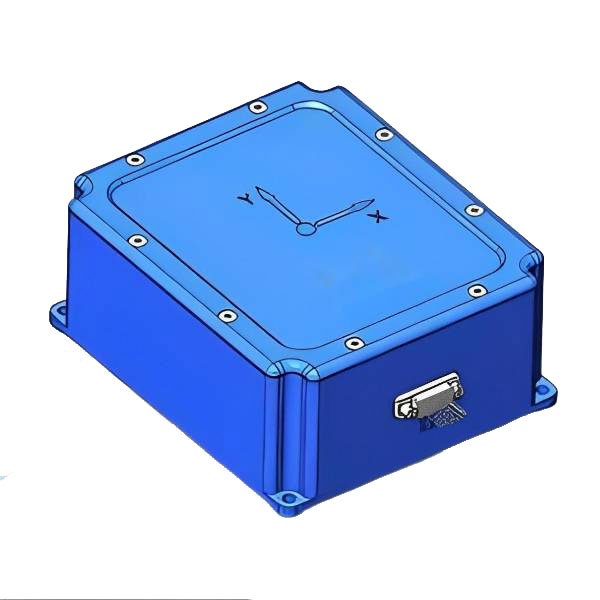

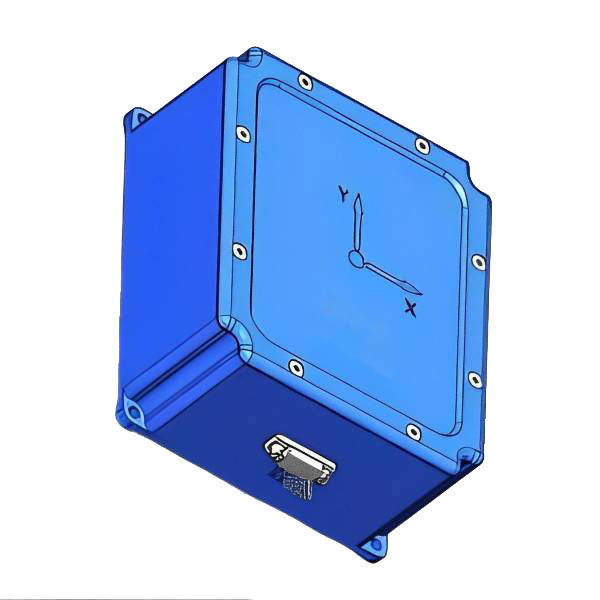

Оптоволоконная система измерения гироскопа
СИСТЕМА ИЗМЕРЕНИЕ ИЗМЕРЕНИЯ Джио-ФОГ100A Оптики Гироскопа-это трехосная система измерения свободы, основанная на микромеханической технологии (MEMS), встроенной высокоэффективной мем-гироскопе и ускоряния MEMS, через алгоритм фильтрации расчета угол шага, угол переключения и угол заголовка угла в реальном времени.
Модель:JIO-FOG100A
Отправить запрос
Описание продукта
Необязательно сопоставлено с магнитометром для достижения высокого уровня северного вывода, и для управления движением используется выходная 3-осевая угловая скорость и 3-осевое ускорение.
Jioptics предлагает полную оптоволоконную гирозовую набор продуктов, обслуживающий широкий спектр требований от тактического до навигационного класса.
Jioptics Установка волоконно-оптического гироскопа для обеспечения простоты гибкости интеграции, и наш инструментарий для разработчиков для быстрого прототипирования, не только соответствует требованиям спецификации, также обеспечивает высококачественную производительность, отвечающую спросу конечных пользователей.
Jioptics предлагает полную оптоволоконную гирозовую набор продуктов, обслуживающий широкий спектр требований от тактического до навигационного класса.
Jioptics Установка волоконно-оптического гироскопа для обеспечения простоты гибкости интеграции, и наш инструментарий для разработчиков для быстрого прототипирования, не только соответствует требованиям спецификации, также обеспечивает высококачественную производительность, отвечающую спросу конечных пользователей.
Наши услуги
Jioptics - профессиональная и эффективная команда. Предоставьте вам услуги OEM/ODM, свяжитесь с нами, чтобы настроить эксклюзивный волоконно -оптический гироскоп
Характеристика продукта
- лучше, чем точность отношения 0,1 °
- Диапазон измерения отношения ± 90 °
- Диапазон рабочей температуры: -40 ~ 65 ℃
- Вибрационная среда: 10 ~ 2000 Гц, 6G (RMS)
- богатые типы интерфейсов, поддержка RS232, RS422, CAN и другие стандартные интерфейсы
- водонепроницаемый дизайн уплотнения
- Диапазон измерения отношения ± 90 °
- Диапазон рабочей температуры: -40 ~ 65 ℃
- Вибрационная среда: 10 ~ 2000 Гц, 6G (RMS)
- богатые типы интерфейсов, поддержка RS232, RS422, CAN и другие стандартные интерфейсы
- водонепроницаемый дизайн уплотнения
Электрические характеристики
- Питание: 5 В (тип.), Настраиваемый вход широкого напряжения 12 ~ 36 В
- Номинальная мощность: 0,5 Вт (макс)
-Ripple: 100 мВ (пик до пика)
- Номинальная мощность: 0,5 Вт (макс)
-Ripple: 100 мВ (пик до пика)
Механические размеры
Технические параметры измерения гироскопа гироскопа
| Параметр | Условия испытания | Типичное значение | Максимальное значение | Единица |
| Динамический диапазон измерений |
|
|
450 | º / с |
| Стабильность нулевого смещения | Дисперсия Аллана, ось z | 0.8 |
|
º/ч |
| Дисперсия Аллана, ось X и ось Y | 1.6 |
|
º/ч | |
| 10S в среднем, x, y-ось (-40 ℃ ~+80 ℃, постоянная температура) | 6 |
|
º/ч | |
| 1s среднее, x, y-ось (-40 ℃ ~+80 ℃, постоянная температура) | 9 |
|
º/ч | |
| Ноль смещение | Нулевой диапазон смещения | ± 0,2 |
|
º / с |
| Изменение нулевого смещения в полном диапазоне температуры | ± 0,06 |
|
º / с | |
| Начало повторяемости | 0.006 |
|
º / с | |
| Повседневное начало повторения | 0.009 |
|
º / с | |
| Влияние линейного ускорения на нулевое смещение | 0.002 |
|
º / с | |
| Влияние вибрации на смещение нуля, изменение до и после вибрации | 0.002 |
|
º / с | |
| Влияние вибрации на смещение нуля, изменение перед вибрацией | 0.002 |
|
º / с | |
| Масштабная коэффициент | Точность масштабного коэффициента, ось z | 0.3 |
|
% |
| Точность масштабного коэффициента, x, y -ось | 0.6 |
|
% | |
| Масштабная нелинейность, ось z | 0.01 |
|
%Fs | |
| Масштабная нелинейность, x, y -ось | 0.02 |
|
%Fs | |
| Угол случайный ход |
|
0.001 |
|
°/√hr |
| Плотность шума |
|
0.001 |
|
°/s/√hr |
| Разрешение |
|
3,052 × 10–7 |
|
º/s/lsb |
| Пропускная способность |
|
200 |
|
Гц |
Параметры акселерометра
| Параметр | Условия испытания | Типичное значение | Максимальное значение | Единица |
| Динамический диапазон измерений |
|
16 |
|
g |
| Стабильность нулевого смещения | Аллан дисперсия | 0.03 |
|
мг |
| 10s в среднем (-40 ℃ ~+80 ℃, постоянная температура) | 0.2 |
|
мг | |
| 1s среднее (-40 ℃ ~+80 ℃, постоянная температура) | 0..3 |
|
мг | |
| Ноль смещение | Нулевой диапазон смещения | 5 |
|
мг |
| Изменение ноль смещения (пик к пике) в полном диапазоне температуры | 5 |
|
мг | |
| Начало повторяемости | 0.5 |
|
мг | |
| Повседневное начало повторения | 0.8 |
|
мг | |
| Нулевой коэффициент температуры смещения | 0.05 | 0.1 | мг/℃ | |
| Масштабная коэффициент | Точность масштабного коэффициента | 0.5 |
|
% |
| Масштабная нелинейность | 0.1 |
|
%Fs | |
| Скорость случайная прогулка |
|
0.029 |
|
м/с/√hr |
| Плотность шума |
|
0.025 |
|
мг/√hz |
| Разрешение |
|
1,221 × 10–8 |
|
G/LSB |
| Пропускная способность |
|
200 |
|
Гц |
Параметры магнитометра (необязательно)
| Параметр | Условия испытания | Типичное значение | Максимальное значение | Единица |
| Динамический диапазон измерений |
|
2.5 |
|
Гаусс |
| Ноль смещение | Несагнитная среда | 15 |
|
Мгаусс |
Точность заголовка
| Параметр | Условия испытания | Типичное значение | Максимальное значение | Единица |
| Магнитная точность направления |
|
0.5 |
|
° |
Горизонтальная точность отношения
| Параметр | Условия испытания | Типичное значение | Максимальное значение | Единица |
| Точность угла тона |
|
0.1 |
|
° |
| Точность угла рулона |
|
0.1 |
|
° |
