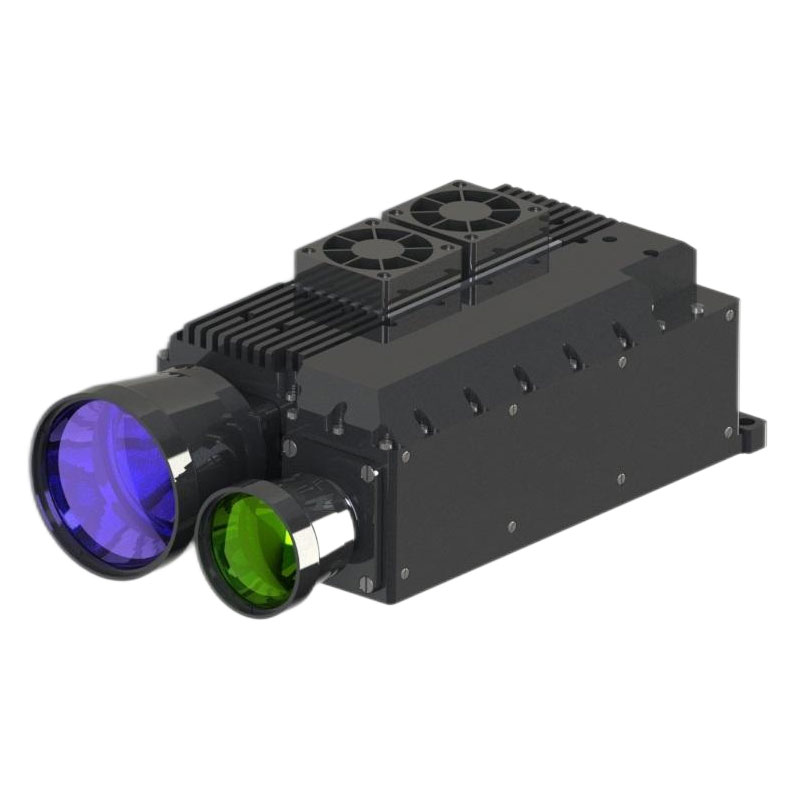

100mj 1064 -нм лазерный целевой обозначение

Чтобы безопасно использовать этот продукт, внимательно прочитайте эту инструкцию перед тем, как эксплуатировать этот продукт
● Этот лазерный изображение является точным оптическим механическим продуктом. Неспособность работать в соответствии с правилами может привести к опасной травме лазера. Не открывайте и не регулируйте какую -либо часть лазерного фотометра и не пытайтесь восстановить или отрегулировать производительность лазерного фотометра.
● Обратите внимание на электростатическую защиту: электронные части лазерного фотометра являются электростатическим разгрузочным оборудованием. Не касайтесь какого -либо электронного оборудования без защитных мер.
● Включите питание лазерного фотометра только для работы только в пределах указанного диапазона напряжения и мощности.
● Не прикасайтесь к оптической линзе пальцами или твердыми объектами (чтобы предотвратить загрязнение жира или царапины).
● Не измеряйте высокие цели отражения на слишком близком расстоянии (чтобы предотвратить повреждение компонентов ядра детектора).
● Не храните в не определенных условиях (высокая среда загрязнения, за пределами температурного диапазона хранения и т. Д.).
● Лазерный фотометр не должен подвергаться сильному механическому воздействию (вибрация, удар, падение и т. Д.).
Не выставляйте лазерный фотометр на внезапные изменения температуры (> 3 ℃/мин) (чтобы предотвратить растрескивание линз).

Средний лазерный фотометр STA-1064100M (далее, называемый лазерным фотометром), представляет собой точный фотоэлектрический продукт, который передает лазер в определенную цель и вычисляет информацию о расстоянии в соответствии с временем полета лазера. Он имеет характеристики выдающейся производительности и простой работы. Лазерный фотометр принадлежит продуктам безопасности глаз посредством последовательной связи.
1.1. Основной композиции лазерного фотометра
Лазерный фотометр является точным фотоэлектрическим интегрированным продуктом, а его основная композиция показана на рисунке 1:

1.2 Основные функции лазерного фотометра следующие:
● Функция лазерного диапазона и значение расстояния отчетности в реальном времени;
● Полярность мощности защита от обратного соединения, перегрузка и функция защиты схемы перегрузки и перенапряжения;
● Может выходить сигнал синхронизации лазерного света;
● Может сообщить о текущей рабочей температуре в режиме реального времени, чтобы хост -компьютер был судить и рассчитывать;
● Функция отчетности по времени для лазера;
● Включить и питание от управления;
● С одной функцией непрерывного диапазона;

В таблице 1 указываются значения сопротивления изоляции измерительных точек

◆ Внешний логотип (включая номер продукта) должен быть зафиксирован твердо, чистым, полным и простым в идентификации.

После того, как лазерный изображение запускается, испускается лазерный импульс с периодической частотой 1 Гц, который достигает измеренной мишени через передачу антенны. Большая часть луча поглощается или диффузно отражается мишенью, в то время как очень небольшая часть луча возвращается к приемной антенне и сходится на модуле детектора. Модуль детектора пробует отраженный сигнал и получает информацию о расстоянии измеренной цели с помощью алгоритма.
Примеры расчета:
Время измерения (одна переход в оба конца) = 10US
Время распространения (один путь) = 10US/2 = 5US
Расстояние диапазона = скорость света × время в пути = 300000 км/с × 5US = 1500M

Атмосферная видимость оказывает большое влияние на характеристики лазерного фотометра. Пожалуйста, обратитесь к рисунку 2 для получения возможностей этого продукта в различной видимости.

Рисунок 2 Связь между способностями лазерного фотометра и атмосферной видимостью атмосферной

Лазерный дальномер использует лазерный источник в полосе 1064 нм. При использовании лазера в этой полосе необходимо избегать исходящего луча непосредственно в человеческий глаз как можно дальше, чтобы предотвратить травму глаз человека.

Механический интерфейс лазерного фотометра состоит из 3 через отверстия, которые прикреплены на платформе установки 3 винтами M5. Размеры механических и оптических интерфейсов показаны на рисунке 3 ниже.

На рисунке 3 показаны механические и оптические интерфейсы

7.1 Электрический интерфейс лазерного фотометра

7.2 Программное обеспечение
7.2.1 Определение протокола связи
422 шина используется для обмена данными между лазерным изображением и верхним компьютером, и ее характеристики следующие:
7.2.1.1 Скорость передачи: 38,40 кбит / с;
7.2.1.2 BYTE Construction: Low Byte First, High Byte After; Низкий байт, сначала, высокий байт в последний раз;
7.2.1.3 Формат композиции байта: 1 начальный бит, 8 бит данных, 1 стоп -бит;
7.2.1.4 Цикл связи: 20 мс.
7.2.2 Системное программное обеспечение отправляет инструкции на лазерный фотометр
Рабочие инструкции, отправленные системным программным обеспечением на лазерный фотометр, показаны в таблице 2.

Таблица 2: Рабочие инструкции

7.2.3. Лазерный фотометр отправляет данные в системное программное обеспечение

Таблица 3: Запрос информации о данных обратной связи

Таблица 4: Информация о данных диапазона эха

7.2.4 аксессуары
В дополнение к лазерному фотометру, этот продукт включает в себя следующие аксессуары:
◆ Коробка для упаковки продукции (для партийных продуктов)
◆ Руководство по эксплуатации и техническому обслуживанию
◆ Сертификат продукта
◆ История продукта
◆ Муслиновые перчатки
◆ J30J-21TJL Connectors

8.1 Очистка, техническое обслуживание и хранение
Очистка лазерного фотометра включает в себя очистку объектива и очистку корпуса.
Очистка объектива:
8.1.1 Пылиные частицы пыли должны быть поражены с помощью воздушного удара. 8.1.2 Отпечатки пальцев должны сначала погружены в небольшое количество спиртовой эфирной смесью с вате, а затем в тени натурального воздуха.
8.1.3 Не используйте ткань для очистки объектива.
Очистка корпуса:
8.1.4 Структурные детали должны быть слегка втираются спиртом и дать сушить естественным образом.
8.1.5 Держите электронику, вилки и кабели как можно без влаги и грязи.

8.2 Поддержание лазерного фотометра:
Нет необходимости поддерживать лазерный фотометр в нормальном рабочем состоянии. Его нужно поддерживать после хранения в без пыли более одного года. Методы обслуживания следующие:
8.2.1 Проверьте, является ли лазерный фотометр нормальным по внешнему виду.
8.2.2 Проверьте, что все винты безопасны.
Хранение лазерного фотометра:
8.2.3 Тщательно высушите продукт перед упаковкой.
8.2.4 не должен храниться на открытом воздухе в полевых условиях, подходящих для хранения при температуре 0 ~ 35 ℃, относительная влажность не превышает 80%, нет эрозии коррозийных веществ, нет сильной механической вибрации и удара, нет сильных условий магнитного поля.
8.3 Тест
Операторы должны должным образом подключать и отправлять правильные инструкции в строгом соответствии с определениями питания и связи.
8.4 послепродажи
Лазерный фотометр для точных продуктов, когда существует неисправность, необходимость вернуться на завод для анализа неисправностей, позиционирования и технического обслуживания, не разрешается ремонтировать.
