160MJ 1064 -нм лазерный целевой обозначение

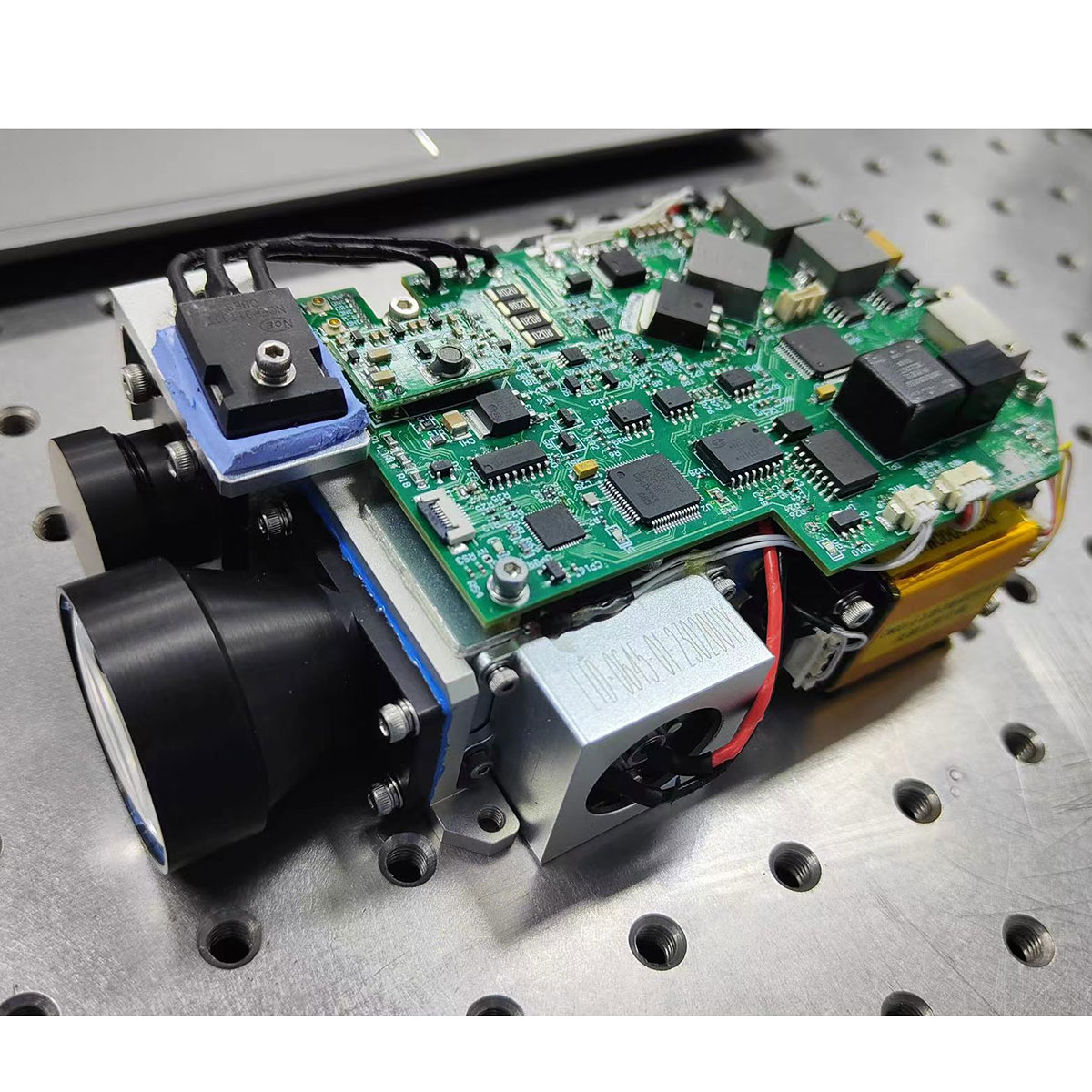

Средний лазерный фотометр STA-1064160M (далее, называемый лазерным фотометром), представляет собой точный фотоэлектрический продукт, который передает лазер в определенную цель и вычисляет информацию о расстоянии в соответствии со временем полета лазера. 160MJ 1064 -нм Лазерный целевой обозначатель имеет характеристики выдающейся производительности и простой работы.
Модель:JIO-1064160M
Отправить запрос
Описание продукта
Обзор
LDR1064-160 Laser Imager состоит из блока лазерного излучения, лазерного приема и балансового блока, источника и контроля и связи с лазерным вождением.
Основная функция
Laser ranging function;
Функция лазерного облучения;
Имеет триггер сигнала фотоэлектрического изоляции;
Иметь внешнюю функцию триггера.
Функция лазерного облучения;
Имеет триггер сигнала фотоэлектрического изоляции;
Иметь внешнюю функцию триггера.
160mj 1064 -нм лазерный целевой обозначение технические характеристики технические характеристики
| Основные показатели | |||||
| Рабочая длина волны | 1064 нм | ||||
| Лазерная энергия облучения | 85MJ и 160MJ Две шестерни могут быть переключены | ||||
| Задержка света | 304 мкс ± 1 мкс | ||||
| Угол дисперсии лазерного луча | ≤0,2 МР | ||||
| Частота облучения | 8 ~ 21 Гц | ||||
| Частота диапазона | 10 Гц | ||||
| Лазерный импульс ширина | 10NS ~ 15NS | ||||
| Устойчивость к мощности | ≤ ± 8% | ||||
| Диапазон в диапазоне | 0,2 м ~ 20 км (размер целевого размера 10 м x10 м x8 м, видимость 30 км) | ||||
| Ошибка диапазона | не более 5 метров | ||||
| Целевой выбор | первый/второй/конец | ||||
| Точная скорость измерения | ≥ 98% | ||||
| Startup time | 1 мин (необязательно) | ||||
| Рабочее время (предлагается) | Режим диапазона | Лазер непрерывно работает в течение 5 минут, отдых в течение 4 минут, 10 последовательных циклов | |||
| Режим облучения | Время облучения 120 -х годов, 60 -е годы, непрерывные 5 циклов | ||||
| Полный вес | <3,3 кг | ||||
| Температура | |||||
| Рабочая температура | -40 ℃ ~ +55 ℃ | ||||
| Температура хранения | -40 ℃ ~ +70 ℃ | ||||
| Влажная жара | |||||
| Относительная влажность | Относительная влажность | ||||
| Температура | +25 ° C ± 2 ° C. | ||||
| Storage time | 72 часа | ||||
| Вибрация | |||||
| Форма вибрационного спектра (грм = 6,06) | 20 Гц до 80 Гц | +3db/октябрь | |||
| 80 Гц до 350 Гц | G2/0,04 Гц | ||||
| 350 Гц до 2000 Гц | -3db/октябрь | ||||
| Направление вибрации и время | Вибрировать в одном направлении не менее 10 минут | ||||
| Контрольная точка | Следует выбрать в поверхности приспособления или встряхивания вблизи максимальной жесткости продукта, большое оборудование может использовать многоточечный средний контроль | ||||
| Точка мониторинга | Точка мониторинга должна быть выбрана в ключевой части тестируемого продукта, так что ответ среднего квадратного ускорения не превышает максимально допустимую конструкцию (GRM = 6,06) | ||||
| Требования к установке | Образец жестко подключен к встряхивающему столу, а продукт с амортизатором должен удалить амортизатор для испытания | ||||
| Проверка производительности | Power-On Test Во время вибрации все показатели производительности должны соответствовать техническим требованиям, указанным в проектном документе. | ||||
| Температурная диапазон | |||||
| Power-On Test | -35 ± 3 ℃ ~ +52 ± 2 ℃ | ||||
| Скорость изменения температуры | |||||
| Повышение температуры | 10 ℃/мин | ||||
| Охлаждение | 10 ℃/мин | ||||
| Время цикла | 10 раз, должны убедиться, что последние 2 цикла без неисправности, если неисправность возникает в последних 2 циклах, после ремонта должен был составить 2 без проблемных циклов | ||||
| Время цикла | Одно время цикла составляет 4 часа, один цикл включает в себя повышение температуры → Температура → охлаждение → температура. | ||||
| Время режима высокой и низкой температуры | Время пребывания зависит от теплоемкость образца. Основываясь на принципе тепловой или холодной проницаемости продукта, внутренняя температура образца поддерживается в течение 5 минут после достижения стабильности | ||||
| Требования тестирования продукта под тестированием | Общий тест на температурный цикл со всей машиной должен быть как можно дальше, чтобы открыть крышку | ||||
| Проверьте и ремонтируют | Оборудование для испытаний питания, в каждом температурном цикле после теста, чтобы подтвердить, что оборудование является ошибкой, может выполнять следующий температурный цикл | ||||
| Требования к пропитке | Промокание осуществляется со всем оборудованием | ||||
| Спортивный автомобиль | |||||
| Спортивный автомобиль | Спортивные автомобили идут со всем устройством | ||||
| Если продукт не проходит тест на дорожный транспорт, вы можете использовать таблицу транспортировки моделирования для теста на моделирование в помещении, то есть синусоидальный циклический вибрационный тест для идентификации продукта | |||||
| Требования к моделируемому тесту на таблицу транспорта следующие | |||||
| Условия испытания | Частота | 5 Гц ~ 200 Гц | |||
| Амплитуда | 5 Гц ~ 7 Гц | ||||
| Амплитуда 12 мм ~ 8 мм | |||||
| 7 Гц ~ 200 Гц равного ускорения 1,5 г | |||||
| Условие вибрационного испытания допустимое отклонение такое же, как и широкополосное тест на случайную вибрацию | |||||
| Направление | направление вертикальной оси и сторона | ||||
| Ориентация | Вертикальный и боковой по оси | ||||
| Время цикла | log-сканирование 5 Гц ~ 200 Гц ~ 5 Гц, 12 минут на цикл; когда резонансная частота образца измеряется ниже 5 Гц, частота теста может быть расширена до 2 Гц, 2 Гц ~ 200 Гц ~ 2 Гц сканирование, время сканирования должно быть 15 минут. Время вибрации в каждом направлении-90min | ||||
| После транспортного испытания проверьте, существует ли урон и феномен структурного ослабления, провести проверку технического индекса, следует соответствовать требованиям проектирования. | |||||
| Ключевые показатели производительности | |||||
| Источник питания и энергопотребление | Диапазон питания | 20 В ~ 33 В, округ Колумбия | |||
| Энергопотребление | Пиковая мощность составляет не более 400 Вт, резервная мощность составляет не более 60 Вт (ограниченная температура). 1.5.2 Надежность |
||||
| Надежность | MTBF не менее 4000 часов | ||||
| Безопасность | Установите предупреждающее устройство для работы лазера | ||||
| Выход лазерного передатчика предоставлен с очевидными предупреждающими знаками | |||||
| Оборудование хорошо заземлено | |||||
| Обслуживание | Все основные функциональные детали и оборудование настроены. Индикация неисправности и нормальная рабочая индикация | ||||
| Среднее время ремонта MTTR не более 20 минут | |||||
| Требования к электромагнитной совместимости | В процессе работы загрузки системы оборудование может быть совместимым с другим оборудованием в системе, обычная работа | ||||
Мехический интерфейс
Электрический интерфейс
5.1 Communication Connector (модель сокета J30J-15ZKP, модель Butt Gult Model J30J-15TJ)
| PIN -код | Определение | Содержание | Тип сигнала | Замечания |
| 1 | TX+ | RS422 Отправить положительный (локальный) | Выход | Объектный хост компьютер |
| 2 | Техас - | RS422 Отправить отрицательный (локальный) | Выход | Объектный хост компьютер |
| 3 | RX+ | RS422 Получите положительный (локальный) | Вход | Объект верхний компьютер |
| 4 | Rx - | RS422 получает отрицательный (локальный) | Вход | Объект верхний компьютер |
| 5 | Гнездо | Земля RS422 | Сигнал земля | Объект верхний компьютер |
| 6 |
|
|
|
Отладка производителя специальная |
| 7 |
|
|
|
Отладка производителя специальная |
| 8 |
|
|
|
Отладка производителя специальная |
| 9 |
|
|
|
Отладка производителя специальная |
| 10 |
|
|
|
Отладка производителя специальная |
| 11 |
|
|
|
Отладка производителя специальная |
| 12 |
|
|
|
Отладка производителя специальная |
| 13 |
|
|
|
Отладка производителя специальная |
| 14 |
|
Внешнее время система + | Вход | RS422 Дифференциал |
| 15 |
|
Внешнее время Тонг - | Вход | RS422 Дифференциал |
5.2 Power Connector (тип подключения J30J02P020P000S0P120, тип подключения J30J02P020S000S0L000) Определение вывода
| PIN -код | Определение | Замечания |
| A | 24 В | Цвет провода красный |
| B | Гнездо | Цвет провода черный |
