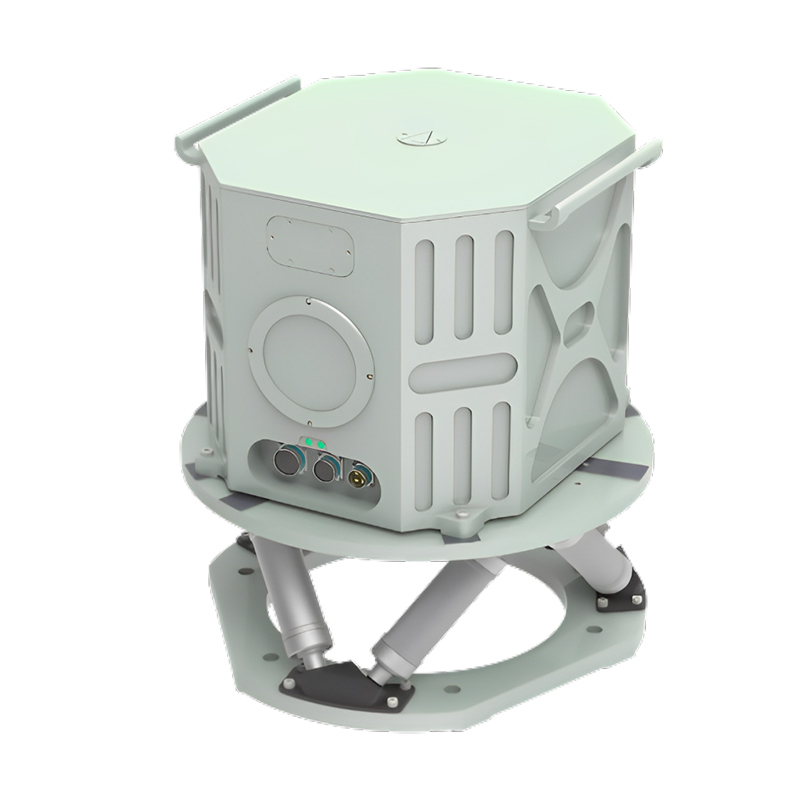

Кольцевой лазерный гироскоп Одноосная индексирующая инерциальная навигационная система

Кольцевой лазерный гироскоп Одноосная индексирующая инерциальная навигационная система-D90B представляет собой инерциальную навигационную систему на основе кольцевого лазерного гироскопа и кварцевого гибкого акселерометра. Может сочетаться с высотомером, GNSS, измерителем воздушной скорости и другим вспомогательным оборудованием, может предоставлять информацию о воздушном перевозчике, наземном перевозчике и другую навигационную информацию, такую как скорость, положение и отношение.

Модель:JIO-D90B

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Кольцевой лазерный гироскоп Одноосная индексирующая инерциальная навигационная система-D90B Введение

JIO-D90B — инерциальная навигационная система на основе кольцевого лазерного гироскопа и кварцевого гибкого акселерометра. Может сочетаться с высотомером, GNSS, измерителем воздушной скорости и другим вспомогательным оборудованием, может предоставлять информацию о воздушном перевозчике, наземном перевозчике и другую навигационную информацию, такую как скорость, положение и отношение.

Инерциальные навигационные системы серии D90B могут широко использоваться в танках, всех видах бронетехники, самоходной артиллерии, ракетах, всех видах беспилотных летательных аппаратов, самолетах, кораблях, автомобилях, высокоскоростных железных дорогах, беспилотных транспортных средствах, мобильной спутниковой связи. системы, буровые и другие несущие платформы. Управление полетом, стабилизация ориентации, платформа стабилизации вооружения, позиционирование и позиционирование и т. д.

Технические особенности

Механизм индексации по одной оси для уменьшения ошибок
Высокоточный кольцевой лазерный гироскоп и кварцевый акселерометр
Дополнительное статическое или подвижное базовое самовыравнивание
Калибровка и компенсация параметров погрешности во всем диапазоне температур
Дополнительные разнообразные входные интерфейсы для GNSS/одометра/DVL
Настраиваемые режимы навигации
Отличная экологичность
Военные стандарты

Типичные сценарии применения

Навигация на подводных транспортных средствах
Позиционирование и ориентирование на север для наземного транспорта
Стабилизация и контроль движущегося носителя
Измерение положения для требовательных приложений

Основные функции системы

Он имеет функцию вывода информации, такой как положение носителя, курс, угол наклона, угловая скорость и скорость в режиме реального времени;
Он имеет рабочие режимы, такие как чистая инерциальная навигация и интегрированная навигация INS / GNSS (включая Beidou);
Обладать функцией приема спутниковой навигационной информации, предоставляемой аппаратурой эталона частоты внешней системы времени;
Он имеет функцию самовыравнивания по земле и поддерживает функцию выравнивания по воздуху;
Он имеет такие функции, как самопроверка при включении питания, периодическая самопроверка, отчет о состоянии, компенсация ошибок при установке и энергонезависимая память.

Состав и размеры системы

Вся система состоит из двух частей: основного инерциального навигационного прибора и кронштейна основного инерциального навигационного прибора. Среди них внешние размеры основного прибора следующие:

Основные технические показатели системы

Точность системы Точность системы	Чистая инерциальная навигация/Чистая инерциальная навигация		2.0nmile/3d, ПИК
	Интегрированная навигация/навигация с GNSS		5м, 1м _
	Курсовой угол/Направление		0,01°, среднеквадратичное значение
	Горизонтальное положение (крен и тангаж) Горизонтальное положение (рулон		0,005°, среднеквадратичное значение
	Чистая инерционная скорость		1 м/с, среднеквадратичное значение
	GNSS Интегрированная навигация Скорость		0,1 м/с, среднеквадратичное значение
Индикаторы инерциальных устройств Параметры гироскопа и акселерометра	лазерный гироскоп _ Гироскоп	Диапазон/Диапазон	± 6 00 град/с
		Стабильность смещения	≥0,02 град/ч, 1м
		Повторяемость с нулевым смещением Повторяемость смещения	≥0,02 град/ч, 1м
		Нелинейность масштабного коэффициента	1 часть на миллион
	Акселерометр Акселерометр	Диапазон/Диапазон	± 15 г _
		Стабильность смещения	10 мкг, 1 мкг
		Повторяемость с нулевым смещением Повторяемость смещения	10 мкг, 1 мкг
		Нелинейность масштабного коэффициента	15 частей на миллион
Время согласования Время согласования	Холодный запуск		¤ 8 мин.
	Перезапуск		¤15мин
	Старт в воздухе/в полете		более 10 часов
Интерфейс Особенности интерфейса	Напряжение питания/напряжение		18~36В постоянного тока
	Потребляемая мощность		✓ 40 Вт при 24 В постоянного тока
	Электрический интерфейс/электрический		RS232 × 2 RS422 × 3 МОЖЕТ × 2 Ethernet × 1 1pps × 1
	Скорость обновления данных (настраивается)		200 Гц при 115,2 кбит/с _ _ _
Использование окружающей среды	Рабочая Температура		-40°К~ 65°К
	Температура хранения/температура хранения		-55°К~ 85°К
	Использовать высоту/высоту		20000м
	Влажность		95% ( 25°С)
	Вибрация/вибрация		5г при 20~2000Гц
	Шок/Шок		40 г, 11 мс, 1/2 синусоиды
Физические свойства Физические	Размеры/Размер (ДШВ)		346 х 435 мм _
	Вес/ Вес		45 кг

Примечание. Структуру можно настроить в соответствии с требованиями пользователя.
