Кольцевой лазерный гироскоп Двухчастотный механизм встряхивания Обзор

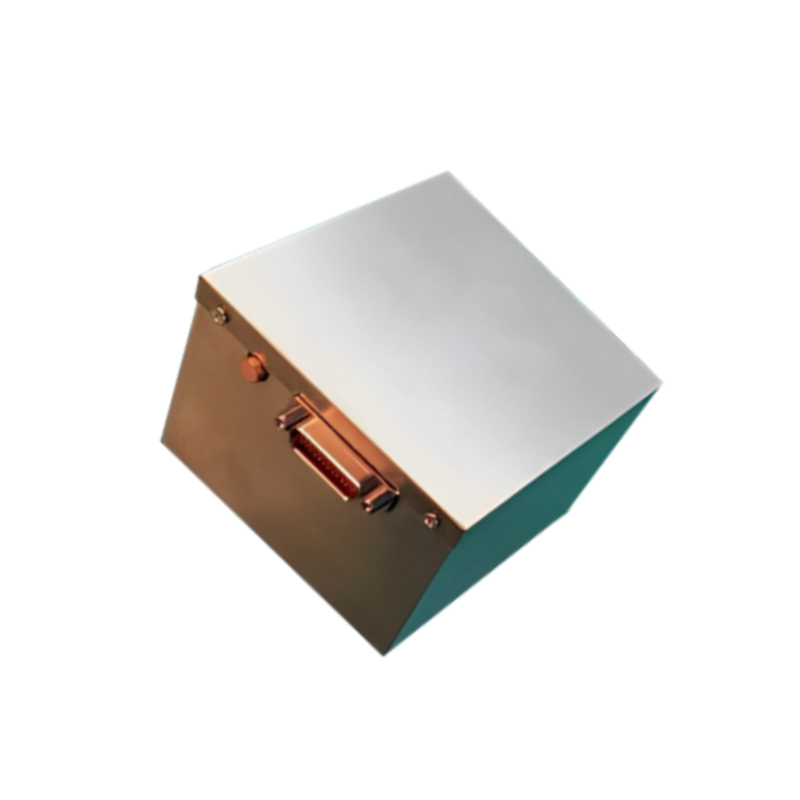

Кольцевой лазерный гироскоп-JIO70 представляет собой высокоточный цифровой двухчастотный лазерный гироскоп, производимый нашей компанией. Он имеет преимущества высокой точности, простого источника питания, высокой интеграции и цифрового выхода. Он может измерять угловое движение несущей волны вокруг чувствительной оси и выводить две квадратурные прямоугольные волны. Он может широко использоваться для интеграции позиционирования/навигации, наблюдения/разведки, управления огнем и управления полетом ракет и их ракет-носителей, самолетов, беспилотных летательных аппаратов, кораблей, кораблей, бронетехники и других областях.
JIO70-RLG доступен в моделях A, B и C для удовлетворения различных потребностей.
Кольцевой лазерный гироскоп с двумя частотами
Измерьте угол поворота вокруг чувствительной оси и выведите две ортогональные прямоугольные волны.
Производительность
Лазерный гироскоп типа JIO70-RLG показан в таблице 1.
Таблица 1 Основные технические показатели гироскопа
серийный номер
|
параметр
|
единица
|
Оценка отлично
|
Оценка Б
|
класс С
|
Примечание
|
1
|
Нулевое смещение
|
°/ч
|
¤0,5 |
/
|
2
|
стабильность смещения
|
°/ч
|
≥ 0,3 %
|
¤0,5%
|
¤0,8%
|
100s, 1м
|
3
|
Повторяемость с нулевым смещением
|
°/ч
|
≥ 0,3 %
|
¤0,5%
|
¤0,8 %
|
1м
|
4
|
коэффициент случайного блуждания
|
°/ч 1/2
|
¤0,5°
|
¤0,7°
|
¤1,5°
|
/
|
5
|
Масштаб
|
"/пульс
|
2.568
|
/
|
6
|
Нелинейность коэффициента масштабирования
|
частей на миллион
|
¤3
|
/
|
7
|
Повторяемость коэффициента масштабирования
|
частей на миллион
|
¤3
|
1м |
8
|
Магнитная чувствительность
|
°/(ч·Гс)
|
¤2°
|
/
|
9
|
Максимальная входная угловая скорость
|
°/с
|
¥ ± 400
|
/
|
10
|
Время начала
|
с
|
¤10
|
/
|
Адаптивность к окружающей среде
а) Рабочая температура: -40 ℃ ~ 65 ℃
б ) Температура хранения: -45 ℃ ~ 85 ℃
в) Вибрация: всего 9,6 г;
г) Ударная нагрузка: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
д) Низкое давление: 5000 м над уровнем моря.
Частота (Гц)
|
10
|
100
|
200
|
300
|
400
|
500
|
800
|
2000
|
Спектральная плотность мощности (г 2 /Гц)
|
0.1
|
0.6
|
0.2
|
0.06
|
0.04
|
0.02
|
0.005
|
-6 дБ
|
Источник питания и электрический интерфейс
а) Источник питания
Тип: ± 5 В, 15 В
Требования: 5В - ток 180мА, стабильность ±50мВ, пульсации
-5В - ток 60мА, стабильность ±50мВ, пульсации
15В - ток 240мА, стабильность ±100мВ, пульсации
б) Потребляемая мощность:
в) Тип электрического интерфейса: J30J-25ZKP
г) Определение интерфейса: определение контактов электрического интерфейса показано в таблице 2.
Таблица 2 Таблица определения электрического интерфейса
пин код
|
определение
|
Примечание
|
1
|
15В
|
входная мощность
|
2
|
15ВГНД
|
15В заземление
|
3
|
Северная Каролина
|
нулевой
|
4
|
ЗАЗЕМЛЕНИЕ
|
5В, -5В заземление
|
5
|
Северная Каролина
|
нулевой
|
6
|
5В
|
входная мощность
|
7
|
-5В
|
входная мощность
|
8
|
ВЫХОД
|
Выходной сигнал прямоугольной формы 1 (уровень TTL)
|
9
|
БУТ
|
Выходной сигнал прямоугольной формы 2 (уровень TTL)
|
10
|
ТМП3
|
Платиновый термометр сопротивления 3
|
11
|
ТКОМА
|
3 общие клеммы платинового сопротивления
|
12
|
ТМП1
|
Платиновое сопротивление 1
|
13
|
ТМП2
|
Платиновое сопротивление 2
|
14
|
15В
|
входная мощность
|
15
|
15ВГНД
|
15В заземление
|
16
|
Северная Каролина
|
нулевой
|
17
|
ЗАЗЕМЛЕНИЕ
|
5В, -5В заземление
|
18
|
Северная Каролина
|
нулевой
|
19
|
5В
|
входная мощность
|
20
|
-5В
|
входная мощность
|
двадцать один
|
ВЫХОД
|
Выходной сигнал прямоугольной формы 1 (уровень TTL)
|
двадцать два
|
БУТ
|
Выходной сигнал прямоугольной формы 2 (уровень TTL)
|
двадцать три
|
ЗАЗЕМЛЕНИЕ
|
5В, -5В заземление
|
двадцать четыре
|
Северная Каролина
|
Волчок
|
25
|
Северная Каролина
|
Волчок
|
Модели платиновых резисторов 1, 2 и 3 — Pt1000. |
Надежность
Среднее время безотказной работы: 10000 ч
Время непрерывной работы: время непрерывной работы составляет не менее 24 часов после включения питания.
Форма и механический интерфейс
а) Вес: ≥ 900 г ± 100 г
б) Форма и механический интерфейс: как показано на рисунке 1.
