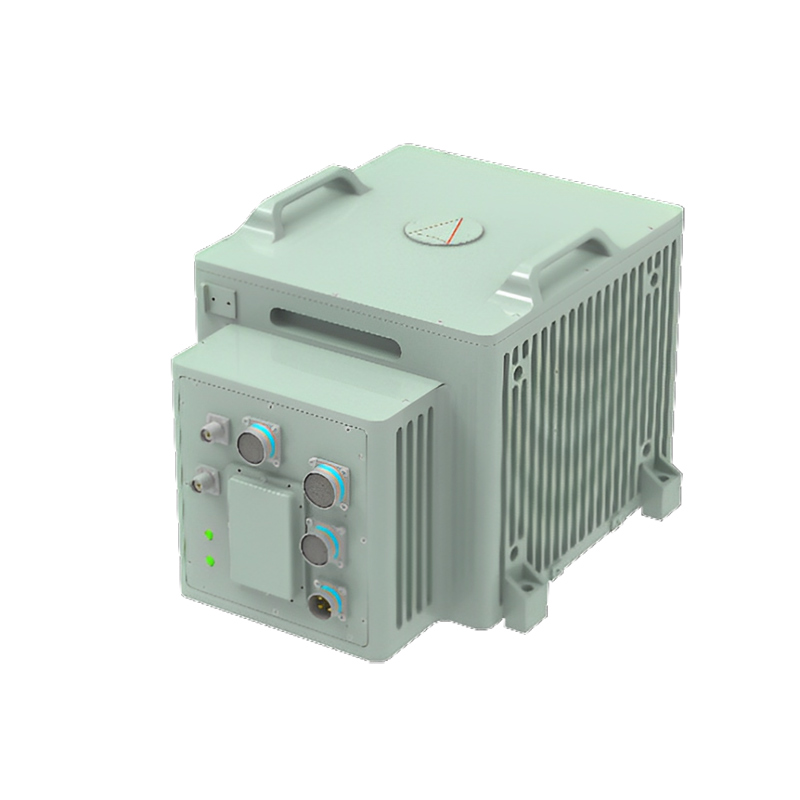

Высокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система
  • Высокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная системаВысокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система

Высокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система

Высокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система представляет собой инерциальную навигационную систему, основанную на кольцевом лазерном гироскопе и кварцевом гибком акселерометре. Может сочетаться с высотомером, GNSS, измерителем воздушной скорости и другим вспомогательным оборудованием, может предоставлять информацию о воздушном перевозчике, наземном перевозчике и другую навигационную информацию, такую ​​как скорость, положение и отношение.

Модель:JIO-D90A

Отправить запрос    PDF скачатьЗагрузить

Описание продукта

Высокоточный кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система Введение

Кольцевой лазерный гироскоп Бесплатформенная инерциальная навигационная система-D90A представляет собой инерциальную навигационную систему на основе кольцевого лазерного гироскопа и кварцевого гибкого акселерометра. Может сочетаться с высотомером, GNSS, измерителем воздушной скорости и другим вспомогательным оборудованием, может предоставлять информацию о воздушном перевозчике, наземном перевозчике и другую навигационную информацию, такую ​​как скорость, положение и отношение.

Инерциальные навигационные системы серии D90A могут широко использоваться в танках, всех видах бронетехники, самоходной артиллерии, ракетах, всех видах беспилотных летательных аппаратов, самолетах, кораблях, автомобилях, высокоскоростных железных дорогах, беспилотных транспортных средствах, мобильной спутниковой связи. системы, буровые и другие несущие платформы. Управление полетом, стабилизация ориентации, платформа стабилизации вооружения, позиционирование и позиционирование и т. д.

Технические особенности

Высокоточный кольцевой лазерный гироскоп и кварцевый акселерометр
Дополнительное статическое или подвижное базовое самовыравнивание
Калибровка и компенсация параметров погрешности во всем диапазоне температур
Дополнительные разнообразные входные интерфейсы для GNSS/одометра/DVL
Настраиваемые режимы навигации
Отличная экологичность
Военные стандарты

Типичные сценарии применения

Навигация на подводных транспортных средствах
Позиционирование и ориентирование на север для наземного транспорта
Стабилизация и контроль движущегося носителя
Измерение положения для требовательных приложений

Основные функции системы

Он имеет функцию вывода информации, такой как положение носителя, курс, угол наклона, угловая скорость и скорость в режиме реального времени;
Он имеет рабочие режимы, такие как чистая инерциальная навигация и интегрированная навигация INS / GNSS (включая Beidou);
Обладать функцией приема спутниковой навигационной информации, предоставляемой аппаратурой эталона частоты внешней системы времени;
Он имеет функцию самовыравнивания по земле и поддерживает функцию выравнивания по воздуху;
Он имеет такие функции, как самопроверка при включении питания, периодическая самопроверка, отчет о состоянии, компенсация ошибок при установке и энергонезависимая память.

Состав и размеры системы

Вся система состоит из двух частей: основного инерциального навигационного прибора и кронштейна основного инерциального навигационного прибора. Среди них внешние размеры основного прибора следующие:



Основные технические показатели системы

Точность системы
Точность системы
Чистая инерциальная навигация/Чистая инерциальная навигация
1,0 миль/4 ч, CEP
Интегрированная навигация/навигация с GNSS
5м, 1м _
Курсовой угол/Направление
0,01°, среднеквадратичное значение
Горизонтальное положение (крен и тангаж)
Горизонтальное положение (рулон
0,005°, среднеквадратичное значение
Чистая инерционная скорость
1 м/с, среднеквадратичное значение
GNSS Интегрированная навигация Скорость
0,1 м/с, среднеквадратичное значение
Индикаторы инерциальных устройств Параметры гироскопа и акселерометра
лазерный гироскоп _
Гироскоп
Диапазон/Диапазон
± 6 00 град/с
Стабильность смещения
≥0,02 град/ч, 1м
Повторяемость с нулевым смещением
Повторяемость смещения
≥0,02 град/ч, 1м
Нелинейность масштабного коэффициента
1 часть на миллион
Акселерометр
Акселерометр
Диапазон/Диапазон
± 15 г _
Стабильность смещения
10 мкг, 1 мкг
Повторяемость с нулевым смещением
Повторяемость смещения
10 мкг, 1 мкг
Нелинейность масштабного коэффициента
15 частей на миллион
Время согласования Время согласования
Холодный запуск
¤ 8 мин.
Перезапуск
✓ 5 мин _
Старт в воздухе/в полете
¤15мин
Интерфейс Возможности интерфейса
Напряжение питания/напряжение
18~36В постоянного тока
Потребляемая мощность
✓ 40 Вт при 24 В постоянного тока
Электрический интерфейс/электрический
RS232 × 2
RS422 × 3
МОЖЕТ × 2
Ethernet × 1
1pps × 1
Скорость обновления данных (настраивается)
200 Гц при 115,2 кбит/с _ _ _
Использование окружающей среды
Рабочая Температура
-40°К~ 65°К
Температура хранения/температура хранения
-55°К~ 85°К
Использовать высоту/высоту
20000м
Влажность
95% ( 25°С)
Вибрация/вибрация
5г при 20~2000Гц
Шок/Шок
40 г, 11 мс, 1/2 синусоиды
Физические свойства Физические
Размеры/Размер (Д*Ш*В)
370 х 275 х 244 мм _
Вес/ Вес
19 кг

Примечание. Структуру можно настроить в соответствии с требованиями пользователя.
