Обзор

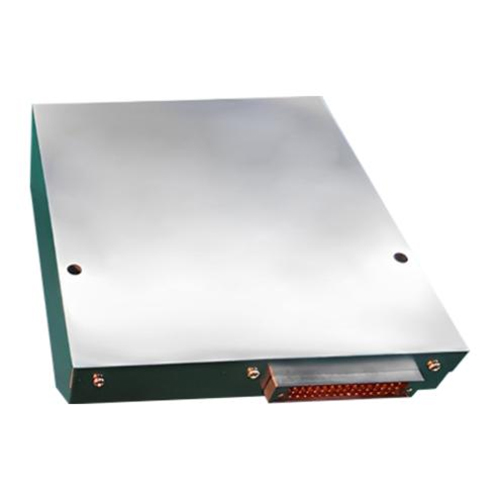

Кольцевой лазерный гироскоп Two Frequency Machine Shaking - это высокоточный цифровой двухчастотный лазерный гироскоп, производимый нашей компанией. Он имеет преимущества высокой точности, простого источника питания, высокой интеграции и цифрового выхода. Он может измерять угловое движение несущей волны вокруг чувствительной оси и выводить две квадратурные прямоугольные волны. Он может широко использоваться для интеграции позиционирования/навигации, наблюдения/разведки, управления огнем и управления полетом ракет и их ракет-носителей, самолетов, беспилотных летательных аппаратов, кораблей, кораблей, бронетехники и других областях.
JIO90-RLG доступен в моделях A, B и C для удовлетворения различных потребностей.
Функции
Измерьте угол поворота вокруг его чувствительной оси и выведите два ортогональных прямоугольных сигнала, содержащих информацию о вращении.
Производительность
Основные технические показатели, которым отвечает лазерный гироскоп, приведены в таблице 1.
Таблица 1 Основные технические показатели гироскопа
серийный номер
|
параметр
|
единица
|
Премиум
|
Оценка отлично
|
Оценка Б
|
класс С
|
Примечание
|
1
|
Нулевое смещение
|
°/ч
|
≥ 0,3 |
/
|
2
|
стабильность смещения
|
°/ч
|
¤1°
|
¤3%
|
≥ 4%
|
≥ 5%
|
100s, 1м
|
3
|
Повторяемость с нулевым смещением
|
°/ч
|
¤1°
|
≥2 %
|
¤3%
|
1п
|
4
|
коэффициент случайного блуждания
|
°/ч 1/2
|
¤0,4°
|
¤0,6°
|
¤0,7°
|
¤1°
|
/
|
5
|
Масштаб
|
"/пульс
|
1.865
|
/
|
6
|
Нелинейность коэффициента масштабирования
|
частей на миллион
|
¤1
|
/
|
7
|
Повторяемость коэффициента масштабирования
|
частей на миллион
|
¤1
|
1м |
8
|
Магнитная чувствительность
|
°/(ч·Гс)
|
¤1,5°
|
¤2°
|
/
|
9
|
Максимальная входная угловая скорость
|
°/с
|
¥400
|
|
/
|
Адаптивность к окружающей среде
а) Рабочая температура: -40 ℃ ~ 65 ℃
б ) Температура хранения: -45 ℃ ~ 85 ℃
в) Вибрация: всего 9,6 г;
г) Ударная нагрузка: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
д) Низкое давление: 5000 м над уровнем моря.
Частота (Гц)
|
10
|
100
|
200
|
300
|
400
|
500
|
800
|
2000
|
Спектральная плотность мощности (г 2 /Гц)
|
0.1
|
0.6
|
0.2
|
0.06
|
0.04
|
0.02
|
0.005
|
-6 дБ
|
Источник питания и электрический интерфейс
а) Источник питания
Тип: ± 5 В, 15 В
Требования: 5В - ток 180мА, стабильность ±50мВ, пульсации
-5В - ток 60мА, стабильность ±50мВ, пульсации
15В - ток 240мА, стабильность ±100мВ, пульсации
б) Потребляемая мощность:
в) Тип электрического интерфейса: J30JM-37ZK
г) Определение интерфейса: определение контактов электрического интерфейса показано в таблице 2.
Таблица 2 Таблица определения электрического интерфейса
серийный номер
|
Определение
|
Примечание
|
серийный номер
|
Определение
|
Примечание
|
1
|
Северная Каролина
|
нулевой
|
/
|
/
|
/
|
2
|
ЗАЗЕМЛЕНИЕ
|
сигнальная земля
|
20
|
Северная Каролина
|
нулевой
|
3
|
Северная Каролина
|
нулевой
|
двадцать один
|
Северная Каролина
|
нулевой
|
4
|
Северная Каролина
|
нулевой
|
двадцать два
|
Северная Каролина
|
нулевой
|
5
|
Северная Каролина
|
нулевой
|
двадцать три
|
Северная Каролина
|
нулевой
|
6
|
Держите для себя
|
/
|
двадцать четыре
|
Северная Каролина
|
нулевой
|
7
|
Северная Каролина
|
нулевой
|
25
|
Держите для себя
|
/
|
8
|
Держите для себя
|
/
|
26
|
Северная Каролина
|
нулевой
|
9
|
COS
|
Уровень выходного сигнала прямоугольной формы 2TTL
|
27
|
COS
|
Выходной сигнал прямоугольной формы 2 Уровень TTL
|
10
|
ЗАЗЕМЛЕНИЕ
|
сигнальная земля
|
28
|
ЗАЗЕМЛЕНИЕ
|
сигнальная земля
|
11
|
ГРЕХ
|
Выходной сигнал прямоугольной формы, уровень 1TTL
|
29
|
ГРЕХ
|
Выходной сигнал прямоугольной формы 1 Уровень TTL
|
12
|
Т1
|
Платиновое сопротивление 1
|
30
|
Т2
|
Платиновое сопротивление 2
|
13
|
Т3
|
Платиновый термометр сопротивления 3
|
31
|
Т4
|
Платиновая стойкость 4
|
14
|
ТКОМ
|
4 общие клеммы платинового сопротивления
|
32
|
ТКОМ
|
4 общие клеммы платинового сопротивления
|
15
|
ЗАЗЕМЛЕНИЕ
|
5В, -5В заземление
|
33
|
ЗАЗЕМЛЕНИЕ
|
5В, -5В заземление
|
16
|
5В
|
входная мощность
|
34
|
5В
|
входная мощность
|
17
|
15В
|
входная мощность
|
35
|
15В
|
входная мощность
|
18
|
15ВГНД
|
15В заземление
|
36
|
15ВГНД
|
15В заземление
|
19
|
-5В
|
входная мощность
|
37
|
-5В
|
входная мощность
|
Модели платиновых резисторов 1, 2 и 3 — Pt1000. |
Внешний вид и механический интерфейс
а) Вес: ≥ 1,8 кг
б) Форма и механический интерфейс: как показано на рисунке 1.
