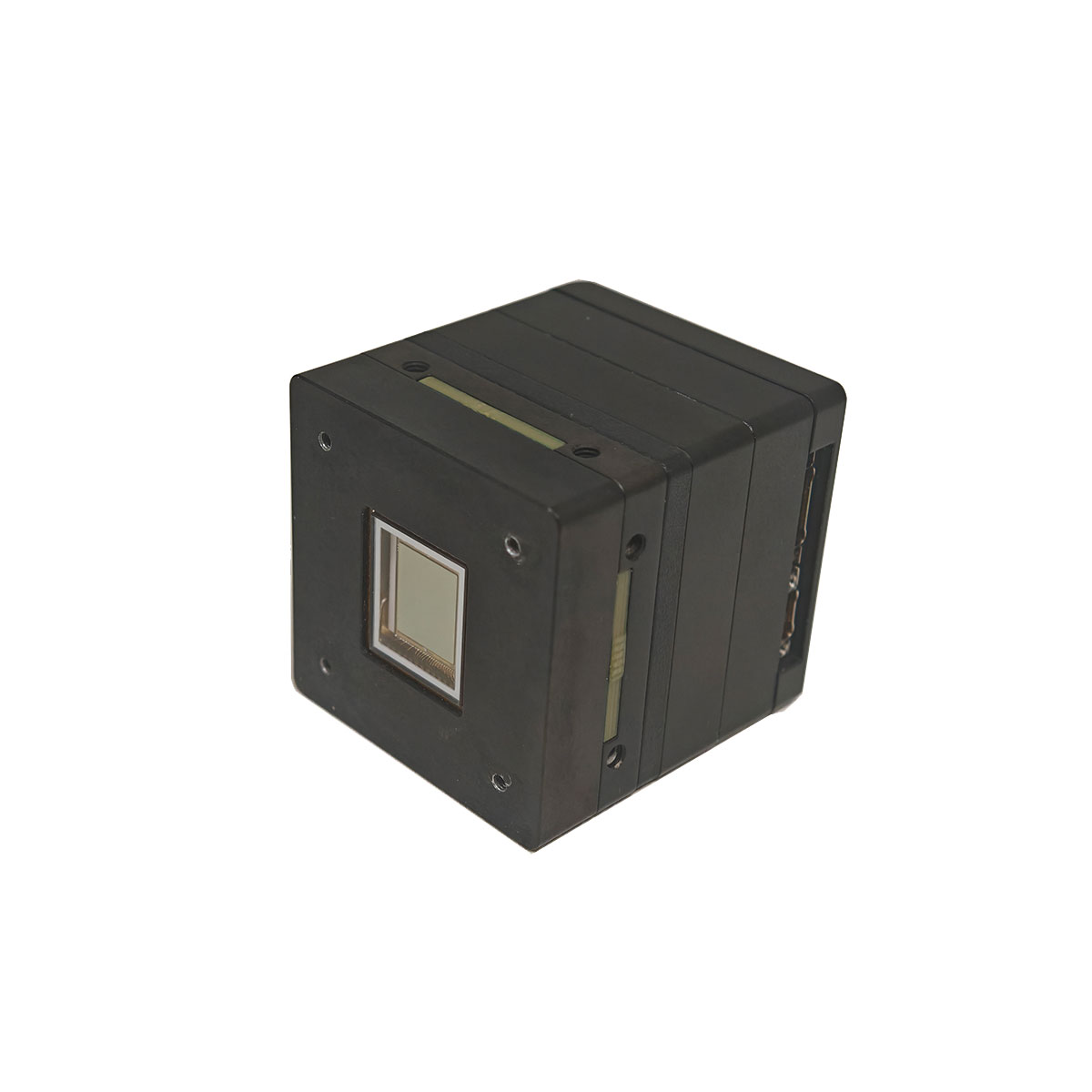

Мини-камеры SWIR InGaAs 640×512

Модуль инфракрасной визуализации типа Mini STA-G640SW-IGA основан на инфракрасном детекторе SW 640×512 и совместим с большинством аналогичных типов ИК-детекторов. Он может преобразовывать инфракрасное излучение в визуализированное изображение. Богатые функциональные возможности и интерфейсы, компактные размеры и низкое энергопотребление облегчают использование для системной интеграции и доработки. Он используется в различных приложениях для обеспечения безопасности и наблюдения, пограничного патрулирования, загрузки БПЛА и исследований и разработок.

Отправить запрос

Описание продукта

Основные характеристики и характеристики приведены ниже.

Модель	STA-G640SW-IGA
Разрешение изображения	640×512
Размер шага	15ум
Спектральный диапазон	0,8~1,7 мкм
Размеры	40мм×40мм×43,1мм
Масса	≤ 0,3 кг
Частота кадров выводимого изображения	50 Гц (по умолчанию)
Интерфейсы видеовыхода	Camera Link/SDI (цифровой), другие можно настроить
Тип вывода изображения	8-битный (по умолчанию) или 14-битный по выбору
Потребляемая мощность	≤5 Вт (стабильный режим)
Полярность изображения	Белый горячий/Черный горячий/псевдоцвет
	Цифровое улучшение деталей
	Повышение контрастности изображения
	Фильтрация изображений и шумоподавление
Интеграция изображений	Автоматическое/ручное изменение времени интегрирования
	Внутренняя синхронизация или внешняя синхронизация
	Одно- и двухточечный NUC, параметры коррекции могут быть фиксированы.
	Автоматическая/Ручная замена битых пикселей
	Предоставляет тестовые изображения, такие как градиент уровня серого, полосатая мишень и шахматная доска.
	Перемещение изображения, зеркальное отображение, стоп-кадр и цифровое масштабирование
	Наложение/удаление перекрестия
Рабочая температура	-40~+60℃
Температура хранения	-55~+70℃
Влажность	0%~80% относительной влажности
Интерфейсы и источник питания
Цифровой видеовыход	CameraLink@8бит/CameraLink@14бит, SDI
SDI-видеовыход	720P при 50 Гц, эффективное разрешение экрана 640×512.
Коммуникационный интерфейс	RS422
Внешняя синхронизация	RS422
Источник питания	12 В постоянного тока (номинальное)

Примечание. Камеры SWIR можно настроить по индивидуальному заказу. Если параметры необходимо скорректировать, обратитесь в команду Jioptics.

Функции
Стробирование вывода изображения

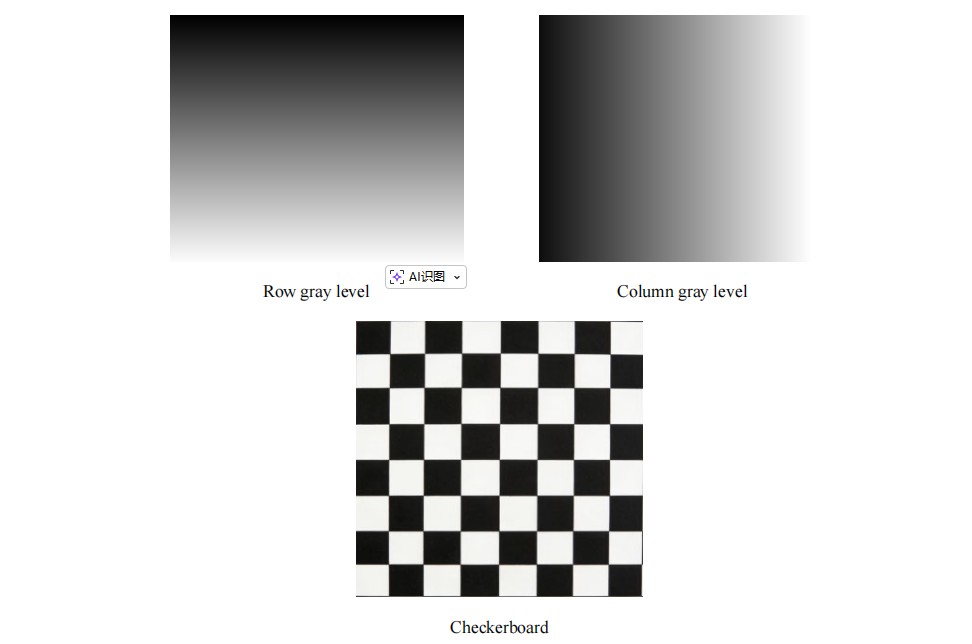

Модуль обеспечивает функцию онлайн-стробирования ИК-изображения в реальном времени и тестовых изображений. Аналоговый и цифровой видеоинтерфейсы изменяются синхронно со стробированием вывода изображения. Эту функцию также можно настроить. Существует 7 типов тестовых изображений, включая уровень серого строки и его динамическую карту, уровень серого столбца и его динамическую карту, цель из 5 квадратов строки и ее динамическую карту, цель из 5 квадратов столбца и ее динамическую карту, а также шахматную доску.

Электрические интерфейсы
Определение соединителя

Определение разъема и инструкция по подключению приведены ниже.
1) название типа: J63A-2F2-025-231-TH, соответствующий разъем: J63A-212-025-161-JC1. Определение, как показано ниже,

Приколоть	Сигнал	Меры предосторожности	Примечание
1	Земля		Земля
13	Земля
25	Земля
8	CL_X3_P	Витая пара	Канал связи с камерой 3
20	CL_X3_N	Витая пара	Канал связи с камерой 3
9	CL_XCLK_P	Витая пара	Связь с камерой CLK
21	CL_ XCLK _N	Витая пара	Связь с камерой CLK
10	CL_X2_P	Витая пара	Канал связи с камерой 2
22	CL_X2_N	Витая пара	Канал связи с камерой 2
11	CL_X1_P	Витая пара	Канал связи с камерой 1
23	CL_X1_N	Витая пара	Канал связи с камерой 1
12	CL_X0_P	Витая пара	Канал связи с камерой 0
24	CL_X0_N	Витая пара	Канал связи с камерой 0
2	Северная Каролина	Северная Каролина
14	Северная Каролина	Северная Каролина
3	Северная Каролина	Северная Каролина
15	Северная Каролина	Северная Каролина
4	Северная Каролина	Северная Каролина
16	Северная Каролина	Северная Каролина
5	Северная Каролина	Северная Каролина
17	Северная Каролина	Северная Каролина
6	Северная Каролина	Северная Каролина
18	Северная Каролина	Северная Каролина
7	Северная Каролина	Северная Каролина
19	Северная Каролина	Северная Каролина

2) название типа: J63A-2F2-015-231-TH, соответствующий разъем: J63A-212-015-161-JC1. Определение, как показано ниже,

Приколоть	Сигнал	Меры предосторожности	Примечание
1	ПГНД	Витая пара	ПГНД
2	ПГНД		ПГНД
4	ПИТАНИЕ_ 12В		МОЩНОСТЬ+
11	ПИТАНИЕ_ 12В		МОЩНОСТЬ+
9	Резерв -PGND	Витая пара	Бронировать
10	Резерв -POWER_ 12В	Витая пара	Бронировать
3	Esync_422Вывод+	Витая пара	Внешняя синхронизация, выход 422
12	Esync_422Вывод-	Витая пара	Внешняя синхронизация, выход 422
5	Esync_422Ввод+	Витая пара	Внешняя синхронизация, вход 422
14	Esync_422Ввод-	Витая пара	Внешняя синхронизация, вход 422
6	RS422 TXD-	Витая пара	ИК-выход RS422
13	RS422 TXD+	Витая пара	ИК-выход RS422
8	RS422 RXD-	Витая пара	ИК-вход RS422
15	RS422 RXD+	Витая пара	ИК-вход RS422
7	Земля	Северная Каролина

3)Разъем SDI: PP5, имя типа: MMCX_KWHD. Определение, как показано ниже,

Приколоть	Сигнал	Примечание
1	СОИ	Сигнал
2, 3, 4, 5	АГНД	Земля

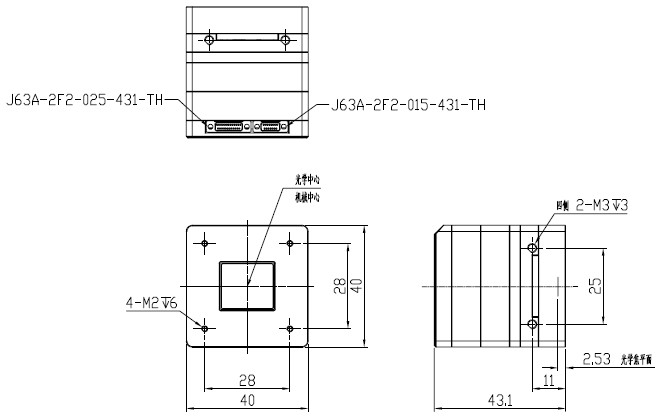

Размеры

Камера включает в себя

SW Инфракрасный детектор	1 каждый
Внешняя плата порта	1 шт.
Совет БД	1 шт.
Совет по рекламе	1 шт.
Интерфейсная плата детектора	1 шт.
Внутренние соединительные кабели	1 комплект
