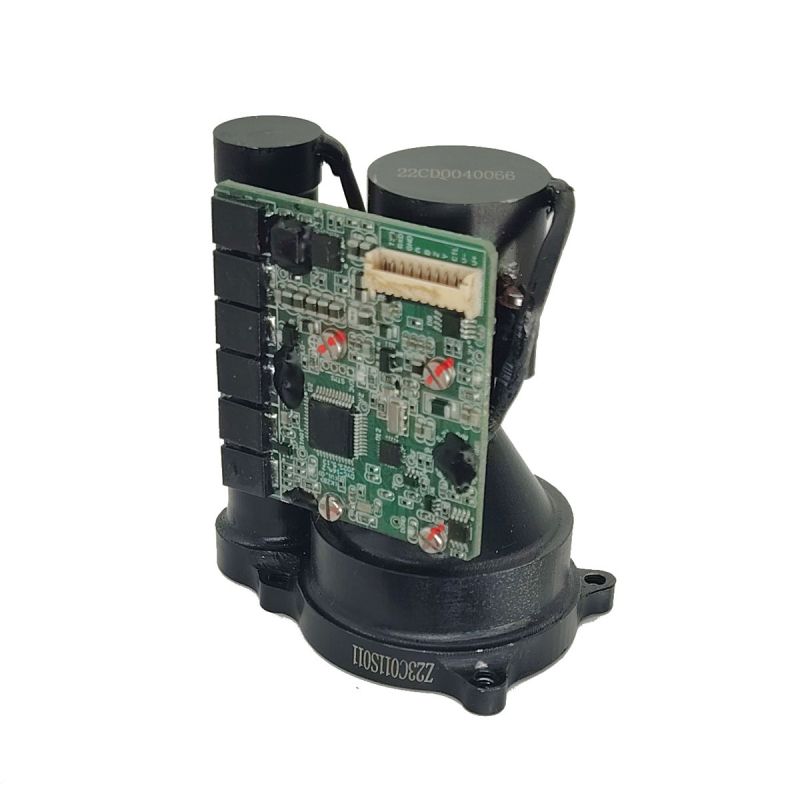

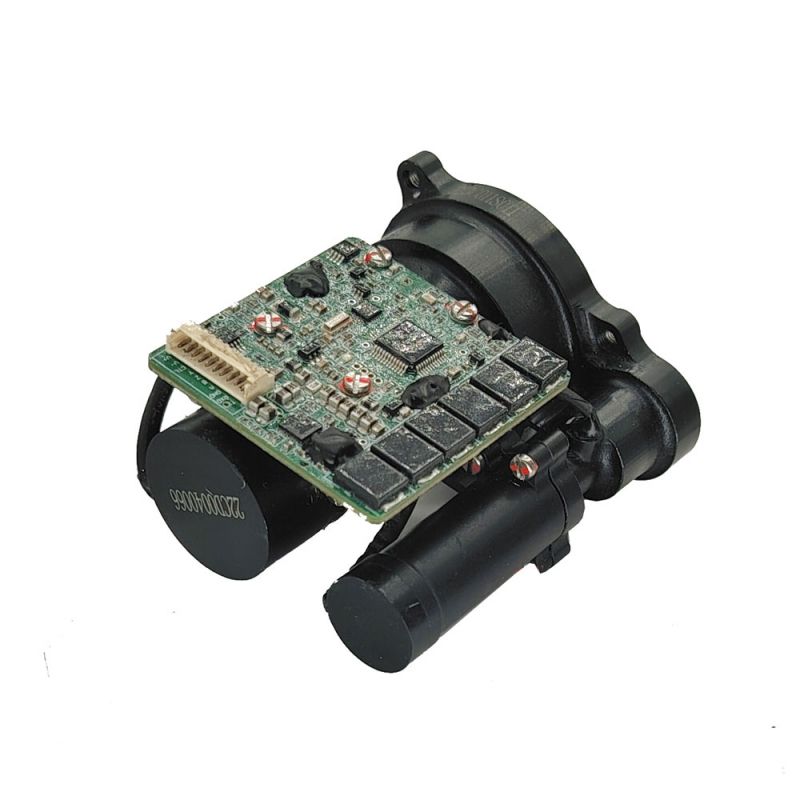

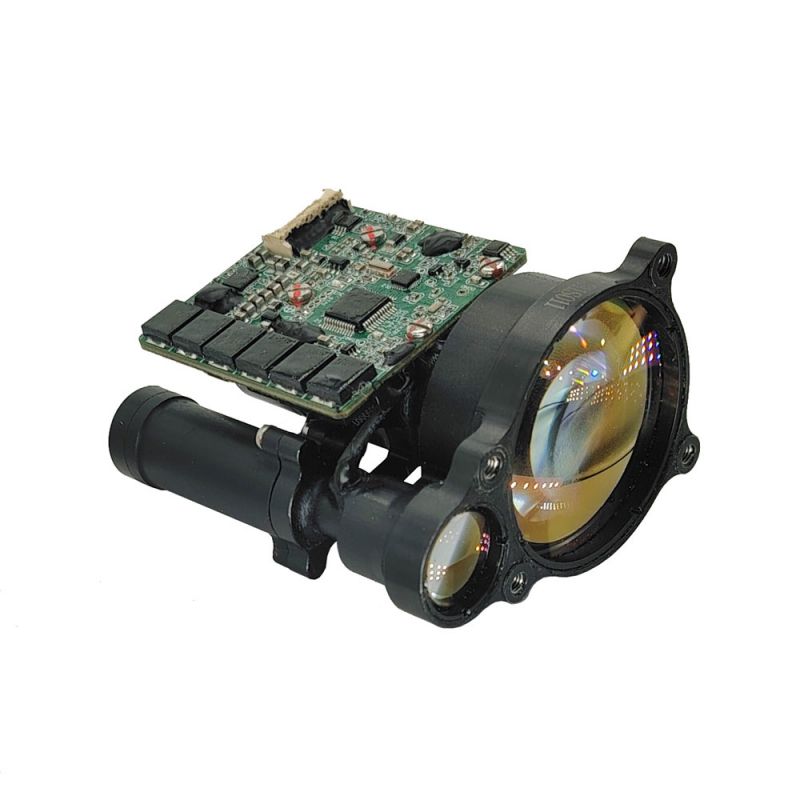

Модуль искателя диапазона 9 км

Максимальный диапазон измерения: 9000 м (транспортное средство) 12000 м (стена)
Точность диапазона ± 1 м
Точность измерения ≥ 98%
Вес ≤102G

1. Интегрированный дизайн всей структуры, сопротивления шоковой сопротивления, сопротивления вибрации, высокой надежности, сильной адаптивности окружающей среды;
2. Использование уникальной интегрированной конфигурации Erbium стеклянной лазерной конфигурации и многоточечной инсталляции герметизации, высокой долговечности, длительного трудового срока службы, безопасности глаз;
3. Внутренние интерфейсы схемы применяют процесс прямого подключения сварной проволоки, который является твердым и надежным, что может избежать короткого замыкания или плохого контакта, вызванного ослаблением, окислением и водяным парами разъема, и повысить надежность и срок службы продукта.

Верхний конец компьютера реализует тест с перекрестным связью с дальномером через разъем 10PIN. Определение штифта порта питания и порта связи на конце дальнодорого числа показано в следующей таблице, а положение штифта соединения разъема отображается на следующем рисунке.

Соединение разъема 1PIN Положение

Передача данных между дальномерным и верхним компьютером включает в себя следующее содержимое:
● Команда управления: включение отдельной инструкции 1 Гц, инструкция в диапазоне 5 Гц, инструкция запроса и т. Д.;
● Данные возврата: включая информацию о расстоянии, температуру окружающей среды, статус дальнометра
Обмен данных между дальномерным и верхним компьютером принимает RS422/TTL (два выбора 1), и его характеристики следующие:
● Скорость передачи: 38400 (завод)/9600/57600/115200;
● Структура байта: низкий порядок спереди, высокий порядок сзади;
● Байтовая композиция: 1-битный пусковой бит, 8-битный бит данных, без проверки, 1-битный стоп-бит.

Формат информации команды управления показан в следующей таблице.

Данные возврата диапазона делится на регулярные данные и данные самопроверки.
● Регулярные данные: включая количество целей, расстояние измерения, статус дальнометральногочинга и т. Д. См. Таблицу ниже.
● Данные запроса: включая температуру окружающей среды, статус дальнодорогого числа и т. Д. См. Таблицу ниже.

Метод работы настройки скорости передачи:
A.send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" Команда для поиска лазерного диапазона, i .e. Установите скорость передачи 9600bps; РАСПОЛОЖЕНИЕ РАСПОЛОЖЕНИЕ ВОЗВРАТИТЕЛЬНОСТИ «CC 01 19 00 01 00 00 00 60 00 00 00 79 55», «0x 00 0x 60» указывает на то, что текущая скорость передачи передач была установлена ​​на 9600bps;

B.send "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Команда для лазерного дальномеру, т.е. Установите скорость передачи до 38400bps; Рекламный центр возвращает «CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55», а «0x 01 0X 80» указывает, что текущая скорость передачи передач была установлена ​​на 38400bps;

C.Send "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" Команда для лазерного дальномеру, то есть установить скорость передачи до 57600bps; Рекламный отдел отправляет обратно «CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55» и «0x 02 0x 40» указывает на то, что текущая скорость передачи бодов была установлена ​​на 57600bps;

D.Send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Команда для лазерного дальномеру, i .e. Установите скорость передачи до 115200bps; Дейжерный аппарат возвращает «CC 01 19 00 01 00 04 80 00 00 00 9d 55», «0x 04 0x 80» указывает на то, что текущая частота передачи была установлена ​​на 115200bps.
