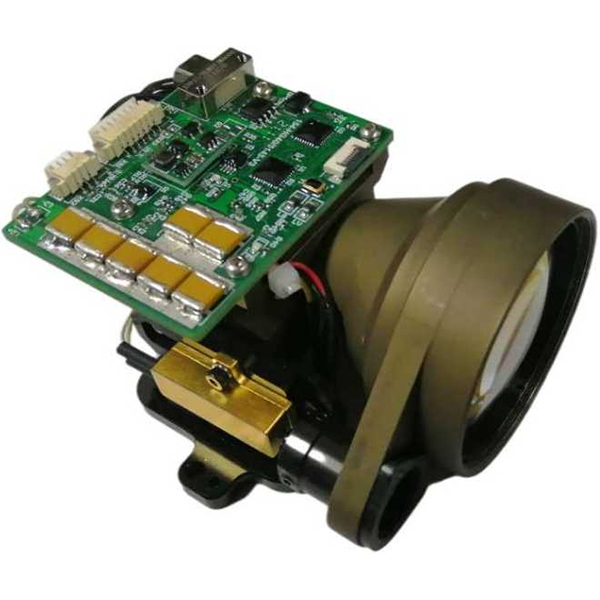

Модуль лазерного дальномера 15 км

Модуль лазерного дальномера JIOPTICS® предназначен для самолетов, танков, авиационных орудий и других сценариев применения военного импульсного лазерного дальномера, имеет небольшой размер, легкий вес, низкое энергопотребление, большое расстояние действия, длительный срок службы, человеческий фактор. рабочая лента для защиты глаз и другие преимущества, является важным техническим оборудованием для повышения точности прицеливания продукта.

Дальность действия: видимость не менее 10 км, для автомобиля (цель 2,3 х 2,3 м), коэффициент диффузного отражения 0,3, дальность 8000 м; видимость не менее 20 км, для транспортного средства (цель 2,3 х 2,3 м), 0,3 большой цели с диффузной отражательной способностью, расстояние 15000 м. Добро пожаловать на покупку модуля лазерного дальномера 15 км у нас.

Модель:STA0815

Отправить запрос    PDF скачатьЗагрузить

Описание продукта

ДЖИОПТИКА

Основные функции: Основными функциями лазерного дальномера являются:
a ï¼ Однократная и непрерывная дальность;
b ï¼ дальность до трех целей и до и после инструкций по цели;
c ï¼ Функция самопроверки (включая: текущую температуру APD, значение высокого напряжения, внутреннее напряжение, значение слепой зоны);
d ï¼ Функцию пробуждения в режиме ожидания можно изменить на интерфейс TTL.
Производительность
a ï¼ Диапазон волн: 1,54 мкм ± 0,02 мкм
b ï¼ Минимальное расстояние действия: 30 м;
c ï¼ Эффективный диаметр проходного отверстия: 40 мм;
d ï¼ Частота измерения непрерывного диапазона: 0,5Гц-10Гц;
e ï¼ Точность измерения расстояния: ± 2 м;
f ï¼ Скорость запроса:

2 Адаптивность к окружающей среде
a ¼ Рабочая температура окружающей среды: -40C 65C;
b ï¼ Температура окружающей среды при хранении: -55C 70C.
3 Надежность
Среднее число лазерных импульсов (MNBF) 3IX IO. Время
4 Электрические характеристики
a ï¼ Напряжение питания: DC12V;
b • Потребляемая мощность: средняя потребляемая мощность не превышает 2 Вт.
5. Вес ï¼â¤ 150г
6. Размер: 64x42x80 мм
7. Модули дальности OEM/ODM и индивидуальные решения
STA0815 разработан для системных интеграторов, которым требуется удобное, мощное и компактное решение для лазерной локации. Он обеспечивает надежную работу в широком диапазоне приложений.
Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может измеряться на большом расстоянии. Он подходит для портативных устройств (тепловизионных), приложений для установки оружия, портативных систем и легких наборов датчиков, а также беспилотных летательных аппаратов или UGV.
8. Электрический интерфейс
Модель электрического разъема: J30J; подробное определение электрического интерфейса выглядит следующим образом:

Серийный номер основания трубы
определение
функция
замечания
1
ЗАЗЕМЛЕНИЕ
Земля

2
ЗАЗЕМЛЕНИЕ
Земля

3
ЗАЗЕМЛЕНИЕ
Земля

4
ВКК 12В
При 12В вход положительный
возможность пересмотра
5
ВКК 12В
При 12В вход положительный
возможность пересмотра
6
RS422 приемник
Серийный прием рта
Верхний компьютер к дальномеру
7
RS422 RX-
Серийный приемник-
Верхний компьютер к дальномеру
8
RS422 TX-
Струнный рот отправить себя может
Дальномер к верхнему компьютеру
9
RS422 TX
Последовательный порт отправить
Дальномер к верхнему компьютеру

Протокол связи

Передача данных между дальномером и верхним компьютером включает в себя следующее:
Команда управления: включая запуск диапазона, непрерывный диапазон, одиночный диапазон, команду запроса и т. д.
Возвращаемые данные: включая информацию о расстоянии, температуре окружающей среды, состоянии дальномера и т. д. Обмен данными между дальномером и верхним компьютером по шине 422. Конкретный протокол связи программного обеспечения показан ниже:
Формат связи: связь RS422, скорость порта 115200 бит/с (которая может быть изменена в соответствии с требованиями заказчика);
Формат данных: 8-разрядные данные, стартовый бит, один стоповый бит, без четности, данные состоят из байта заголовка, части команды, длины данных, части параметра, контрольного байта.
Режим связи: главный блок управления и дальномер принимают режим связи главный-ведомый, и главный блок управления отправляет дальномеру команду управления, которая получает и выполняет инструкцию. В состоянии ранжирования данные и статус ранжирования возвращаются в соответствии с циклом ранжирования. Формат связи и содержание команды показаны в следующей таблице.
Отправка главного управления Формат сообщения следующий:

Таблица 2. Описание формата отправки сообщения

номер заказа
имя
объяснять
код
замечания
1
СТХО
Сообщение начало помечаться
55 (Н)

2
CMD
CW
См. Таблицу 3

3
ЛЕН
DL
Количество всех символов, кроме начального флага, командного слова и проверки

4
ДАННЫЕ
параметр


5
ДАННЫЕ


6
ЧК
Отличия или проверка
В дополнение к байтам эффекта, другие байты, отличные или
