Модуль дальномера 15 км

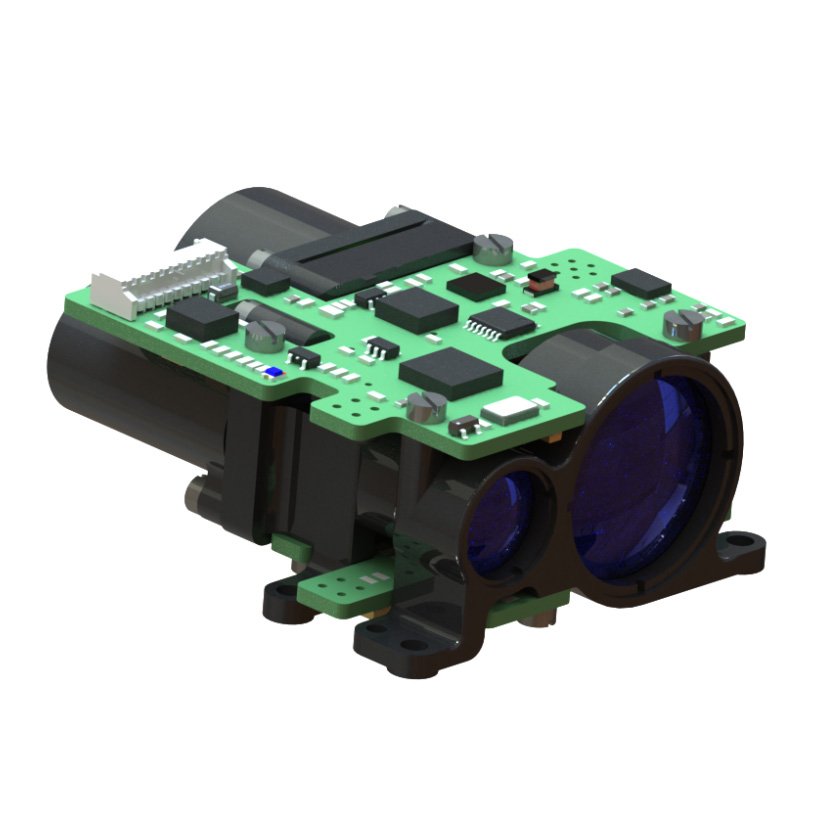

Модуль лазерного дальномера M0815X представляет собой военный импульсный лазерный дальномер, разработанный для таких сценариев применения, как самолеты, беспилотные летательные аппараты, танки и авиационные пушки. Он имеет небольшой размер, легкий вес, низкое энергопотребление, стабильную работу, большое расстояние измерения и длительный срок службы, безопасность для человеческого глаза и другие преимущества. JIOPTICS® является важным техническим оборудованием для повышения точности наведения продукта. Добро пожаловать на покупку модуля дальномера 15 км у нас.

Дальность дальности: видимость не менее 10 км при общих условиях видимости, коэффициент рассеянного отражения 0,3 для транспортных средств (цель 2,3 м х 2,3 м), дальность дальности ≥ 8000 м; Видимость не менее 20 км при общих условиях обзора, для транспортных средств (цель 2,3 м X 2,3 м), 0,3 цели диффузного отражения, дальность ≥ 15000 м;

Модель:M0815X

Отправить запрос PDF скачатьЗагрузить

Описание продукта

ДЖИОПТИКА

Элемент	технический параметр	Инструкция
Рабочая длина волны	1535 ± 5 нм
Возможность дальности	50-15км
Диапазон дальности	50м~8км	Автомобильная цель размером 2,3 м × 2,3 м, диффузное отражение 0,3, видимость ≥ 10 км;
Диапазон дальности	50м~15км	Энергоемкость ≥ 20 км, большая отражательная способность 0,3;
Точность дальности	±2 м	3О
Диапазон частот	1 ~ 10 Гц регулируемый
Точность	¥98%
Угол расхождения	≥ 0,5 мрад
Приемный калибр	40 мм
Коммуникационный интерфейс	RS422
Напряжение	DC18~32В
Потребляемая мощность	≥ 1,2 Вт (@ 1 Гц)	Нормальный температурный тест
	¤0,5 Вт	Нормальный температурный тест
Размер	â¤79мм×66мм×46мм
Масса	¤120г

Интерфейс установки конструкции

Внешний интерфейс

Модель разъема: MDC1-15SW1
Пин код	Определение	Функция	Примечание
1	ВЭЭ	входная мощность положительная	ДК9-36В
2	ЗАЗЕМЛЕНИЕ	заземление ввода питания
3	RS422_T/R	РС485/РС422
4	RS422_T/R-	РС485/РС422
5	RS422_RXD-	RS422 получает отрицательный
6	RS422_RXD	RS422 получает положительный
7	RS232-TX	RS232 отправить
8	RS232-RX	RS232 взять на себя
9	ТТЛ-TX	Срок жизни отправки	3,3 В
10	TTL-RX	TTL взять на себя	3,3 В
11	ЗАЗЕМЛЕНИЕ	место общения
12	Северная Каролина	Альтернативный
13	Северная Каролина	Альтернативный
14	Северная Каролина	Альтернативный
15	Северная Каролина	Альтернативный

Экологическая адаптируемость

а) рабочая температура -40°С 60°С
б) Температура хранения -45°С 70°С
C) Случайная вибрация: 15–2000 Гц, 3 направления. Конкретные условия испытаний показаны в таблице.

Таблица 1 Условия испытаний на случайную вибрацию

Серийный номер	Диапазон частот (Гц)	Спектральная плотность ускорения (г2/Гц)	Время вибрации (мин)
1	15½190	0.01	Вибрация во всех направлениях 15 мин.
2	190½210	0.1
3	210½380	0.01
4	380½420	0.025
5	420м½2000	0.01

Модули диапазонов OEM/ODM и индивидуальные решения

M0815X предназначен для системных интеграторов, которым требуется удобное, мощное и компактное решение для лазерной локации. Он обеспечивает надежную работу в широком диапазоне приложений.

Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может измеряться на большом расстоянии. Он подходит для портативных устройств (тепловизионных), приложений для установки оружия, портативных систем и легких наборов датчиков, а также беспилотных летательных аппаратов или UGV.

Расчет дальнобойности

(1) Цели и требования к условиям
Видимость ¥10км
Влажность ¤80%
Для автомобилей размером 2,3 м × 2,3 м.
Отражательная способность = 0,3
Диапазон способности ¥ 8 км
(2) Анализ и проверка
Основными параметрами, влияющими на дальномерность, являются пиковая мощность лазеров, угол расходимости, коэффициенты передачи и приема, длина волны лазера и т. д.
Для этого лазерного дальномера требуется пиковая мощность лазеров 50 кВт, угол расхождения 0,3 мрад, длина волны 1535 нм, коэффициент пропускания 90%, коэффициент пропускания приема 80% и прием 40 мм.
Это лазерный дальномер для небольших целей, дальномерность которого можно рассчитать по следующей формуле. Формула определения дальности для малых целей.

: Обнаруживаемая оптическая мощность

: Передающая мощность лазерного дальномера (50 кВт)

: Коэффициент пропускания (0,9)

: Получение коэффициента пропускания (0,8)

: Оптическая приемная зона (40 мм приемная

: Эффективная площадь отражения целей (5,29 мкм)

: Целевая отражательная способность (0,3)

: Коэффициент затухания в атмосфере (0,16)

: Видимость (в зависимости от условий тестирования)

: Расстояние до целей
Пока обнаруживаемая оптическая мощность, отраженная от целей, больше минимальной обнаруживаемой мощности, лазерный дальномер может измерять расстояние до цели. Для лазерного дальномера с длиной волны 1535 нм, как правило, минимальная обнаруживаемая мощность (MDS) APD составляет 5×10-9 Вт.
При видимости 10 км и расстоянии до целей 10 км минимальная обнаруживаемая мощность ниже, чем M.D.S APD (5×10-9 Вт), поэтому в условиях видимости 8 км лазерный дальномер может работать на расстоянии (2,3 м×2,3 м) цели до 9 ~ 10 км (может быть близко или менее 10 км).
