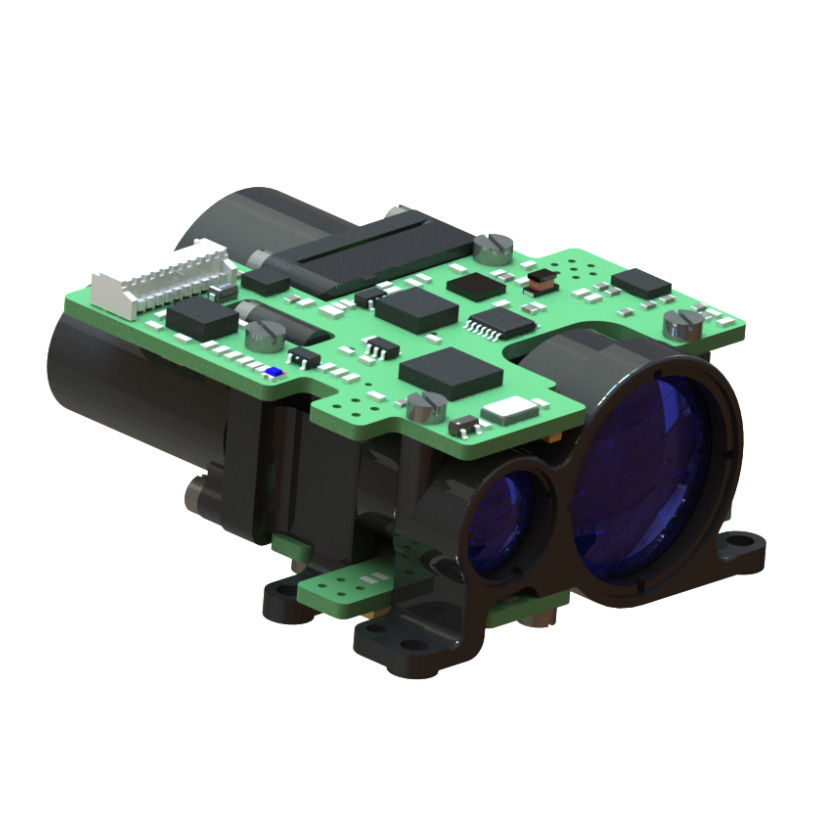

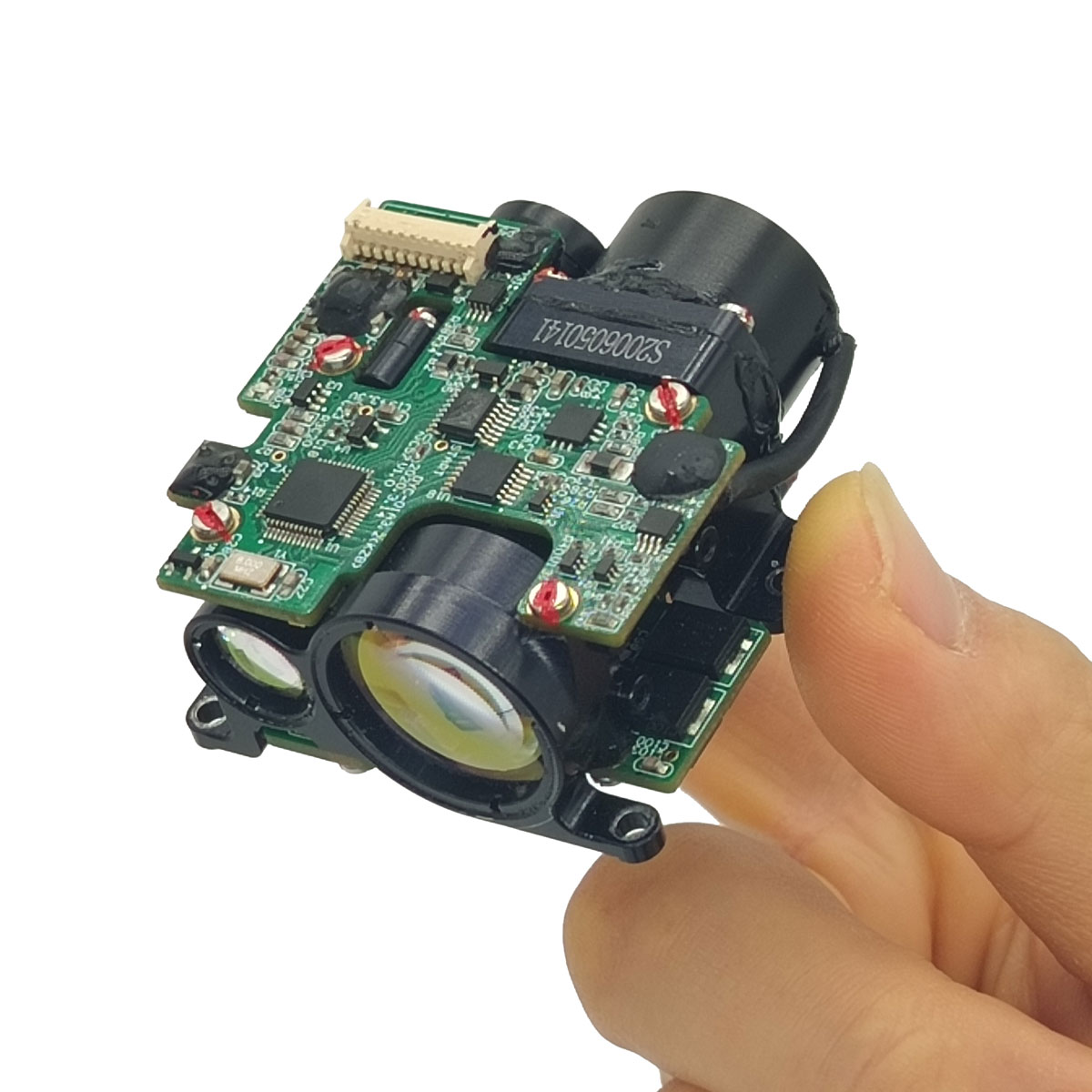

Модуль искателя диапазона 4 км

Модуль искателя диапазона STA0407X 4 км принимает 1535-нм-защищенный от глазного эрбийского стеклянного лазерного модуля, независимо разработанного Jioptics, который обладает характеристиками низкого потребления мощности, небольшого размера, высокой точности и безопасности глаз.

Отправить запрос

Описание продукта

Максимальный диапазон измерения: 4000 м (2,3x2,3 млн. Транспортное средство) 7000 м (белая стена)
Точность диапазона ± 1M
Точность измерения ≥ 98%
Вес ≤ 75 г

Функции модуля наводящего диапазона 4 км

1. Интегрированная конструкция конфигурации и передняя поверхность Multi-Point Sealing Installing, сильная антиимбалансная способность, высокая долговечность, длительный трудовой срок службы, безопасность глаз;
2. Использование невозможной технологии оптического проектирования, с хорошей способностью подавления оптического шума, производительности в ближней расстоянии и высокой и низкой температурной оптической производительности;
3. Внутренний интерфейс схемы принимает процесс прямого подключения сварного провода, который является твердым и надежным, что может избежать короткого замыкания или плохого контакта, вызванного ослаблением, окислением и водяным парами разъема, а также повысить надежность и срок службы продукта.

Индекс производительности продукта для модуля лазерного дальномеров STA-D0407X

Элемент	Индекс
Модель	Stag407x
Работая длина волны	1535 нм ± 10 нм
Диапазон в диапазоне	50-7000 м
Возможность RANGING	7000м	Большая цель, видимость ≥ 16 км
	4000м	Видимость ≥ 8 км, цель с 0,3 отражательной способностью для транспортных средств 2,3 млн. × 4,6 млн.
Интерфейс связи	RS422
Влажность	≤ 60%
Точность диапазона	± 1M
Скорость точности	≥98%
Угол дивергенции	≤0,5 МР
Частота диапазона	1 время, 1 Гц, 5 Гц, (10 Гц выбирается)
Размер	≤57 мм × 50 мм × 30 мм
Напряжение	10 В ～ 14 В.
Рабочая энергопотребление	Среднее энергопотребление: ≤ 3W
Резервное энергопотребление	≤1w
Рабочая температура	-40 ℃～+60 ℃
Температура хранения	-50 ℃～+70 ℃
Масса	≤75G

Интерфейс установки конструкции для модуля лазерного дальномеров STA-D0407X

Электрический интерфейс датчик измерения

Требования к электрическому интерфейсу следующие:
Напряжение питания: 10 В ~ 14 В;
Среднее энергопотребление: ≤ 3W;
Потребление мощности в режиме ожидания: ≤ 1W;
Верхний конец компьютера сшивается с концом дальномеров через разъем 10PIN с расстоянием 1,25 мм. Определение PIN -кода порта питания и связи на конце дальнодорогого конца показано в следующей таблице (получение и отправка относительно достоверно), а положение PIN 1 разъема показано на следующем рисунке.

Определение PIN -контакта порта питания и порта связи на конце дальнодорого

Приколоть	Этикетка	Определение электрических характеристик	Примечания
П-1	Вин+	Положительный полюс источника входной питания	Верхний компьютерный источник питания
П-2	Вин-	Входная мощность отрицательный полюс	Верхний компьютерный источник питания
P-3	Северо -запад	Северо -запад
P-4	Rs422_txd+	Порт выходного сигнала	Расстояние измерения машины до верхнего компьютера
P-5	Rs422_txd-	Порт выходного сигнала	Расстояние измерения машины до верхнего компьютера
P-6	Rs422_txd-	Порт ввода сигнала	Верхний компьютер на расстоянии
P-7	Rs422_txd+	Порт ввода сигнала	Верхний компьютер на расстоянии
P-8	Rs422_gnd	RS422 Ground Wire
P-9	Судить	Порт данных	Внутренняя отладка использование
P-10	Прозрачный	Часовой порт	Внутренняя отладка использование
