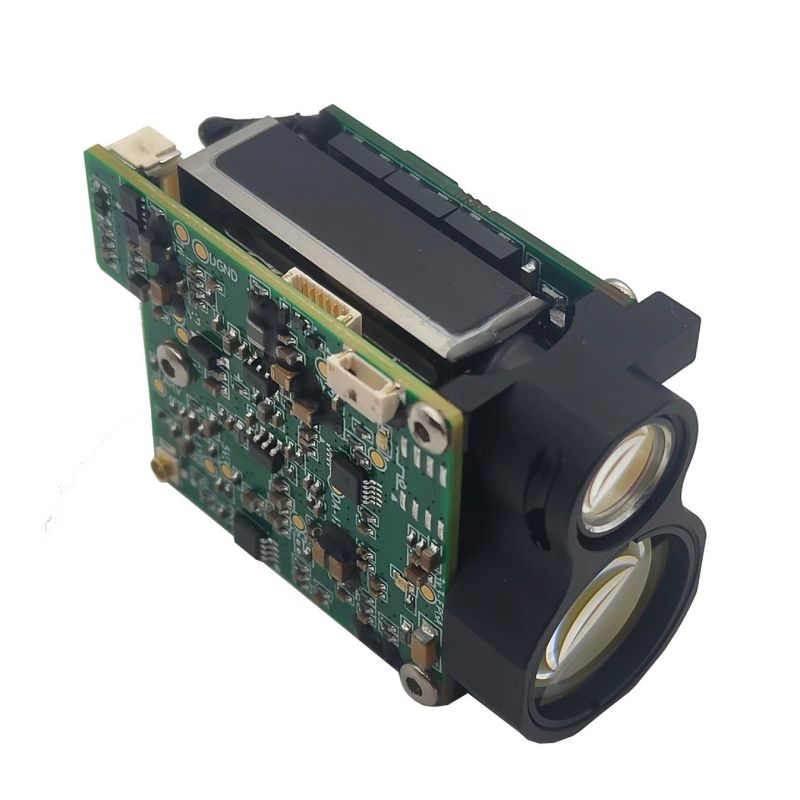

Модуль 3 км

В этом модуле 3 -километрового дальности используется эрбийный стеклянный лазер 1535 нм в качестве источника света, с характеристиками небольшого объема, высокой интеграции, легкого веса, расстояния измерения, сильной способности прокатать туман и т. Д., Можно использовать в суровой среде, подходящих для мобильных портативных оборудования, беспилотника, VGA и других системных интеграций.

Отправить запрос

Описание продукта

Будучи профессиональным производителем, мы хотели бы предоставить вам модуль 3KM. И мы предложим вам услуги после продажи и своевременную доставку.

Параметр производительности

Число	Название проекта	Индекс производительности
1	Уровень безопасности глаз человека	Класс1/1м
2	Лазерная длина волны	1535 ± 5 нм
3	Угол дивергенции лазерной дивергенции	0,6 MRAD
4	Получить калибр	Φ16,5 мм
5	Получить угла полевого обзора	~ 4,9 мрад / 0,3 °
6	Максимальный диапазон	Типичная цель	7000м
	Измерение диапазона (30% отражательная способность, видимость 8 км)	здание	≥4000 м ；
		Транспортное средство (2,3 × 2,3 м)	≥3000 м ；
		Человек (1,7 × 0,5 м)	≥2000 м ；
		УФ (0,3 × 0,2 м) 1	≥1000 м ；
7	Минимальный диапазон	20 м
8	точность диапазона	± 1M
9	измерение частоты	1 ~ 10 Гц
10	Разрешение диапазона	≤20M
11	Угловое разрешение	≤1mil
12	Скорость точности	≥98%
13	ложная скорость тревоги	≤1%
14	Многоцелевое обнаружение	3 (максимальное число)
15	интерфейс данных	Uart (ttl_3.3v)
16	обслуживание напряжения	DC 4,5 ~ 16 в
17	Резервное энергопотребление	≤1 МВт
18	Среднее энергопотребление	≤2,5W@10 Гц
19	Пиковое энергопотребление	≤7w@12v
20	масса	32 ± 1G
21	Размеры (LWH)	48 × 30,5 × 21 мм
22	рабочая температура	-40 ~ +70 ℃
23	температура хранения	-55 ~ +75 ℃
24	нанесение	1600 г ， 1 мс
25	вибрировать	5 ~ 50 ~ 5 Гц, 1 x частотный диапазон / мин, 2,5 г
26	Температурный кран	+70 ℃、 -50 ℃
27	надежность	MTBF≥1500H
28	функция	Первая и последняя цель / множественная целевая диапазон / проход дистанции / внешнее управление мощностью / кумулятивное число лазера
29	время ответа	≤950 мс ；

5 пользовательский интерфейс

5.1 Электрический интерфейс
Пользовательский электрический интерфейс: uart (ttl_3.3v)
Модель разъема: Чанджян разъем: A1257WR-S-6p, конкретное определение показано в следующей таблице:

приколоть	определение	объяснять
1	Власть есть	Питание, 4,5 ~ 16 В.
2	Власть негативно	Питание, земля
3	Power_on	Переключатель питания модуля, уровень TTL_3.3V; Модуль открыт (> 2,7 В) и модуль закрыт (<0,3 В);
4	Uart_tx	Передатчик последовательного порта, уровень TTL_3.3V
5	Uart_rx	Получающий серийный порт с уровнем TTL_3.3V
6	Гнездо	Нить
