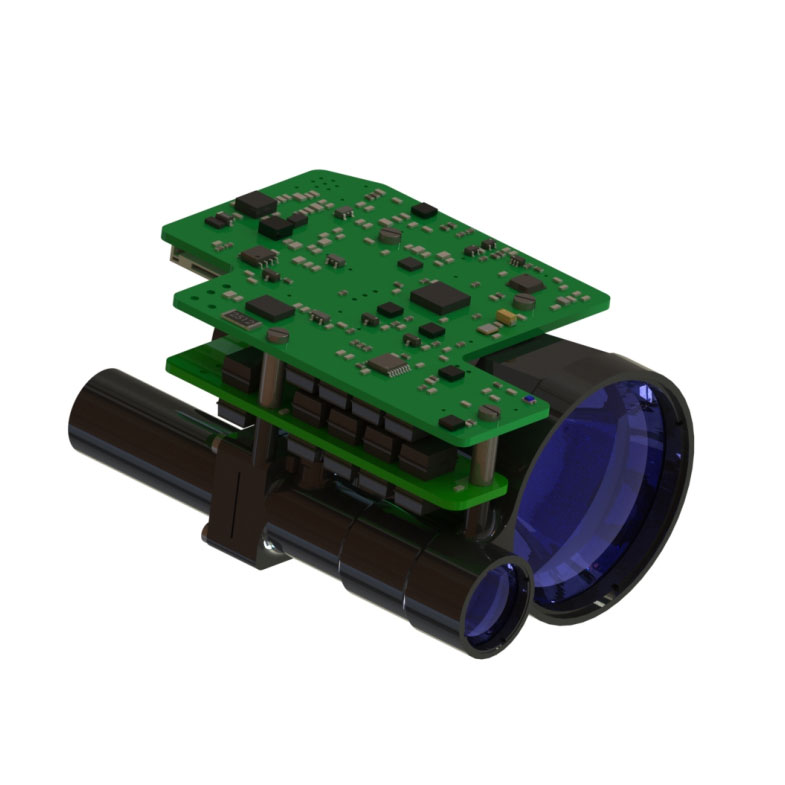

10 -километровый модуль лазерного дальности

Модуль Laser STA-D1013X 10 км применяет 1535-нм-лазерный модуль эрбийского стеклянного стекла, независимо разработанного Jioptics, который обладает характеристиками низкого энергопотребления, компактной структуры, высокой точности, длительного расстояния измерения и безопасности глаз человека.

Отправить запрос

Описание продукта

Максимальный диапазон измерения: целевой НАТО ≥10000 м; Типичная цель ≥13000 м
Точность диапазона ± 1 м
Точность измерения ≥ 98%
Вес ≤165G

10 -километровые функции модуля лазерного дальности

1. Интегрированный конструктивный дизайн, шоковой и вибрационная сопротивление, высокая надежность, сильная экологическая адаптивность;
2. 1535 нм насосная Q-переключенная эрбийская стеклянная лазерная лазерная конструкция конструкции и многоточечный режим уплотнения уплотнения, сильная способность анти-мизации, долговечный, длительный трудовой срок и безопасность глаз человека;
3. Внутренний интерфейс схемы - это все сварное проводное процесс подключения, твердое и надежное, что может избежать короткого замыкания или плохого контакта, вызванного свободным разъемом, окислением и водяным паром, а также повысить надежность и срок службы продукции.

Индекс производительности продукта для модуля лазерного дальномеров STA-D1013X

Элемент	Индекс
Модель	STA-D1013X
Работая длина волны	1535 нм ± 10 нм
Диапазон в диапазоне	50 м 13000м
	13000м	Типичная большая цель, видимость ≥ 25 км
	10000 м	Видимость ≥ 25 км, цель с 0,3 отражательной способностью для 2,3 млн. Транспортных средств 2,3 млн.
Влажность	≤ 60%
Точность диапазона	± 1M
Скорость точности	≥98%
Разрешение диапазона	≤50м
Угол дивергенции	≤0,3 МР
Частота диапазона	Однажды 1 Гц, 5 Гц, 10 Гц
Размер	≤89 мм × 62,5 мм × 46 мм
Напряжение	10 В ～ 14 В.
Рабочая энергопотребление	Среднее энергопотребление: ≤ 5W
Резервное энергопотребление	≤1,5 Вт
Рабочая температура	-40 ℃～+60 ℃
Температура хранения	-55 ℃～+70 ℃
Масса	≤165G

Интерфейс установки структуры для модуля дальности STA-D1013X

Функция продукта для датчика измерения STA-D1013X

● Функция лазерного диапазона;
● Функция самоопределения включения;
● Первая и последняя функция выбора цели;
● Функция стробирования диапазона;
● Установите автоматическую функцию интервала расстояния;
● Накапливать функцию времени излучения лазерной эмиссии;
● Полярность мощности обратная защита.

Электрический интерфейс

Требования к электрическому интерфейсу следующие:
● Напряжение источника питания: 10 В ~ 14 В;
● Среднее энергопотребление: ≤5 Вт;
● Вспомогательное энергопотребление: ≤1,5 Вт;
● Перекрестный тест между верхним концом компьютера и разъемом A1257H-10P конца дальномеров реализуется через разъем A1257H-10P. Расстояние конечного источника питания и определения контактов порта связи показаны в следующей таблице.

Определение PIN -контакта порта питания и порта связи на конце дальнодорого

PIN -код	Число	Направление передачи	Примечания
П-1	Гнездо	——	Связанная заземляющая проволока
П-2	Rs422_rx_n	I	Приемник дальности -
P-3	Rs422_rx_p	I	РЕДЕЛИВЕР ДЛЯ ДЕРЕКЦИИ +
P-4	Rs422_tx_n	O	Ранг -искатель вещатель -
P-5	Rs422_tx_p	O	Элянифруктный вещатель +
P-6	Северо -запад	——	поддерживать
P-7	Северо -запад	——	поддерживать
P-8	Северо -запад	——	поддерживать
P-9	P-	——	Питание, земля
P-10	P+	——	Питание, 10 В ~ 14 В.

Соединение разъема 1PIN Положение
