Электронный компас высокой точности 3D

Электронный 3D-компас STA-HD-805 Mini состоит из 3-осевого магнитного датчика, 3-осевого акселерометра и микропроцессора. Он включает в себя алгоритмы расчета углов тангажа, крена и курса, а также обеспечивает компенсацию и коррекцию мягких/жестких магнитных помех, обеспечивая высокоточное измерение ориентации. Он выводит трехмерные угловые данные: курс, тангаж и крен. Он широко используется в областях, требующих ориентации и навигации, таких как авиация, морское судоходство, измерение бурения и военное применение.

Отправить запрос

Описание продукта

★Высокая точность
Точность курса: 0,3°RMS (шаг≤40°).
Точность угла тангажа/крена: 0,3°RMS (наклон<80°).

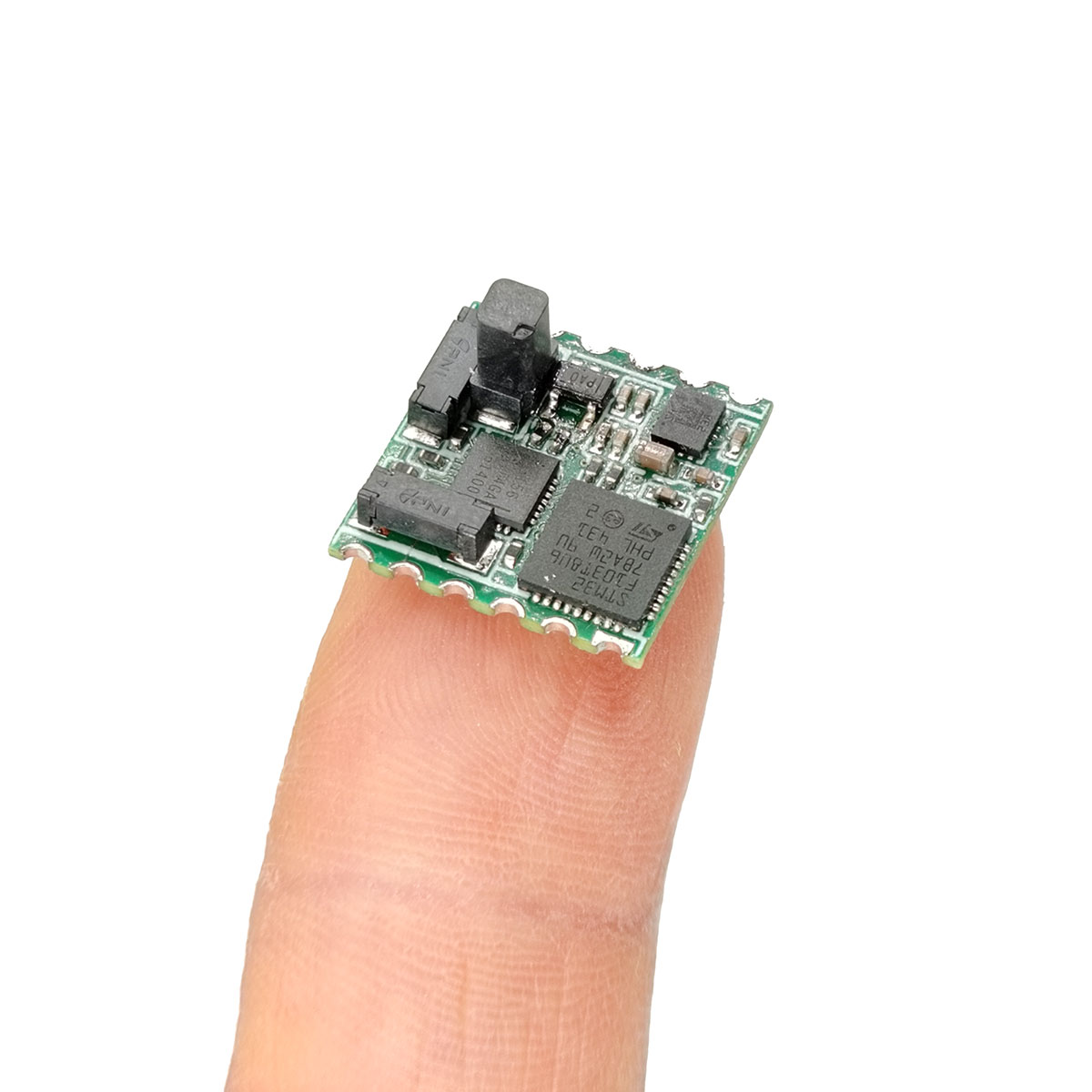

★Компактный размер: голая плата — 20 мм × 10 мм × 11 мм.
★Удобная для пользователя калибровка мягким/жестким магнитом: возможность калибровки мягким/жестким магнитом.

Применение продукта

●Морская навигация и геодезия
●Встроенная GPS-навигация.
●Инфракрасные тепловизоры
●Лазерные дальномеры
●Приборы для океанографических исследований.
●Беспилотные летательные аппараты
●Портативные телескопы

Параметры производительности

Параметр				Спецификация
Угол курса	Диапазон измерения			0°~359,9°
	Точность	Плоская калибровка (\|Шанг\|≤10°)		<0,3°(СКЗ)
		3D-калибровка (\|Вращение\|≤40°)		<0,5°(СКЗ)
	Разрешение			0,01°
	Повторяемость			0,1°(СКЗ)
Угол наклона	Диапазон измерения	Подача		-90°~90°
		Рулон		-180°~180°
	Точность	Подача	\|Наклон\|≤80°	<0,3°(СКЗ)
		Рулон	\|Крен\|≤80°	<0,3°(СКЗ)
	Разрешение			0,01°
	Повторяемость			0,1°(СКЗ)
Скорость обновления данных	≤10 Гц

Электрические характеристики и механические размеры

Параметр	Спецификация
Напряжение питания	5–9 В постоянного тока (типично: 5 В)
Рабочий ток	26 мА
Коммуникационный интерфейс	ТТЛ
Скорость передачи данных	300~115200 (по умолчанию: 115200)
Рабочая температура	-20℃~60℃
Температура хранения	-55℃~80℃
Размеры	22мм×10мм×11мм
Масса	1,1 г
Разъем	Кабельные выводы

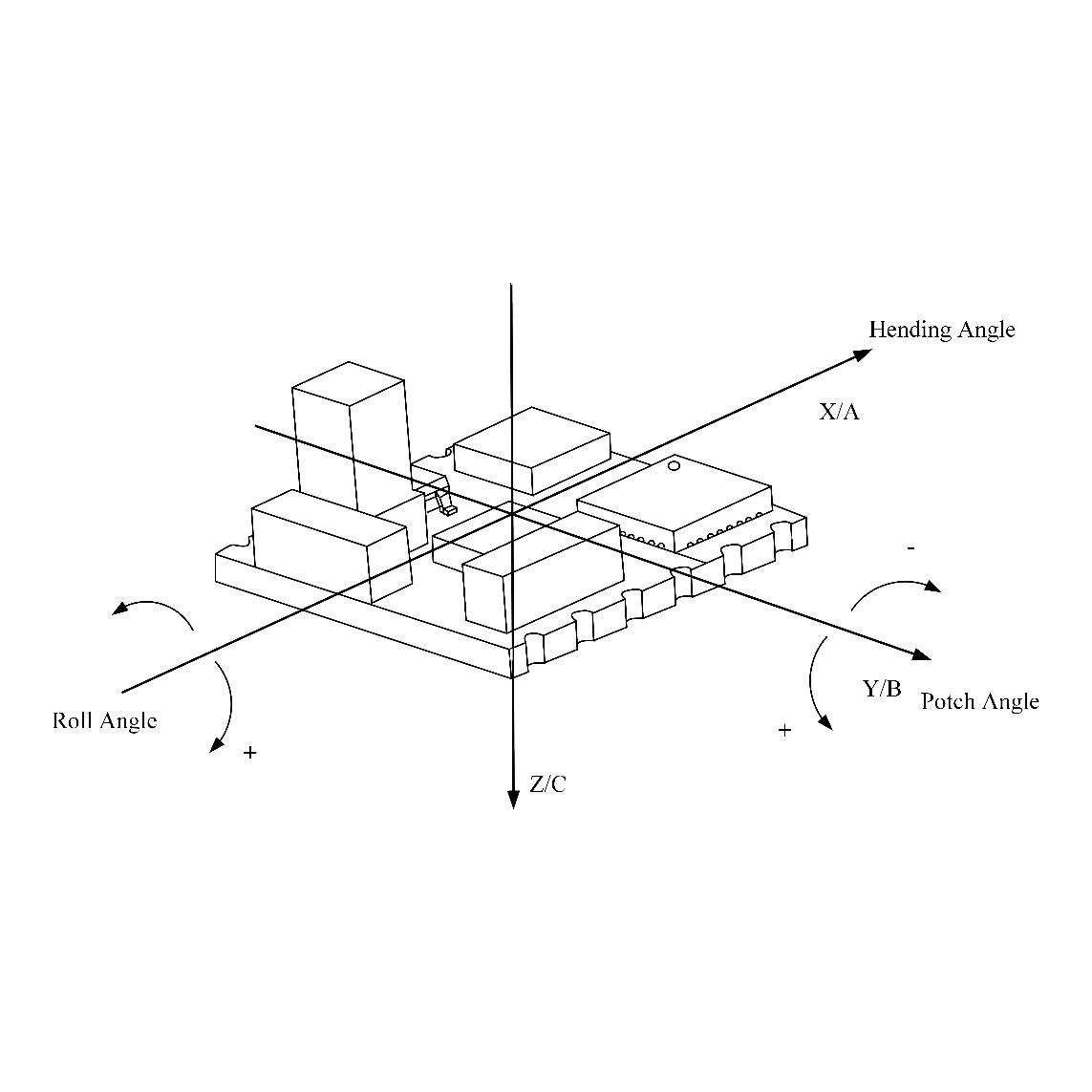

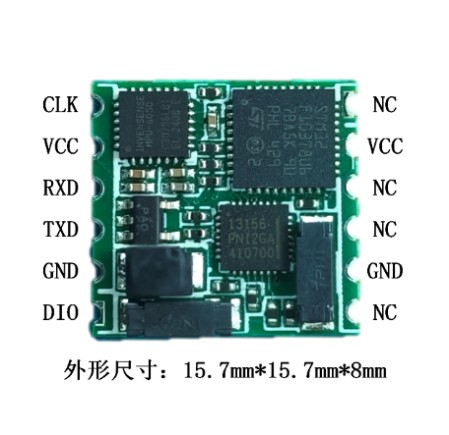

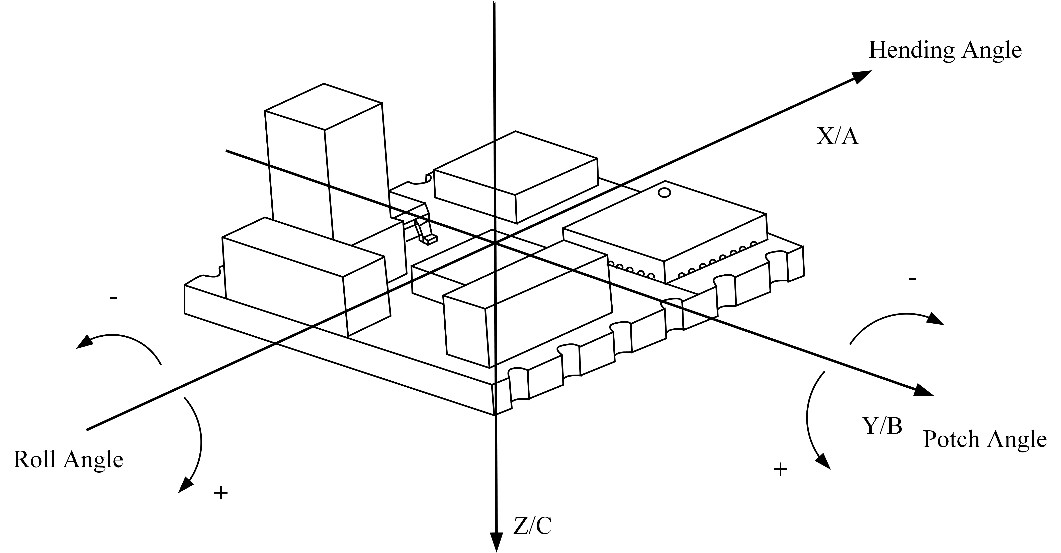

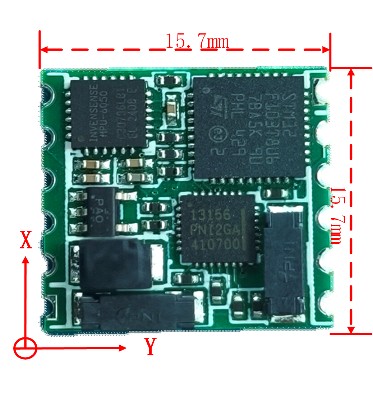

Габаритные размеры и определения интерфейсов

Экологические требования и рекомендации по установке компаса

а) Перед использованием компаса рекомендуется выполнить калибровку магнитного поля для повышения точности измерения курса. Если магнитная среда изменится или точность измерений станет неудовлетворительной, немедленно откалибруйте компас. б) Для оптимальной точности курса установите компас на платформу как можно дальше от магнитных помех. Хотя STA-HD-805 может калибровать мягкие и жесткие магнитные помехи, присутствующие на платформе, более сильные помехи приведут к ухудшению точности курса после калибровки.

в) Избегайте установки компаса на платформах или в местах с переменными магнитными помехами. Компас может эффективно корректировать только статические мягкие и жесткие магнитные помехи, но не переменные магнитные помехи. Поэтому выбирайте место установки как можно дальше от источников переменных магнитных полей, таких как электродвигатели, двигатели, линии электропередачи переменного тока, трансформаторы и различные электромагнитные выключатели.

г) Компас не может выполнять точные измерения на платформах, испытывающих вибрацию, тряску или нестационарное движение.
