Высокоточные 3D электронные датчики компаса

Миниатюрный электронный 3D-компас STA-HD807 включает в себя 3-осевой магнитный датчик, 3-осевой акселерометр и микропроцессор. Он имеет встроенные алгоритмы расчета курса, угла тангажа и крена, а также поддерживает компенсацию и коррекцию как жестких, так и мягких магнитных помех, обеспечивая высокоточное измерение ориентации.

Отправить запрос

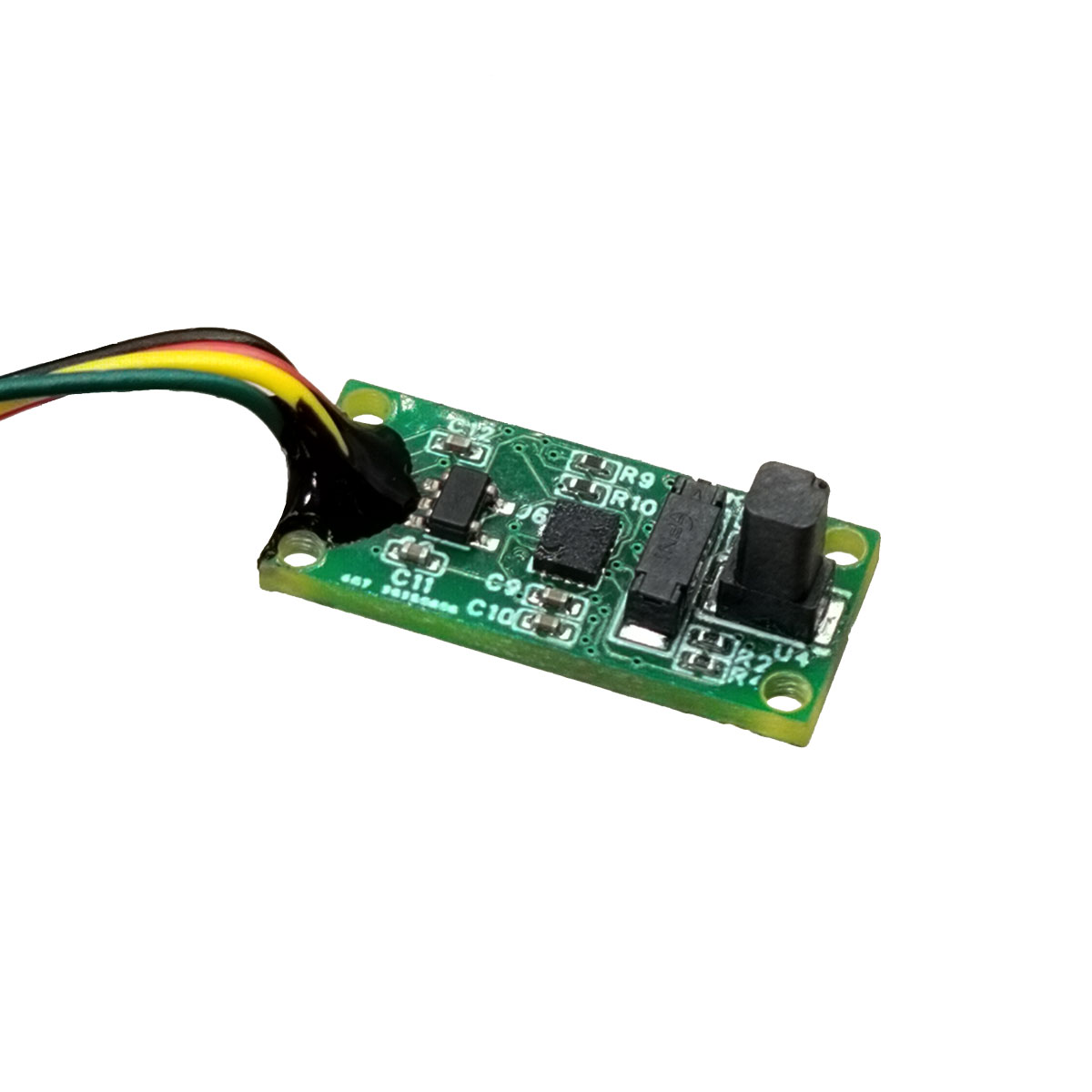

Описание продукта

Он предоставляет пользователям трехмерные угловые данные, включая курс, тангаж и крен. Этот модуль широко применяется в авиации, морской навигации, буровых изысканиях, военной и других областях, где требуется высокопроизводительная ориентация и навигация.

Особенности продукта

★Высокая точность
Точность отклонения от курса: 0,3°RMS (тангаж≤40°).
Точность угла тангажа/крена: 0,3°RMS (наклон<80°).

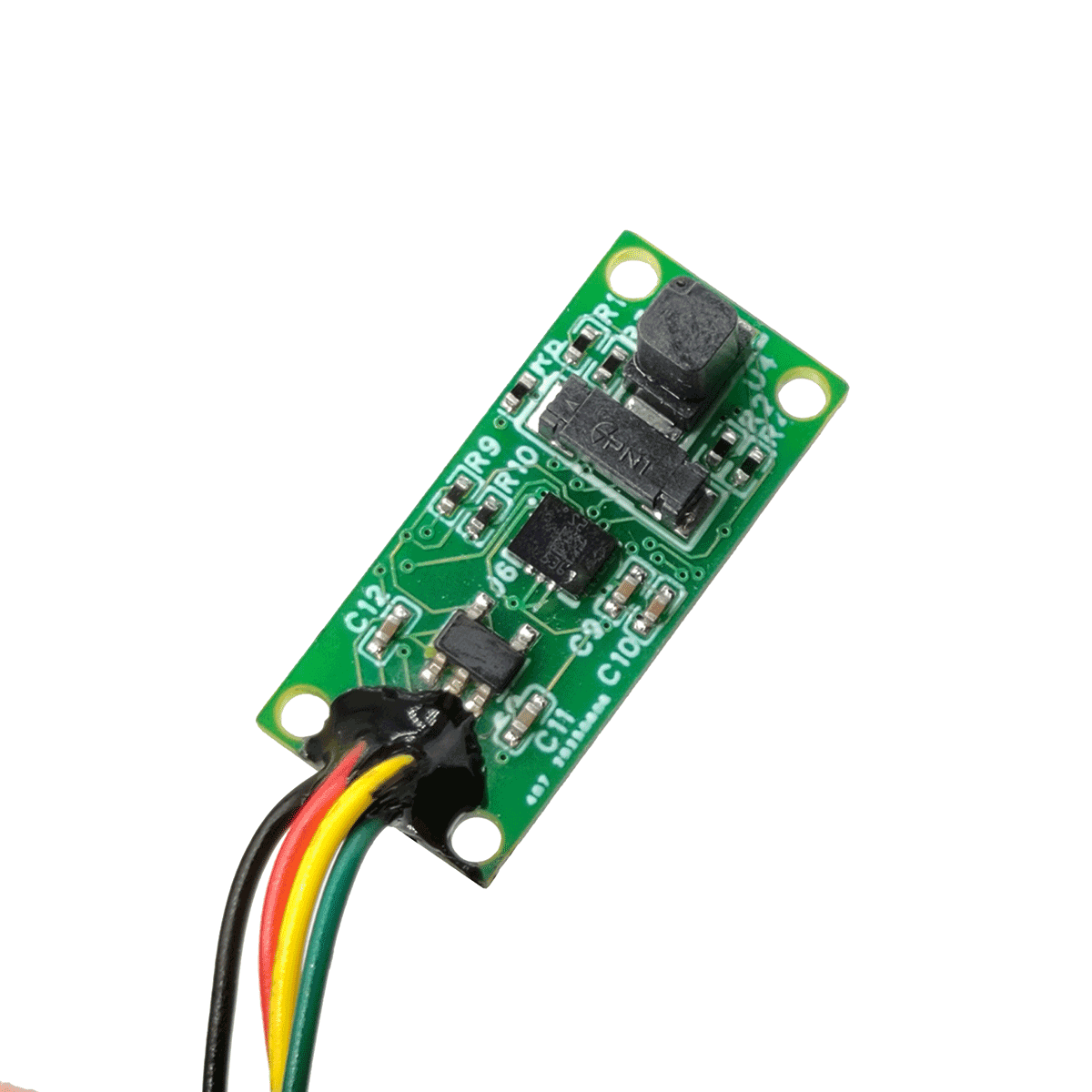

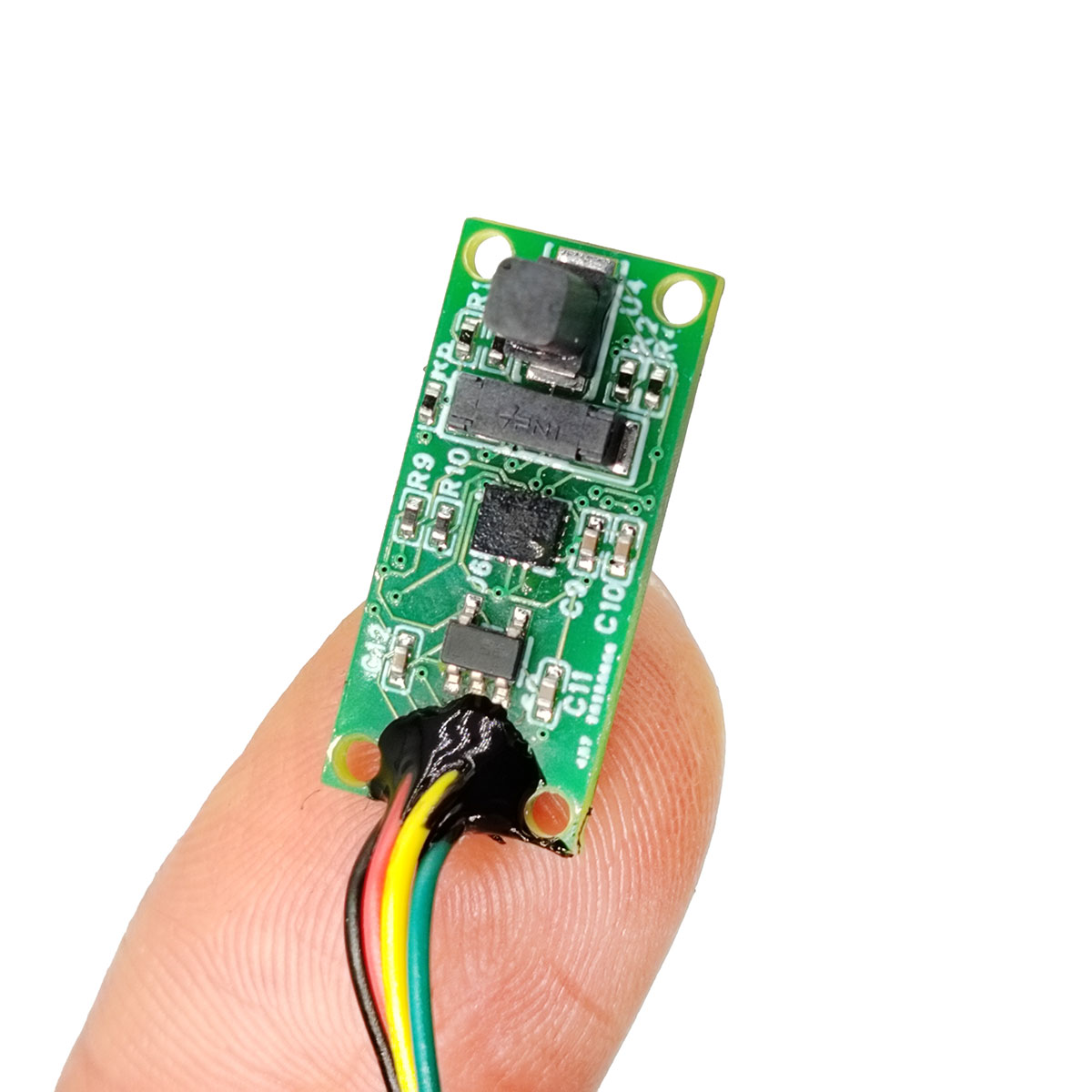

★Компактный размер: голая плата — 20 мм × 10 мм × 8 мм (толщина печатной платы: 1,6 мм)
★Удобная для пользователя калибровка мягким/жестким магнитом: возможность калибровки мягким/жестким магнитом.

Применение продукта

●Морская навигация и геодезия
●Встроенная GPS-навигация.
●Инфракрасные тепловизоры
●Лазерные дальномеры
●Приборы для океанографических исследований.
●Беспилотные летательные аппараты
●Портативные телескопы

Параметры производительности

Параметр				Спецификация
Угол отклонения от курса	Диапазон измерения			0°~359,9°
	Точность	Плоская калибровка (\|Шанг\|≤10°)		<0,3°(СКЗ)
		3D-калибровка (\|Вращение\|≤40°)		<0,5°(СКЗ)
	Разрешение			0,01°
	Повторяемость			0,1°(СКЗ)
Угол наклона	Диапазон измерения	Подача		-90°~90°
		Рулон		-180°~180°
	Точность	Подача	\|Наклон\|≤80°	<0,3°(СКЗ)
		Рулон	\|Крен\|≤80°	<0,3°(СКЗ)
	Разрешение			0,01°
	Повторяемость			0,1°(СКЗ)
Скорость обновления данных	≤10 Гц

Электрические характеристики и механические размеры

Параметр	Спецификация
Напряжение питания	5–9 В постоянного тока (типично: 5 В)
Рабочий ток	26 мА
Коммуникационный интерфейс	ТТЛ
Скорость передачи данных	300~115200 (по умолчанию: 115200)
Рабочая температура	-20℃~60℃
Температура хранения	-55℃~80℃
Размеры	22мм×10мм×8мм
Масса	1,1 г
Разъем	Кабельные выводы

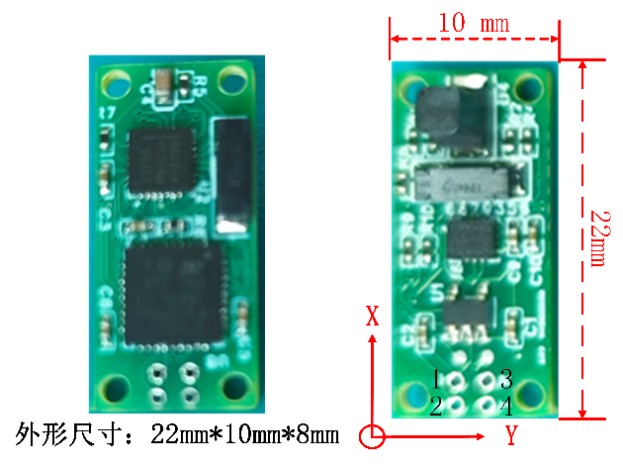

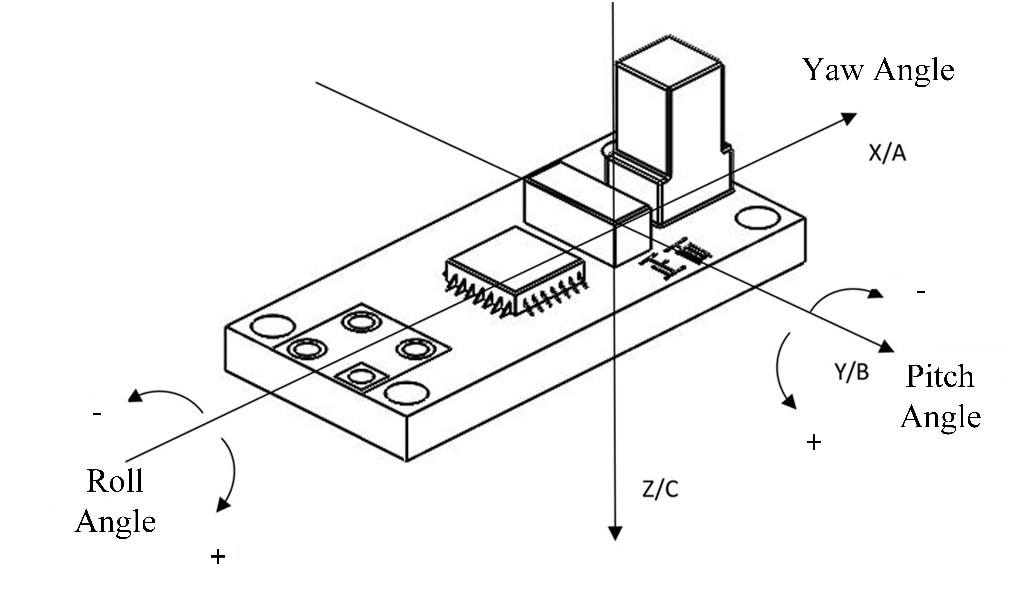

Габаритные размеры и определения интерфейсов

Номер контакта	Имя	Цвет	Описание
1	ВКК	(Красный)	Положительный источник питания
2	Земля	（Черный）	Минус источника питания (земля)
3	прием	（Синий/Желтый）	Прием по последовательному каналу связи (Rx), передача по последовательному каналу связи (Tx) Уровень TTL +3,3 В, скорость передачи данных по умолчанию 115 200 бод
4	TXD	(Зеленый)

Экологические требования и рекомендации по установке компаса

а) Перед использованием компаса рекомендуется выполнить калибровку магнитного поля для повышения точности измерения курса. Если магнитная среда изменится или точность измерений станет неудовлетворительной, немедленно откалибруйте компас. б) Для оптимальной точности курса установите компас на платформу как можно дальше от магнитных помех. Хотя STA-HD-807 может калибровать мягкие и жесткие магнитные помехи, присутствующие на платформе, более сильные помехи приведут к ухудшению точности курса после калибровки.

в) Избегайте установки компаса на платформах или в местах с переменными магнитными помехами. Компас может эффективно корректировать только статические мягкие и жесткие магнитные помехи, но не переменные магнитные помехи. Поэтому выбирайте место установки как можно дальше от источников переменных магнитных полей, таких как электродвигатели, двигатели, линии электропередачи переменного тока, трансформаторы и различные электромагнитные выключатели.

г) Компас не может выполнять точные измерения на платформах, испытывающих вибрацию, тряску или нестационарное движение.
