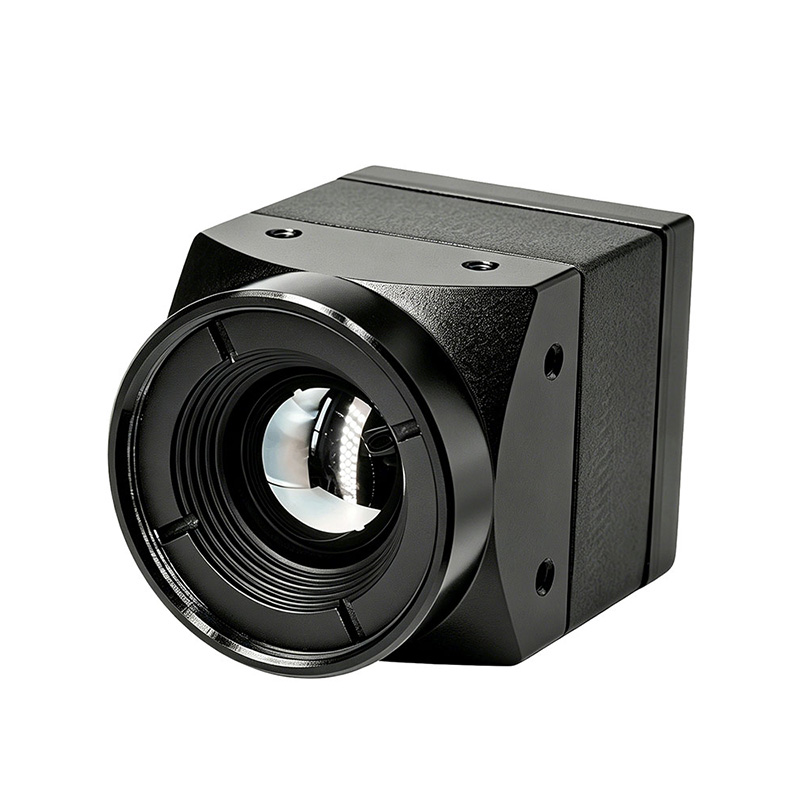

Тепловизионная камера с объективом 640x512 и диаметром 9,1 мм для FPV-дрона
Тепловизионная камера с объективом 640x512 и диаметром 6,9 мм для FPV-дрона
Тепловизионная камера с объективом 640x512 и диаметром 4,1 мм для FPV-дрона
Модуль лазерного дальномера, безопасный для глаз, дальность действия 3 км.- Все новые продукты
Тепловизионная камера с объективом 640x512 и диаметром 6,9 мм для FPV-дрона
Серия STA-IR640-M представляет собой высокопроизводительный неохлаждаемый модуль инфракрасного изображения, доступный с различными характеристиками объективов, включая 4,1 мм, 6,9 мм, 9,1 мм и 13 мм. Оснащенный 12-микронным инфракрасным детектором WLP с высокой частотой кадров и инфракрасным чипом ISP собственной разработки 2-го поколения, он обеспечивает выдающиеся характеристики изображения при оптимальной общей экономической эффективности.
Отправить запрос
Описание продукта
Благодаря компактному размеру, небольшому весу и низкому энергопотреблению модуль полностью соответствует требованиям SWaP (размер, вес, мощность) для легких приложений.
Благодаря использованию передовых интеллектуальных алгоритмов визуализации во всей серии он обеспечивает плавный вывод изображения без дрожания, представляя стабильные инфракрасные изображения с мелкими деталями и четкими слоями. Между тем, он интегрирован с несколькими стандартными цифровыми интерфейсами, обеспечивая надежную совместимость для гибкого подключения к различным аппаратным платформам интеллектуальной обработки.
Благодаря использованию передовых интеллектуальных алгоритмов визуализации во всей серии он обеспечивает плавный вывод изображения без дрожания, представляя стабильные инфракрасные изображения с мелкими деталями и четкими слоями. Между тем, он интегрирован с несколькими стандартными цифровыми интерфейсами, обеспечивая надежную совместимость для гибкого подключения к различным аппаратным платформам интеллектуальной обработки.
Особенности продукта
⚫ Высокая частота кадров
⚫ Стандартный беззатворный алгоритм
⚫ Высококачественное отображение изображения
⚫ Более высокая себестоимость
⚫ Стандартный беззатворный алгоритм
⚫ Высококачественное отображение изображения
⚫ Более высокая себестоимость
Сценарии применения
Поиск БПЛА: фотоэлектрический модуль.
⚫ Портативный терминал: портативный для улицы, шлем ночного видения.
⚫ Охранно/пожарная проверка: промышленный мониторинг, сканирование периметра, досмотровые роботы, пожарная предупреждение, пожарные каски.
⚫ Интеллектуальная интеграция: помощники вождения, умная бытовая техника.
⚫ Портативный терминал: портативный для улицы, шлем ночного видения.
⚫ Охранно/пожарная проверка: промышленный мониторинг, сканирование периметра, досмотровые роботы, пожарная предупреждение, пожарные каски.
⚫ Интеллектуальная интеграция: помощники вождения, умная бытовая техника.
Параметры объектива
| Формат массива | EFL/F# | Тип фокуса | Угол обзора (Г×В) | ИФОВ |
| 640×512 | 4. 1 ммF1.2 | Атермальный | 100° ×82° | 2,93 мрад |
| 6,9 ммФ1.0 | 62,9° ×50,4° | 1,74 мрад | ||
| 9. 1ммF1.0 | 48,1°×38,4° | 1,32 мрад | ||
| 13 ммF1,2 | 33,5°×26,9° | 0,92 мрад | ||
| 25 ммF1.2 | 17,5°×14° | 0,48 мрад | ||
| 45 ммF1.2 | 9,7°×7,8° | 0,27 мрад |
Примечание. Структуру установки объектива и камеры можно настроить по индивидуальному заказу.
Характеристики продукта
| Индекс производительности | СТА-ИР640-М | |
| Тип детектора | VOx неохлаждаемый IRFPA | |
| Разрешение | 640×512 | |
| Шаг пикселя | 12 мкм | |
| Частота кадров | 50 Гц | |
| Спектральный диапазон | 8～ 14 мкм | |
| NETD | ≤40мК при 25℃, Ф# 1,0 | |
| Настройка изображения | ||
| Регулировка яркости и контрастности | Ручной/Автоматический | |
| Полярность | Черный-горячий/белый-горячий | |
| Цветовые палитры | Поддержка (1) | |
| Обработка изображений | Алгоритм контроля температуры (без TEC) | |
| ДНР | ||
| ДДЕ | ||
| Выравнивание гистограммы | ||
| Зеркало изображения | Влево-вправо/вверх-вниз/диагональ | |
| Внешняя синхронизация | 10 ~ 50 Гц, триггер по нарастающему фронту | Никто |
| Источник питания(2) | ||
| Диапазон источников питания | 5~12 В постоянного тока | |
| Типичное энергопотребление при 25 ℃ | ≤0,50 Вт | ≤0,40 Вт |
| Интерфейсы(2) | ||
| Видео | USB | |
| ЦВБС | ||
| 2-полосный МИПИ | ||
| Последовательные интерфейсы связи | УАРТ | |
| Физические свойства (без линзы и компонента расширения) | ||
| Масса | 8г | |
| Размер | 21 мм × 21 мм | |
| Экологическая адаптация | ||
| Диапазон рабочих температур | -40℃ ~ + 80℃(-20℃ ~ + 60℃ для радиометрической функции) | |
| Диапазон температур хранения | -45℃ ~+85℃ | |
| Влажность | 5～ 95%, без конденсации | |
| Вибрация(3) | 6,06 г, случайная вибрация, все осевые | |
| Шок(3) | 8 0 , 4 мс, пилообразная волна по заднему фронту, 3 - ось, 6 - направление | |
Примечание:
(1) Характеристики источника питания и интерфейса применимы только к стандартной заводской конфигурации и не применимы к расширенным компонентам. Подробную информацию о функциях расширенных компонентов см. в Руководстве пользователя расширенных компонентов.
(2) Расширенные компоненты, изготовленные по индивидуальному заказу, доступны по запросу. При необходимости вы можете связаться с нами для индивидуальной настройки.
(1) Характеристики источника питания и интерфейса применимы только к стандартной заводской конфигурации и не применимы к расширенным компонентам. Подробную информацию о функциях расширенных компонентов см. в Руководстве пользователя расширенных компонентов.
(2) Расширенные компоненты, изготовленные по индивидуальному заказу, доступны по запросу. При необходимости вы можете связаться с нами для индивидуальной настройки.

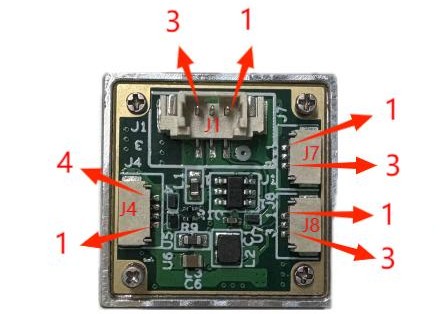

Определение контакта:
J1:3-контактный интерфейс CVBS
J1:3-контактный интерфейс CVBS
| 1 | ЦВБС | Выход | Видеосигнал CVBS |
| 2 | Земля | ВЛАСТЬ | Заземленный |
| 3 | +5-12В | Власть |
J4: 4-контактный USB-интерфейс
| 1 | +5В |
| 2 | USBDM |
| 3 | USBDP |
| 4 | Земля |
Формат вывода видео USB (3 формата опционально):
1. УФК
2. Стандарты сжатия видео H.264, H.264H.
3. Стандарт сжатия видео MJPEG с регулируемой скоростью передачи данных от 40 до 16384 кбит/с; скорость передачи данных можно регулировать и настраивать
2. Стандарты сжатия видео H.264, H.264H.
3. Стандарт сжатия видео MJPEG с регулируемой скоростью передачи данных от 40 до 16384 кбит/с; скорость передачи данных можно регулировать и настраивать
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | Земля |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | Земля |

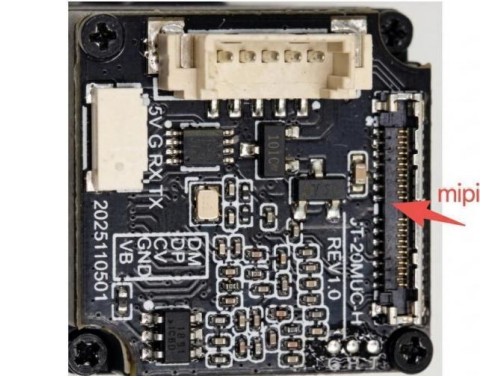

Тип 26-контактного разъема: DF56C-26S-0,3 В (51)
| Приколоть | Определение | Функция | Примечание |
| 1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26 | Северная Каролина |
|
|
| 5, 7, 9, 11, 13 | ВДД | потребляемая мощность | 5--12В |
| 16 | прием | УАРТ RXD | 3,3 В |
| 14 | TXD | UART txd | 3,3 В |
| 6 | МИПИ_ДП0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | МИПИ_DP1 |
|
|
| 12 | МИПИ_DN1 |
|
|
| 15 | МИПИ_CKP |
|
|
| 17 | МИПИ_CKN |
|
|

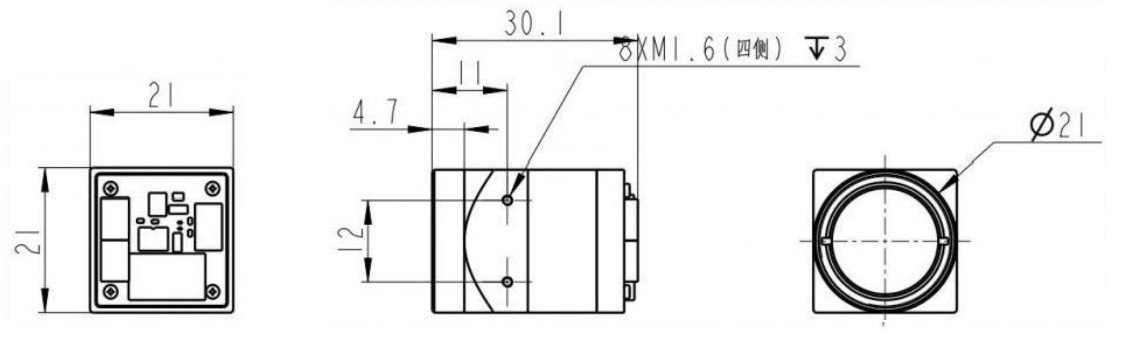

Конструктивные размеры модуля
Примечание. Размер модуля и структуру установки можно настроить в соответствии с требованиями.
