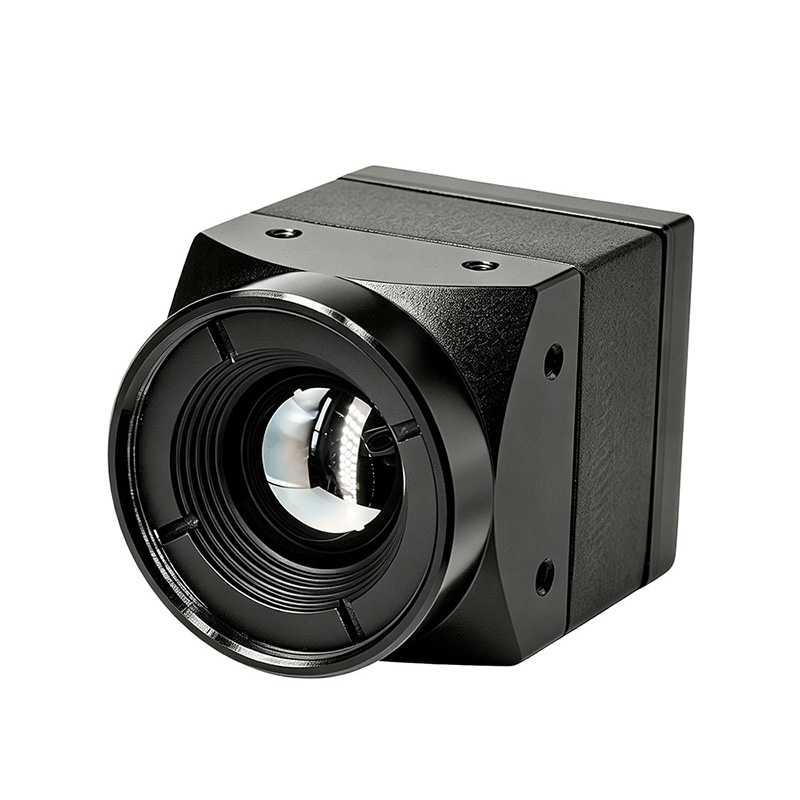

Тепловизионная камера с объективом 640x512 и диаметром 13 мм для FPV-дрона

Серия STA-IR640-M представляет собой высокопроизводительный неохлаждаемый модуль инфракрасного изображения, доступный с различными характеристиками объективов, включая 4,1 мм, 6,9 мм, 9,1 мм и 13 мм. Оснащенный 12-микронным инфракрасным детектором WLP с высокой частотой кадров и инфракрасным чипом ISP собственной разработки 2-го поколения, он обеспечивает выдающиеся характеристики изображения при оптимальной общей экономической эффективности.

Отправить запрос

Описание продукта

Благодаря компактному размеру, небольшому весу и низкому энергопотреблению модуль полностью соответствует требованиям SWaP (размер, вес, мощность) для легких приложений.

Благодаря использованию передовых интеллектуальных алгоритмов визуализации во всей серии он обеспечивает плавный вывод изображения без дрожания, представляя стабильные инфракрасные изображения с мелкими деталями и четкими слоями. Между тем, он интегрирован с несколькими стандартными цифровыми интерфейсами, обеспечивая надежную совместимость для гибкого подключения к различным аппаратным платформам интеллектуальной обработки.

Особенности продукта

⚫ Высокая частота кадров
⚫ Стандартный беззатворный алгоритм
⚫ Высококачественное отображение изображения
⚫ Более высокая себестоимость

Сценарии применения

Поиск БПЛА: фотоэлектрический модуль.
⚫ Портативный терминал: портативный для улицы, шлем ночного видения.
⚫ Охранно/пожарная проверка: промышленный мониторинг, сканирование периметра, досмотровые роботы, пожарная предупреждение, пожарные каски.
⚫ Интеллектуальная интеграция: помощники вождения, умная бытовая техника.

Параметры объектива

Формат массива	EFL/F#	ФокусТип	Угол обзора (Г×В)	ИФОВ
640×512	4. 1 ммF1,2	Атермальный	100°×82°	2,93 мрад
	6,9 ммF1,0		62,9°×50,4°	1,74 мрад
	9. 1 ммF1.0		48,1°×38,4°	1,32 мрад
	13 ммF1,2		33,5°×26,9°	0,92 мрад
	25 ммF1.2		17,5°×14°	0,48 мрад
	45 ммF1.2		9,7°×7,8°	0,27 мрад

Примечание. Структуру установки объектива и камеры можно настроить по индивидуальному заказу.

Характеристики продукта

Индекс производительности	СТА-ИР640-М
Тип детектора	VOxНеохлаждаемый IRFPA
Разрешение	640×512
ПиксельПитч	12 мкм
Частота кадров	50 Гц
Спектральный диапазон	8~14 мкм
NETD	≤40мК при 25℃,Ф# 1,0
Настройка изображения
Регулировка яркости и контрастности	Ручной/Автоматический
Полярность	Черный-горячий/белый-горячий
Цветовые палитры	Поддержка(1)
Обработка изображений	Алгоритм контроля температуры (с oTEC)
	ДНР
	ДДЕ
	Выравнивание гистограммы
ИзображениеЗеркало	Влево-вправо/вверх-вниз/диагональ
Внешняясинхронизация	10 ~ 50 Гц, триггер с восходящим краем	Никто
Источник питания(2)
Диапазон питания	5~12 В постоянного тока
Типичная мощность Потребление при 25 ℃	≤0,50 Вт	≤0,40 Вт
Интерфейсы(2)
Видео	USB
	ЦВБС
	2полосныйМИПИ
Последовательные интерфейсы связи	УАРТ
Физические свойства (без линзы и компонента расширения)
Масса	8г
Размер	21мм×21мм
Экологическая адаптация
Операционная Диапазон температур	-40℃~+80℃(-20℃~+60℃для радиометрической функции)
Диапазон температур хранения	-45℃~+85℃
Влажность	5~95%, без конденсации
Вибрация(3)	6,06 г, случайная вибрация, аллаксиальный
Шок(3)	80, 4 мс, пилообразная волна по задней кромке, 3 оси, 6 направлений

Примечание:
(1) Характеристики источника питания и интерфейса применимы только к стандартной заводской конфигурации и не применимы к расширенным компонентам. Подробную информацию о функциях расширенных компонентов см. в Руководстве пользователя расширенных компонентов.

(2) Расширенные компоненты, изготовленные по индивидуальному заказу, доступны по запросу. При необходимости вы можете связаться с нами для индивидуальной настройки.

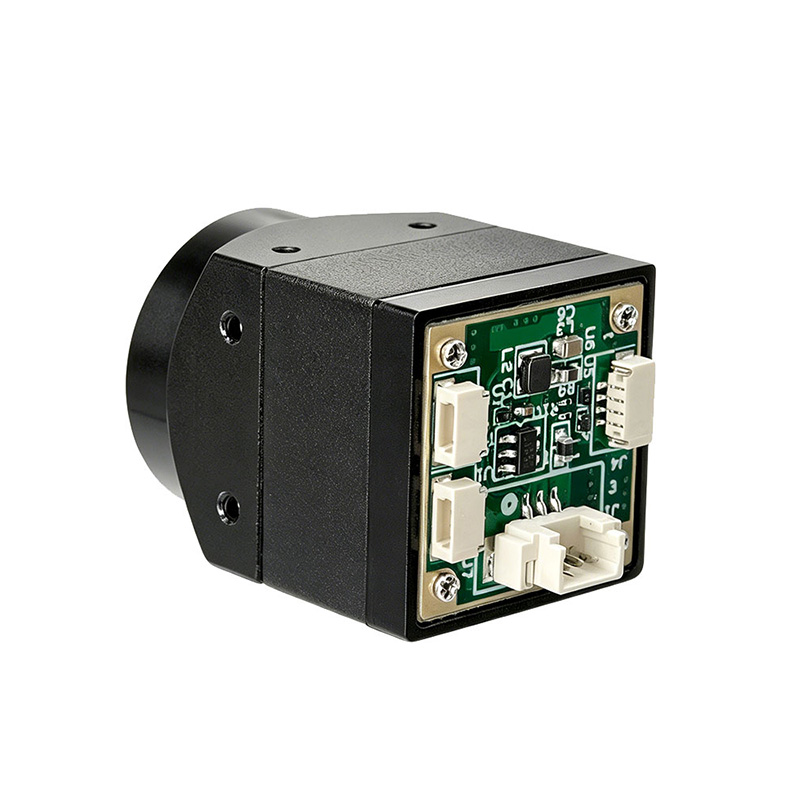

Определение контакта:
J1:3-контактный интерфейс CVBS

1	ЦВБС	Выход	Видеосигнал CVBS
2	Земля	ВЛАСТЬ	Заземленный
3	+5-12В	ВЛАСТЬ	Власть

J4: 4-контактный USB-интерфейс

1	+5В
2	USBDM
3	USBDP
4	Земля

Формат вывода видео USB (3 формата опционально):

1. УФК
2. Стандарты сжатия видео H.264, H.264H.
3. Стандарт сжатия видео MJPEG с регулируемой скоростью передачи данных от 40 до 16384 кбит/с; скорость передачи данных можно регулировать и настраивать

J7,3PIN

1	UART1_TX
2	UART1_RX
3	Земля

J8,3PIN

1	UART0_TX
2	UART0_RX
3	Земля

Тип 26-контактного разъема: DF56C-26S-0,3 В (51)

Приколоть	Определение	Функция	Примечание
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	Северная Каролина
5, 7, 9, 11, 13	ВДД	потребляемая мощность	5--12В
16	прием	УАРТ RXD	3,3 В
14	TXD	UART txd	3,3 В
6	МИПИ_ДП0
8	MIPI_DN0
10	МИПИ_DP1
12	МИПИ_DN1
15	МИПИ_CKP
17	МИПИ_CKN

Конструктивные размеры модуля

Примечание. Размер модуля и структуру установки можно настроить в соответствии с требованиями.
