Модуль лазерного дальномера 3 км

Модуль LRF имеет один режим измерения, только одно измерение, режим непрерывного измерения, в соответствии с выбранной частотой дискретизации возвращаются непрерывные результаты.
Диапазон измерений до 3200Mï¼¼Forestï¼
Частота дискретизации 1 Гц
Точность измерения (0,3 м)
Интерфейс связи: TTL/RS232/485 (BautRate=600-19200)
Все инструкции в шестнадцатеричном формате

Модуль лазерного дальномера JIOPTICS® Long Range обеспечивает надежную обратную связь по дальности и последовательный выход TTL/RS232/485. Подходит для индивидуальной интеграции продуктов, особенно для модулей БПЛА, тепловизоров, приборов ночного видения, цифровых прицелов и других продуктов. Добро пожаловать на покупку модуля лазерного дальномера 3 км у нас.

Модель:M30X

Отправить запрос PDF скачатьЗагрузить

Описание продукта

ДЖИОПТИКА

M30X — превосходный модуль дистанционного лазерного дальномера для наружного применения. Он широко используется в высокоинтегрированных системах, таких как блок БПЛА и тепловизор. Дальность измерения до 3200 метров (лес)
Особенности: Низкое энергопотребление, стабильная работа, небольшой размер и малый вес.

Параметр продукта (спецификация)

Название модели	М30Х
Измерение расстояния	5~4500 м (тип.) Лес: 5~3200 м, Малая цель: 5~1600 м
Разрешение	0,1 мм
Частота	1 Гц
Длина волны	905 нм
Дивергенция	5 мрад/2,5 мрад (настраивается)

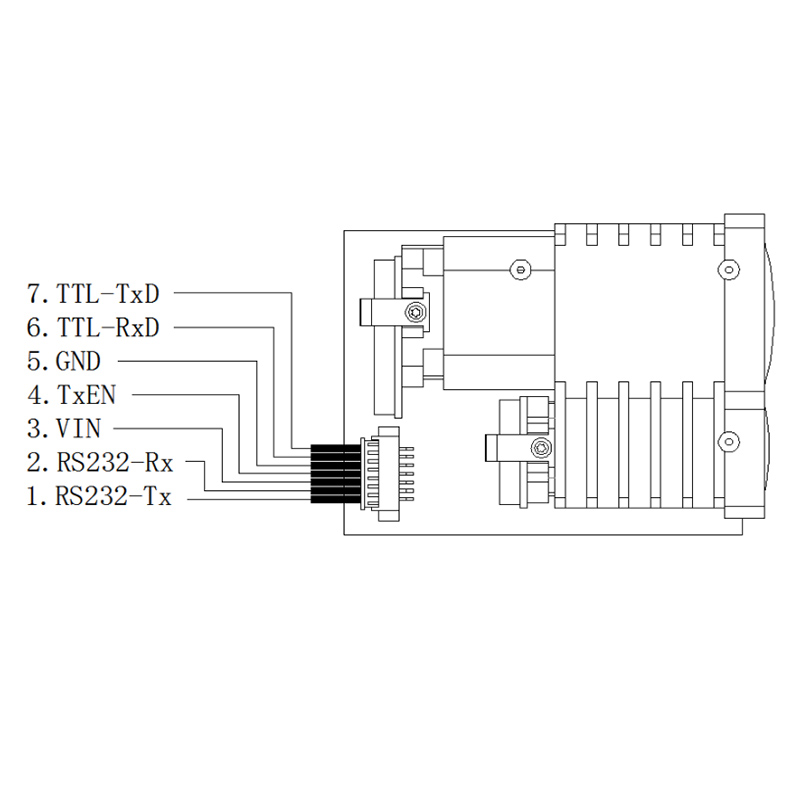

Коммуникационный интерфейс	Стандарт: ТТЛ/РС232/485
Сигнал связи	ТТЛ-выход
Входное напряжение	3 ~ 5 В
Рабочий ток	80 мА ~ 230 мА
Лазерная безопасность	Класс 1
Потребляемая мощность
Рабочая Температура	-20 ~ 50 °С

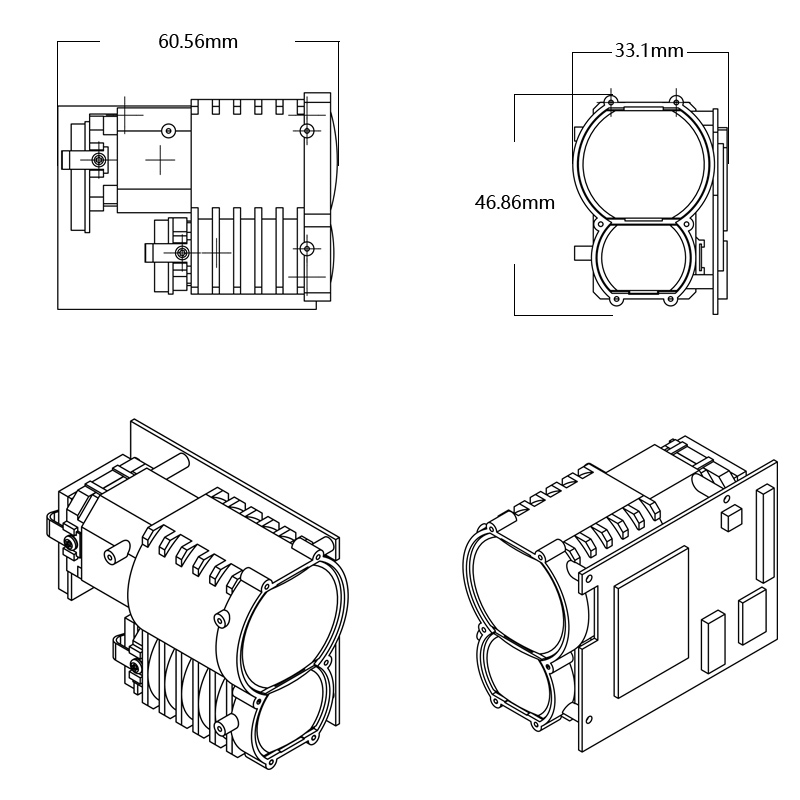

Измерение	60,56 х 33,1 х 48,68 мм
Режим дальности	импульсный режим
Масса	¤35 г

Характеристика продукта и применение

Модуль лазерного дальномера M30X Long для измерения целей
Типичные цели (коэффициент отражения 80%) диапазон измерения ≥ 4,5 км
Большая белая стена – 3,5 км.
Диапазон измерения леса (отражательная способность 15%) ≥3,2 км
Диапазон измерения малых целей ≥ 1,6 км

OEM-модули и индивидуальные решения

M30X предназначен для системных интеграторов, которым требуется удобное, мощное и компактное решение для лазерной локации. Он обеспечивает надежную работу в широком диапазоне приложений.

Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может измеряться на большом расстоянии. Он подходит для портативных устройств (тепловизионных), приложений для установки оружия, портативных систем и легких наборов датчиков, а также беспилотных летательных аппаратов или UGV.
