Тепловизионная камера с объективом 640x512 и диаметром 9,1 мм для FPV-дронаМодуль лазерного дальномера STA-D30X с дальностью действия 3 км разработан с использованием лазера на эрбиевом стекле с длиной волны 1535 нм и рассчитан на безопасность глаз класса 1/1M. Изделие оснащено одноимпульсным дальномером и способно измерять расстояния до 3000 м для транспортных средств и 5 км для зданий. Он поставляется с интерфейсами UART (TTL_3,3 В)/RS422 и предоставляет программное обеспечение для тестирования и протоколы связи для главного компьютера, что упрощает работу пользователя. Разработка. Продукт компактен, легок и стабилен, что делает его идеальным для интеграции с тепловизорами, приборами ночного видения, поворотно-наклонными устройствами, установленными на автомобиле, и бортовыми модулями.
Модуль безопасности для глаз на расстоянии 3 км состоит в основном из лазерного модуля, приемной антенны, компонента обнаружения, аппаратной платы, основной конструкции и т. д.
Параметр производительности
| Название проекта | Технический параметр | Примечания |
| Модель продукта | СТА-D30X | |
| Безопасность глаз | Класс 1 (МЭК 60825-1) | |
| Длина лазерной волны | 1535±5 нм | |
| Прицельная дальность | Φ13 мм | |
| Приемная апертура | Φ16,5 мм | |
| Диапазон измерения | 15-5000м | |
| Максимальный диапазон измерения | ≥7000м | Типичные цели; Отражательная способность ≥80% |
| ≥5000м | Здание;Отражательная способность ≥60% | |
| ≥3000м | Цель НАТО | |
| ≥2000м | человек | |
| ≥1000 м | УФА | |
| Минимальный диапазон измерения | 15 м | |
| Точность измерения дальности | ±1 м (СКЗ) | |
| Частота диапазона | 1-10 Гц | |
| Разрешение дальности | 20 м | |
| Точность | ≥98% | |
| Частота ложных тревог | ≤ 1% | |
| Обнаружение нескольких целей | 3 (максимальное количество) | |
| Электрические индикаторы | ||
| Тип интерфейса | УАПП(TTL_3,3В) | |
| Скорость передачи данных | 115 200 бит/с (заводская настройка по умолчанию)/57 600 бит/с/9 600 бит/с | |
| Рабочее напряжение | 4,5~16 В постоянного тока | |
| Рассеяние мощности | дождаться подходящего момента | ≤0,6 Вт |
| работа | ≤1,5 Вт при 1 Гц | |
| пиковое значение | ≤7 Вт при 12 В | |
| Физические характеристики | ||
| Масса | 32±1 г | |
| Размер | 48×30,5×21 мм | |
| плеть | 1200 г, 1 мс | |
| Вибрация | 5–50–5 Гц, 1 октава/мин, 2,5 г | |
| Стабильность лазерной оси | ≤0,05 мрад | |
| Оптическая ось параллельна погрешности установки. | ≤0,3 мрад | |
| Экологическая пригодность | ||
| Рабочая температура | -40~+70 °С | |
| Температура хранения | -55~+75 °С | |
| Температурный приступ | +70℃, -50℃ | |
| Надежность | Среднее время безотказной работы ≥ 1500 часов | |
| Основная функция | A) Функция начального и конечного определения дальности цели; б) Функция дальности по нескольким целям; в) Расстояние до функции переключения; D) Функция управления внешней мощностью; Е) Функция накопительного подсчета лазера | |
пояснительная записка:
1)Целевой размер НАТО2,3×2,3 м, размер цели человека 0,5×1,7 м, размер цели БПЛА 0.3м×0,3м, отражательная способность 30%; видимость ≥25км, типичная отражательная способность цели ≥80%.
клиентский интерфейс
Электрический интерфейс
Требования к электрическому интерфейсу следующие:
А) Напряжение источника питания: 4,5–16 В;
б) Потребляемая мощность в режиме ожидания: менее или равна 0,6 Вт;
в) Средняя потребляемая мощность: менее или равна 1,5 Вт при 1 Гц;
г) Пиковая потребляемая мощность: менее или равна 7 Вт при 12 В;
e) Определение интерфейса: Модель разъема: разъем реки Янцзы: A1257WR-S-6P, определение контактов источника питания и порта связи на конце измерителя расстояния показано в таблице 1.
Определение контактов питания и порта связи дальномера
| приколоть | оценка | замечания |
| 1 | ВИН+ | Источник питания, 4,5 ~ 16 В. |
| 2 | ВИН+ | Источник питания, заземление |
| 3 | POWER_ON | Выключатель питания модуля, уровень TTL_3,3 В; модуль включен (> 2,7 В), модуль выключен (<0,3 В) |
| 4 | UART_TX | Передатчик последовательного порта, уровень TTL_3,3 В |
| 5 | UART_RX | Приемник последовательного порта, уровень TTL_3,3 В |
| 6 | Земля | Заземление последовательного порта |

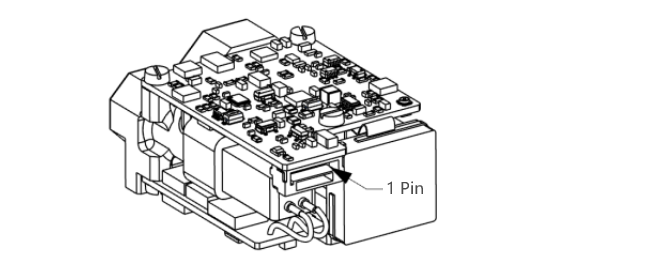

Схема контакта 1
механический интерфейс

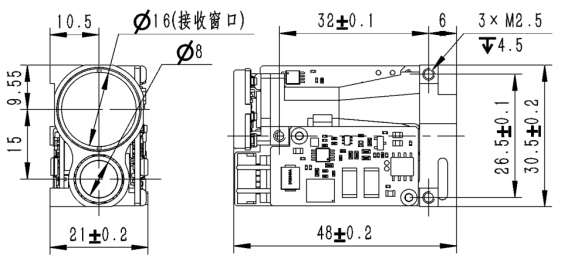

Внешние размеры модуля измерения дальности и пользовательский интерфейс установки показаны на рисунке ниже.

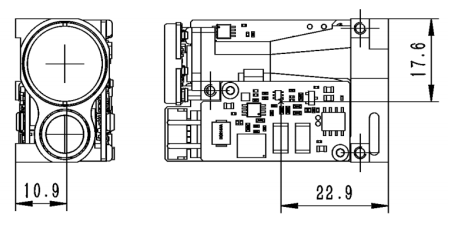

Центр масс показан ниже
Рекомендации по использованию световых окон
Выбор материала
Легкий оконный материал
В качестве материала светового окна выбрано оптическое стекло H-K9L. H-K9L — наиболее распространенное бесцветное оптическое стекло, подходящее для лазерного диапазона 300–2100 нм. Он имеет высокую стоимость и превосходные физические свойства.
Требования к обработке
Допуск угла клина светового окна должен быть как можно меньшим. Мы рекомендуем, чтобы допуск на угол клина был меньше или равен 3 футу (класс допуска меньше или равен 7);
Оптическая поверхность светового окна должна быть как можно более гладкой, и мы рекомендуем среднее арифметическое отклонение контура (Ra) 0,012.
Используйте рекомендации
Рекомендации по покрытию светлых окон
Оптическое окно лазерного дальномера 1535нм рекомендуется покрыть просветляющей пленкой от 1525нм до 1545нм с коэффициентом пропускания ≥99%. В зависимости от конкретной среды использования продукта на внешней поверхности оптического окна можно выбрать другие защитные пленки, такие как гидрофобная пленка или жесткая пленка. Остальные индикаторы относятся к GJB2485-95 с коэффициентом пропускания ≥97%.
Рекомендации по форме и использованию светового окна

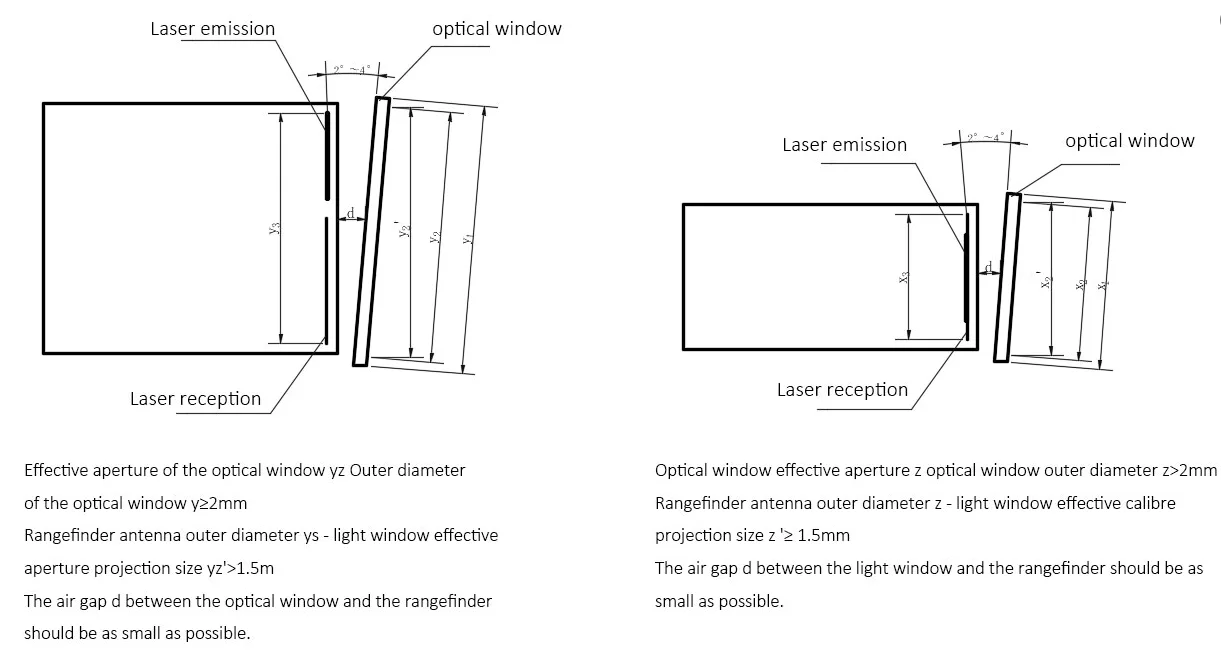

Эффективная апертура оптического окна варьируется в зависимости от продукта. Его внешние размеры должны обеспечивать эффективную апертуру - наружный диаметр оптического окна ≥ 2 мм, а внешний диаметр дальномерной антенны - размер проекции эффективной апертуры оптического окна ≥ 1,5 мм. Принципиальная схема представлена на рисунке ниже. Из-за поглощения лазера оптическим окном рекомендуется контролировать толщину самого оптического окна в пределах от 2 до 4 мм в зависимости от его внешних размеров.
Поскольку световое окно имеет высокий коэффициент пропускания, рекомендуется контролировать отклонение между оптической осью излучения и нормальной осью светового окна в пределах 2–4°. Принципиальная схема положения светового окна и двух стволов представлена на рисунке ниже. При этом воздушный промежуток между световым окном и дальномером должен быть как можно меньшим.
