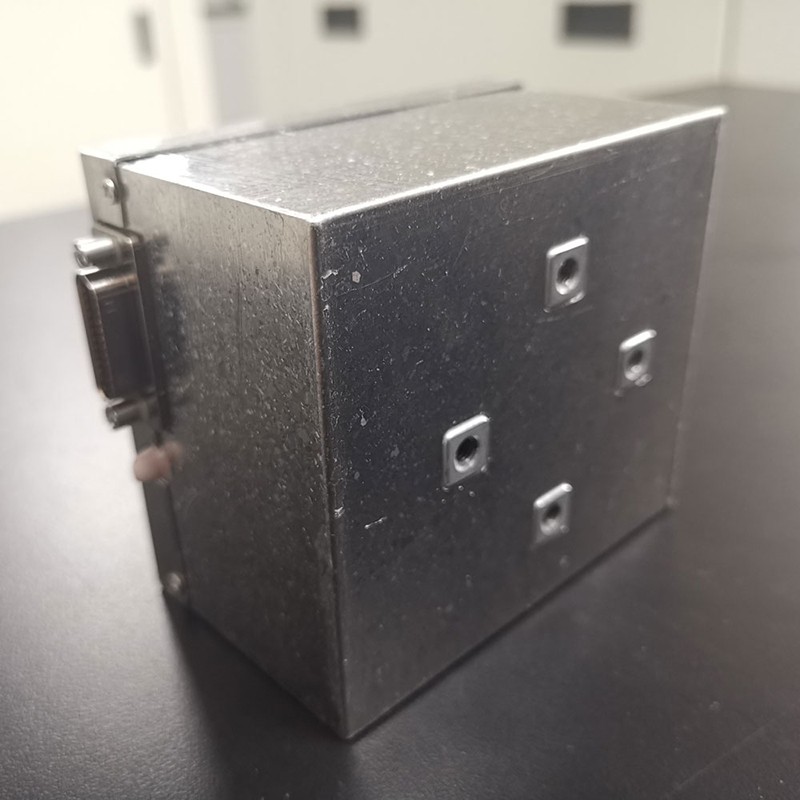

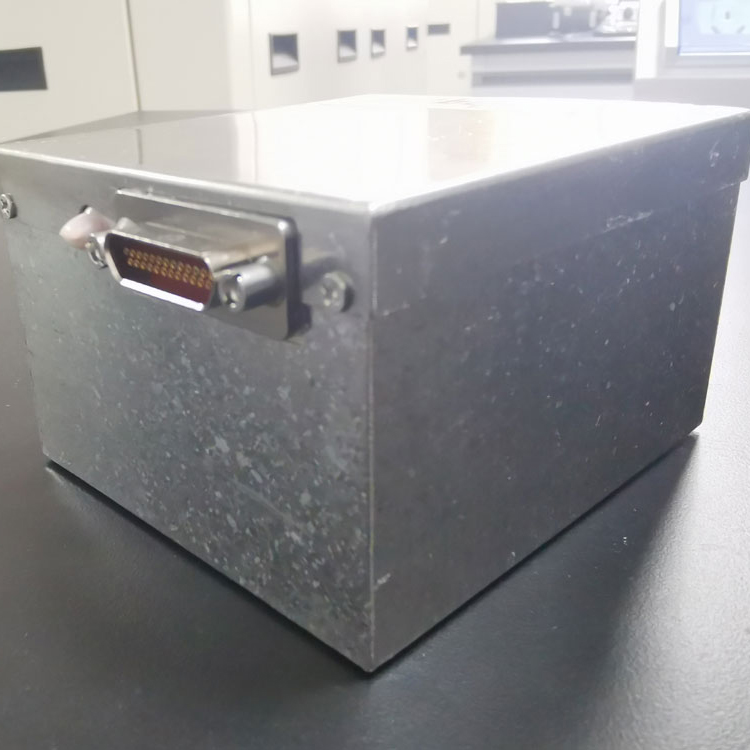

Кольцо лазер-гироскопа-Jio50
Ring Laser Gyroscope-Jio50-это высокий цифровой двухчастотный лазерный гиро, разработанный и производимый компанией Jioptics Company. Он имеет преимущества высокой точности, простого источника питания, высокой интеграции и цифрового выхода. Он может измерить угловое движение носителя вокруг чувствительной оси и выходить из двух ортогональных квадратных волн. Он широко используется в интеграции систем позиционирования/навигации, управления огнем и управления полетом, наблюдения и разведки в полях ракет и их пусковых транспортных средств, судов, самолетов, дронов и бронированных транспортных средств.
Модель:JIO50-RLG
Отправить запрос
Описание продукта
Ring Laser Gyroscope-Jio50 доступен в моделях A, B и C для удовлетворения ваших различных потребностей.
Функции
Измерьте угол поворота вокруг его чувствительной оси и выведите две ортогональные квадратные волны.
Производительность
Лазерный гироскоп -тип Jio50 показан в таблице 1
Таблица 1 Основные технические индикаторы гироскопа
Таблица 1 Основные технические индикаторы гироскопа
| серийный номер | параметр | единица | Класс а | Класс б | Класс c | Примечание |
| 1 | Нулевой предвзятость | °/ч | ≤0,5 | / | ||
| 2 | устойчивость | °/ч | ≤0,5 % | ≤1 % | ≤3 % | 100 -е годы, 1с |
| 3 | Повторяемость нулевого смещения | °/ч | ≤0,5 % | ≤1 % | ≤3 % | 1с |
| 4 | Случайный коэффициент ходьбы | °/ч 1/2 | ≤2 ‰ | ≤5 ‰ | ≤9 ‰ | / |
| 5 | Масштабная коэффициент | "/Пульс | 3.370 |
|
||
| 6 | Масштабная нелинейность | ppm | ≤5 | / | ||
| 7 | Повторяемость масштабного фактора | ppm | ≤5 | 1с | ||
| 8 | Магнитная чувствительность | °/(H · GS) | ≤4 ‰ | / | ||
| 9 | Максимальная входная угловая скорость | °/с | ≥ ± 400 | / | ||
| 1 0 | Время начала | с | ≤10 |
|
||
Экологическая адаптивность
а) Рабочая температура: -40 ℃ ~ + 65 ℃
б) температура хранения: -45 ℃ ~ + 85 ℃
в) вибрация: 9,6 г в общей сложности;
г) шок: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
e) Низкое давление: 5000 м над уровнем моря.
б) температура хранения: -45 ℃ ~ + 85 ℃
в) вибрация: 9,6 г в общей сложности;
г) шок: 30 г/11 мс (половина синуса) или 75 г/6 мс (половина синуса);
e) Низкое давление: 5000 м над уровнем моря.
| Частота (Гц) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Спектральная плотность мощности (G 2 /Гц) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Источник питания и электрический интерфейс
а) источник питания
Тип: ± 5 В, +15 В
Требования: +5 В - ток 180 мА, стабильность ± 50 мВ, Ripple <50 мВ
-5V - ток 60 мА, стабильность ± 50 мВ, RIPPLE <50 мВ
+15 В - ток 240 мА, стабильность ± 100 мВ, RIPPLE <100 мВ
б) энергопотребление: <6W
C) Тип электрического интерфейса: J30J-25ZKP
D) Определение интерфейса: определение электрических контактов интерфейса показано в таблице 2.
Тип: ± 5 В, +15 В
Требования: +5 В - ток 180 мА, стабильность ± 50 мВ, Ripple <50 мВ
-5V - ток 60 мА, стабильность ± 50 мВ, RIPPLE <50 мВ
+15 В - ток 240 мА, стабильность ± 100 мВ, RIPPLE <100 мВ
б) энергопотребление: <6W
C) Тип электрического интерфейса: J30J-25ZKP
D) Определение интерфейса: определение электрических контактов интерфейса показано в таблице 2.
Таблица 2 Таблица определения электрического интерфейса
| PIN -код | определение | Примечание |
| 1 | +15 В. | Вход питания |
| 2 | +15vgnd | +15 В мощность |
| 3 | Северо -запад | нулевой |
| 4 | Гнездо | +5 В, -5 В |
| 5 | Северо -запад | нулевой |
| 6 | +5 В. | Вход питания |
| 7 | -5V | Вход питания |
| 8 | АВГУСТ | Выходной сигнал квадратной волны 1 (уровень TTL) |
| 9 | Поступок | Выходной сигнал квадратной волны 2 (уровень TTL) |
| 10 | TMP3 | Платиновый термометр 3 |
| 11 | TCOMA | 3 Платиновые общие терминалы |
| 12 | TMP1 | Платиновое сопротивление 1 |
| 13 | TMP2 | Платиновое сопротивление 2 |
| 14 | +15 В. | Вход питания |
| 15 | +15vgnd | +15 В мощность |
| 16 | Северо -запад | нулевой |
| 17 | Гнездо | +5 В, -5 В |
| 18 | Северо -запад | нулевой |
| 19 | +5 В. | Вход питания |
| 20 | -5V | Вход питания |
| двадцать один | АВГУСТ | Выходной сигнал квадратной волны 1 (уровень TTL) |
| двадцать два | Поступок | Выходной сигнал квадратной волны 2 (уровень TTL) |
| двадцать три | Гнездо | +5 В, -5 В |
| двадцать четыре | Северо -запад | Вращающаяся вершина |
| 25 | Северо -запад | Вращающаяся вершина |
| Модели платиновых резисторов 1, 2 и 3 - Pt1000 | ||
Надежность
MTBF: 10000H
Непрерывное рабочее время: непрерывное рабочее время не менее чем через 24 часа после питания.
Непрерывное рабочее время: непрерывное рабочее время не менее чем через 24 часа после питания.
Форма и механический интерфейс
а) Вес: ≤620 г ± 20 г
б) Форма и механический раздела: как показано на рисунке 1.
б) Форма и механический раздела: как показано на рисунке 1.
