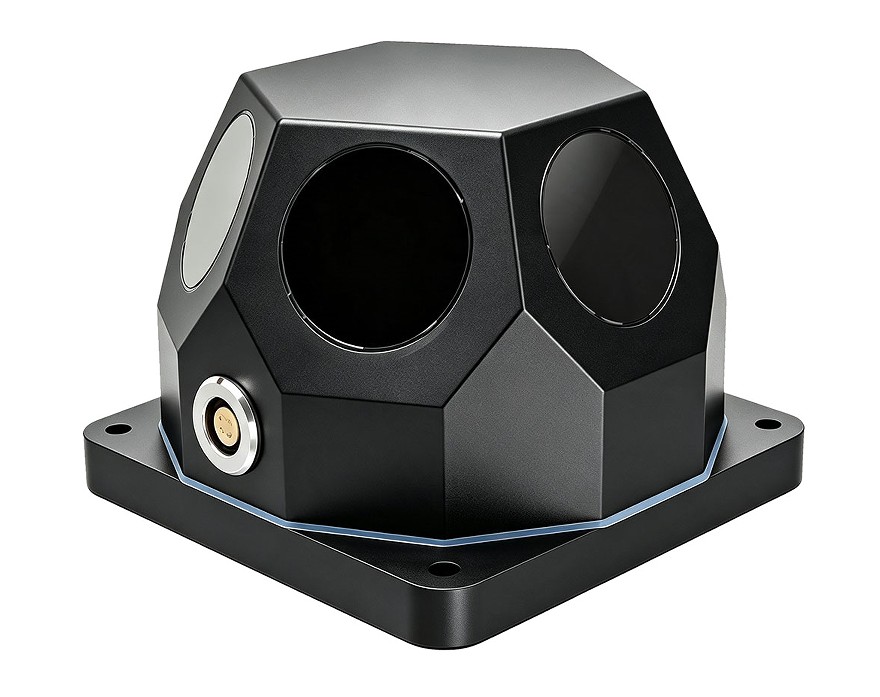

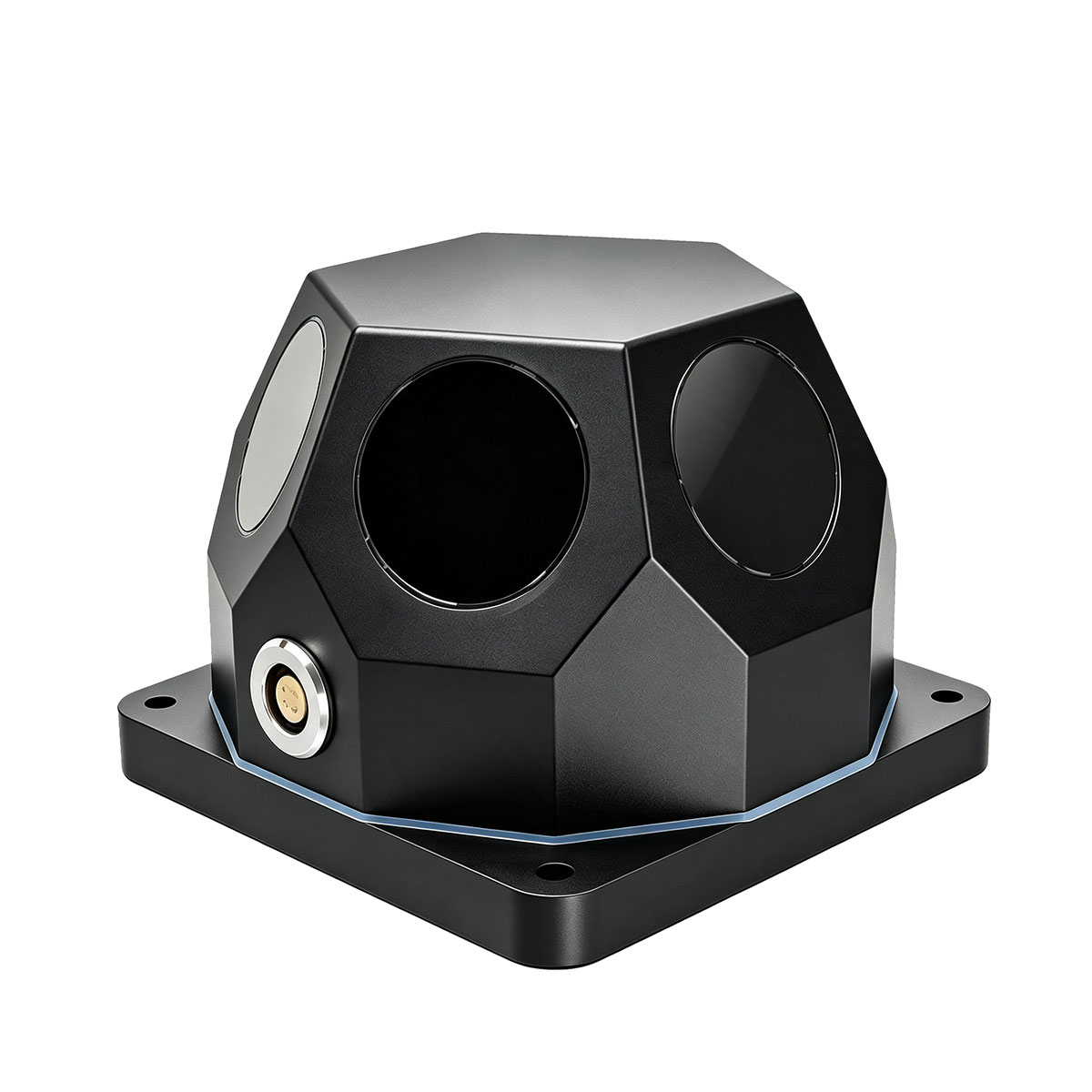

Установленная на платформе система лазерного предупреждения LWS360D
Система лазерного предупреждения STA LWS360D оснащена шестью окнами обнаружения для всенаправленного обнаружения на 360°. Он обнаруживает лазерные угрозы в режиме реального времени и подает быстрые звуковые визуальные сигналы тревоги. Благодаря модульной конструкции и высокой надежности он обеспечивает простоту развертывания и установки для сложных сценариев, включая наземные, автомобильные и корабельные платформы.
Длина волны обнаружения: 900-1700 нм
Дальность обнаружения: ≥5 км
Поле обзора: 360°(90°X6)
Отправить запрос
Описание продукта
Система лазерного оповещения STA-LWS360D состоит из двух функциональных блоков: модуля приема лазерного сигнала и модуля акустооптической сигнализации. Оснащенный шестью окнами приема лазерного сигнала, он обеспечивает всенаправленное обнаружение без слепых сигналов на 360 градусов, что позволяет в режиме реального времени воспринимать, обнаруживать и идентифицировать входящие сигналы угрозы внешнего лазерного излучения. При захвате действительных сигналов лазерной угрозы приемный модуль немедленно выдает триггерные сигналы тревоги для активации акустооптического модуля сигнализации.
Благодаря модульной архитектуре система отличается компактной структурой, высокой эксплуатационной надежностью и удобством установки, ввода в эксплуатацию и обслуживания. Совместимые с автомобильными, корабельными и другими платформами, монтажные позиции могут гибко компоноваться в соответствии с требованиями боевой задачи для выполнения задач лазерного обнаружения и предупреждения об угрозах в различных сложных сценариях.
Благодаря модульной архитектуре система отличается компактной структурой, высокой эксплуатационной надежностью и удобством установки, ввода в эксплуатацию и обслуживания. Совместимые с автомобильными, корабельными и другими платформами, монтажные позиции могут гибко компоноваться в соответствии с требованиями боевой задачи для выполнения задач лазерного обнаружения и предупреждения об угрозах в различных сложных сценариях.
Области применения устройств лазерной сигнализации
• Обнаружение лазерных угроз противника.
•Лазерный целеуказатель (ООО)
• Лазерный дальномер (LRF)
• Монтируется на транспортном средстве (продукты могут быть настроены в соответствии с требованиями)
•Лазерный целеуказатель (ООО)
• Лазерный дальномер (LRF)
• Монтируется на транспортном средстве (продукты могут быть настроены в соответствии с требованиями)
Основные технические параметры
| Модуль | СТА-LWS360D |
| Тип детектора | InGaAs |
| Объект разведки | Все лазерные угрозы в диапазоне 900–1700 нм |
| Диапазон обнаружения | ≥5 км (чем сильнее лазер, тем дальше обнаружение и наоборот) |
| Длина волны обнаружения | 0,9~1,7 мкм (настраивается в соответствии с потребностями) |
| Чувствительность обнаружения | ≥100 мкВт/см² |
| Время ответа | <10 мс |
| Поле обзора обнаружения | 360° (без слепых зон) |
| Окно обнаружения лазера | 6 |
| Угол обнаружения одного окна | 90° |
| Долговечность | IP68 |
| Метод сигнализации | Звуковая и визуальная сигнализация |
| Рабочее напряжение | 24 В постоянного тока |
| Режим питания: | Внешний источник питания постоянного тока; |
| Сигнальный интерфейс | Четырехъядерный интерфейс авиационного разъема |
| Режим работы | Вызванное предупреждение |
| Масса | ≤350 г |
| Габаритные размеры | 95x95x68 мм (настраивается в соответствии с потребностями) |
| Рабочая температура | 20 ℃~ +55 ℃ (температура может быть увеличена от - 40 ℃ до +55 ℃.) |
| Температура хранения | -40℃~ +65℃ |
Примечание. Лазерные сигнализаторы с интерфейсами связи можно настроить в соответствии с требованиями.

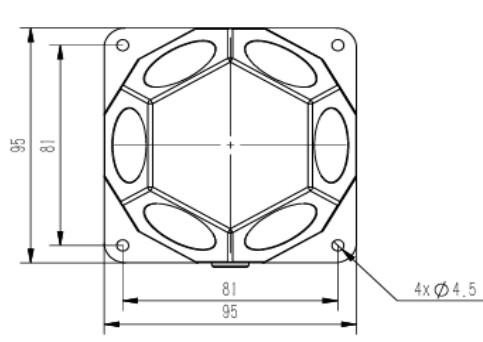

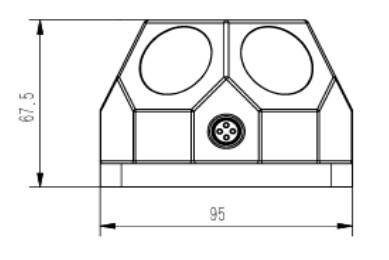

Система лазерного предупреждения STA LWS360D Размер LWS
Физическое изображение модуля звуковой и световой сигнализации (настраиваемое)
Определение интерфейса
Интерфейс вывода источника питания и сигнала тревоги:
Таблица 1. Определение интерфейса источника питания и вывода аварийного сигнала.
Таблица 1. Определение интерфейса источника питания и вывода аварийного сигнала.
| Приколоть | Определение | Примечания |
| 1 | +24В | источник питания 24 В |
| 4 | Земля | |
| 2 | Сигнал тревоги+ | Выходной сигнал |
| 3 | Сигнал тревоги- |
Входной интерфейс источника питания и сигнала тревоги:
Таблица 2. Определение интерфейса источника питания и входного сигнала тревоги.
Таблица 2. Определение интерфейса источника питания и входного сигнала тревоги.
| Приколоть | Определение | Примечания |
| 1 | +24В | источник питания 24 В |
| 4 | Земля | |
| 2 | Сигнал тревоги+ | Входной сигнал |
| 3 | Сигнал тревоги- |
