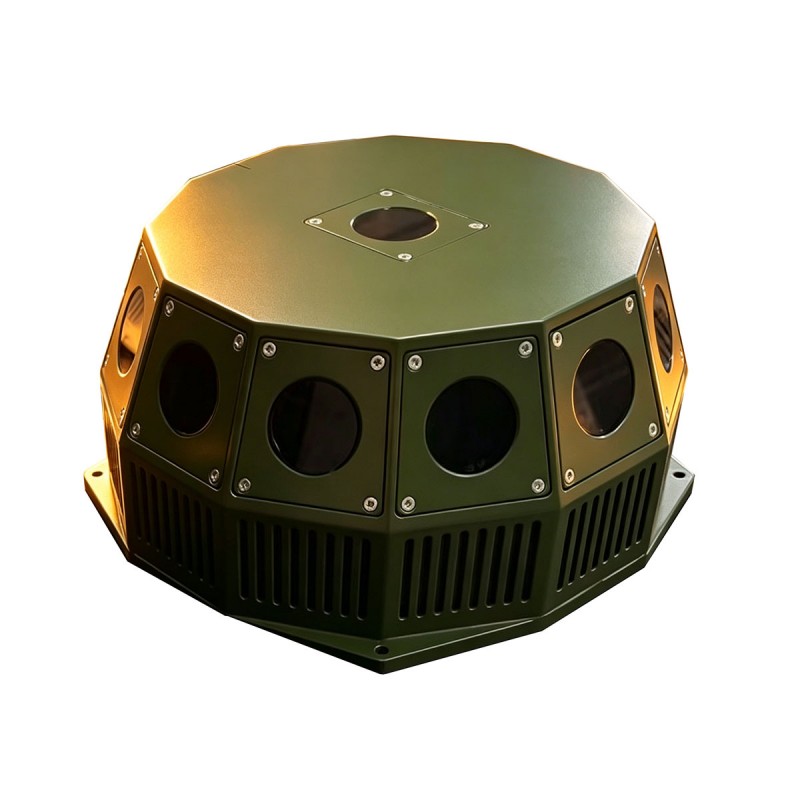

Система лазерного предупреждения LWS360DX
Распределенная система предупреждения о лазерном излучении STA-LWS360DX объединяет функции предупреждения о лазерном излучении и декодирования сигнала. Оборудованный 13 блоками обнаружения, он обеспечивает обнаружение по полному азимуту на 360°. При обнаружении лазерных импульсных сигналов система выводит информацию об азимуте угрозы в режиме реального времени. Он может активировать акустооптические сигналы тревоги или управлять лазерами-ловушками для воспроизведения перехваченных кодовых шаблонов для создания ложных помех.
Длина волны обнаружения: 900-1700 нм
Дальность обнаружения: ≥5 км
Поле обзора обнаружения: Азимут: 360°, Угол наклона: от -15° до 90°.
Отправить запрос
Описание продукта

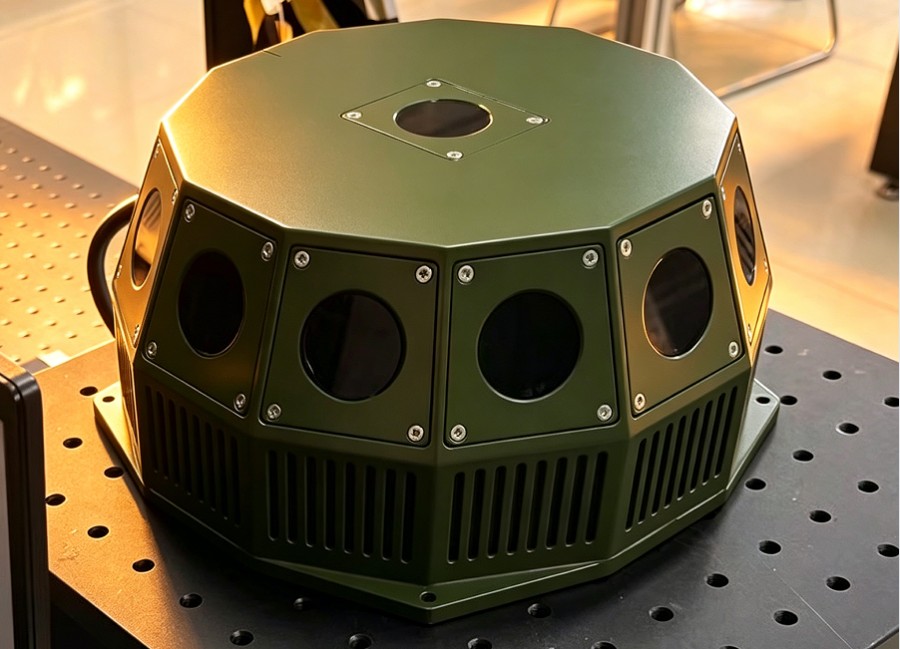

Распределенная система лазерного оповещения STA-LWS360DX оснащена 13 блоками обнаружения, обеспечивающими бесслепное покрытие по азимуту 360° и углу места -15°~90°. Он может в режиме реального времени воспринимать, обнаруживать и идентифицировать поступающие сигналы угрозы внешнего лазерного излучения. Система, оснащенная высокоточным декодером, поддерживает распознавание кодов длиной не менее 32 бит. Он может взаимодействовать с высокоэнергетическими лазерами для формирования автономной системы углового обмана, отклонения приближающегося оружия с лазерным наведением и защиты дружественных целей.
Благодаря модульной архитектуре система отличается компактной компоновкой и высокой эксплуатационной надежностью, а также удобством установки, ввода в эксплуатацию и обслуживания. Совместимый с наземными, автомобильными и корабельными платформами, он обеспечивает гибкую компоновку в соответствии с боевыми задачами для выполнения задач обнаружения лазерных угроз, раннего предупреждения и оптико-электронного противодействия в различных сложных сценариях.
Благодаря модульной архитектуре система отличается компактной компоновкой и высокой эксплуатационной надежностью, а также удобством установки, ввода в эксплуатацию и обслуживания. Совместимый с наземными, автомобильными и корабельными платформами, он обеспечивает гибкую компоновку в соответствии с боевыми задачами для выполнения задач обнаружения лазерных угроз, раннего предупреждения и оптико-электронного противодействия в различных сложных сценариях.
Сценарии применения:
a) Наземные/автомобильные/корабельные платформы: выводят информацию о предупреждении о лазерной угрозе для управления оптоэлектронными радарами для захвата и отслеживания азимутов угрозы;
б) б) Сотрудничать с высокоэнергетическими лазерами для создания автономной системы лазерного обмана, отражения приближающегося оружия с лазерным наведением и защиты дружественных целей.
б) б) Сотрудничать с высокоэнергетическими лазерами для создания автономной системы лазерного обмана, отражения приближающегося оружия с лазерным наведением и защиты дружественных целей.
Основные технические параметры
| Предметы | Индикаторы |
| Модель | СТА-LWS360DX |
| Тип детектора | InGaAs |
| Длина волны обнаружения | 0,9~1,7 мкм (настраивается в соответствии с потребностями) |
| Объект разведки | Все лазерные угрозы в диапазоне 900–1700 нм |
| Диапазон обнаружения | ≥5 км (чем сильнее лазер, тем дальше обнаружение и наоборот) |
| Диапазон обнаружения лазера | Азимут: 360° |
| Угол наклона: от -15° до 90° | |
| Угловое разрешение | 15° |
| Чувствительность обнаружения | ≥100 мкВт/см² |
| Время ответа | <10 мс |
| Радиус перехвата | ≥50 м (нормальная температура, умеренные погодные условия, целевой показатель 120 мДж) |
| Максимальное количество идентифицируемых битов кода | 9:32 бит (стабильное облучение) |
| Режим работы | Вызванное предупреждение |
| Габаритные размеры | 210мм×210мм×105мм |
| Масса | ≤3 кг |
| Рабочая температура | -40℃ ~ +55℃ |
| Температура хранения | -40℃ ~ +60℃ |
| Уровень защиты | IP66 |
| Тест на вибрацию | 5 ~ 16 Гц: 1,5 мм; От 16 до 60 Гц: 1,5 г |
| Испытание на удар | 10 г/11 мс |
Характеристики продукта системы предупреждения о лазерном излучении STA-LWS360DX
•Мощная функция декодирования в сочетании с мощным лазерным оборудованием позволяет обмануть бомбы с лазерным наведением.
• Обнаружение PRF (частота повторения импульсов)
• Одновременное обнаружение и отслеживание нескольких угроз.
• Сбросьте вход на ноль, чтобы стереть важные данные из памяти.
• Высокое значение среднего времени безотказной работы
• Оборудование для технического обслуживания уровня O
•IP67 Защита от проникновения воды и пыли.
• Устойчивость к солевому туману: 800 часов.
• Обнаружение PRF (частота повторения импульсов)
• Одновременное обнаружение и отслеживание нескольких угроз.
• Сбросьте вход на ноль, чтобы стереть важные данные из памяти.
• Высокое значение среднего времени безотказной работы
• Оборудование для технического обслуживания уровня O
•IP67 Защита от проникновения воды и пыли.
• Устойчивость к солевому туману: 800 часов.

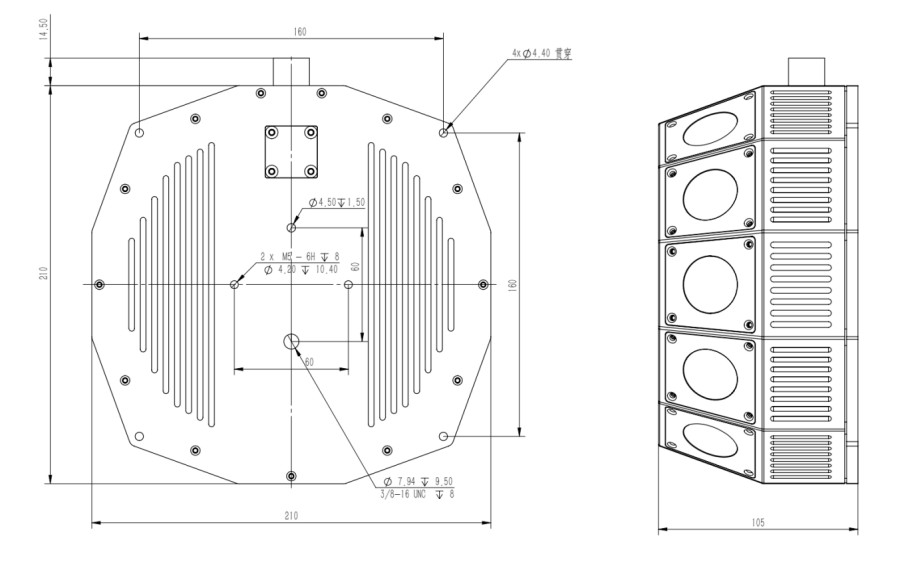

Контурная структурная схема
Источник питания и интерфейс связи
| Серийный | Определение контакта | Функция | Примечание |
| 1 | ПИН1 | Т+ | Фиолетовый |
| 2 | PIN2 | Т- | Апельсин |
| 3 | PIN3 | Р+ | Желтый |
| 4 | PIN4 | +24В | Синий |
| 5 | PIN5 | +24В | Серый |
| 6 | PIN6 | Р- | Зеленый |
| 7 | PIN7 | Земля | Белый |
| 8 | PIN8 | Земля | Коричневый |
| 9 | PIN9 | ТТЛ | Красный |
| 10 | PIN10 | Земля | Черный |
Примечания: Для получения дополнительной информации о продукте свяжитесь с командой Jioptics.
