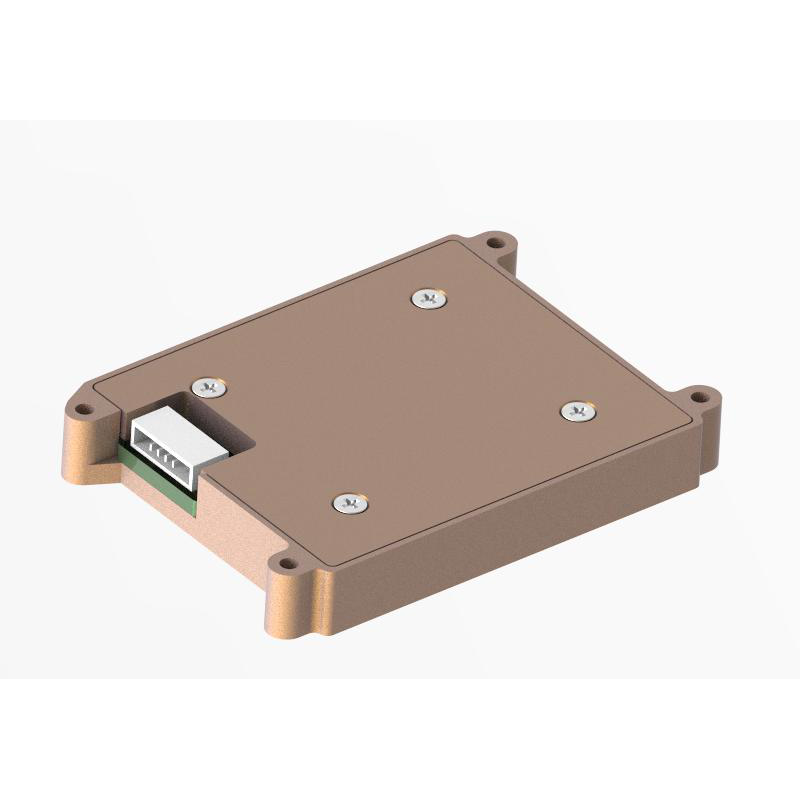

Оптоволоконные гироскоп-мемов инерционные измерения единицы измерения
Инерционные измерения Jio-MC200-IMU. Оптоволоконные гироскопные измеренные единицы измерения-это микромеханическая технология (MEMS), основанная на инерционном измерении (IMU) со встроенным высокопроизводительным гирозоном MEMS и акселерометром MEMS, который выводит 3-осевую угловую скорость и 3-осевое ускорение.
Модель:JIO-MC200-IMU
Отправить запрос
Описание продукта
Jio-MC200-IMU оптоволоконно-оптические гироскоп-мемоды инерционные измерения, обладает отличной сексуальной и экологической адаптивностью. Благодаря сопоставлению различного программного обеспечения продукты могут широко использоваться в управляемых боеприпасах, тактических и промышленных беспилотных летательных аппаратах, беспилотных летательных аппаратах, искателе, автономном вождении автомобиля.
Jioptics Установка волоконно-оптического гироскопа для обеспечения простоты гибкости интеграции, и наш инструментарий для разработчиков для быстрого прототипирования, не только соответствует требованиям спецификации, также обеспечивает высококачественную производительность, отвечающую спросу конечных пользователей.
Jioptics Установка волоконно-оптического гироскопа для обеспечения простоты гибкости интеграции, и наш инструментарий для разработчиков для быстрого прототипирования, не только соответствует требованиям спецификации, также обеспечивает высококачественную производительность, отвечающую спросу конечных пользователей.
Наши услуги
Jioptics - профессиональная и эффективная команда. Предоставьте вам услуги OEM/ODM, свяжитесь с нами, чтобы настроить эксклюзивный волоконно -оптический гироскоп
Особенности продукта
1) Трех осевой цифровой гироскоп:
а) ± 450º/с динамический диапазон измерения;
б) стабильность нулевого смещения: 20 °/ч (GJB, 10S);
2) Трех осевой цифровой акселерометр:
а) ± 16G -динамический диапазон измерения;
б) стабильность нулевого смещения: 0,5 мг (GJB, 10S);
3) высокая надежность: MTBF> 20000h;
4) Полный диапазон температуры (-40 ℃ ~ 70 ℃) для обеспечения точности: встроенный алгоритм калибровки и компенсации высокой производительности;
5) подходит для работы в сильных условиях вибрации;
Интерфейс 1 способ uart
а) ± 450º/с динамический диапазон измерения;
б) стабильность нулевого смещения: 20 °/ч (GJB, 10S);
2) Трех осевой цифровой акселерометр:
а) ± 16G -динамический диапазон измерения;
б) стабильность нулевого смещения: 0,5 мг (GJB, 10S);
3) высокая надежность: MTBF> 20000h;
4) Полный диапазон температуры (-40 ℃ ~ 70 ℃) для обеспечения точности: встроенный алгоритм калибровки и компенсации высокой производительности;
5) подходит для работы в сильных условиях вибрации;
Интерфейс 1 способ uart
Поле приложения
1) Руководящиеся боеприпасы
2) Искатель
3) Тактические и промышленные беспилотники
4) Автопилот
2) Искатель
3) Тактические и промышленные беспилотники
4) Автопилот
Метрики продукта
| Параметры | Условия испытания | Минимум | Типичное значение | Максимальное значение | Единицы | |
| Гироскоп | Динамический диапазон измерения |
|
|
450 |
|
°/с |
| Стабильность нулевого смещения | 10s в среднем (-40 ℃ ~+70 ℃, постоянная температура) |
|
20 |
|
°/ч. | |
| Нулевой предвзятость | Диапазон нулевой предвзятости |
|
+ / - 0,2 |
|
°/с | |
| Нулевое отклонение ① по всему диапазону температуры |
|
+ / - 0,1 |
|
°/с | ||
| Повторяемость для последовательных запуска, ось z |
|
30 |
|
°/ч. | ||
| Влияние линейного ускорения на нулевое смещение |
|
10 |
|
°/ч/г | ||
| Вибрация ② При эффекте нулевого смещения, до и после изменения вибрации2 |
|
10 |
|
°/ч/г | ||
| Вибрация ② до нулевого эффекта смещения, вибрация после изменения вибрации2 |
|
10 |
|
°/ч/г | ||
| Масштабная коэффициент | Масштабной коэффициент не линейный |
|
500 |
|
ppm | |
| Точность масштабного коэффициента |
|
2000 |
|
ppm | ||
| Плотность шума |
|
|
0.003 |
|
° / Гц / с) | |
| Разрешение |
|
|
3.052 x 10–7 |
|
°/с/lsb | |
| Акселерометр | Динамический диапазон измерения |
|
|
16 |
|
g |
| Стабильность нулевого смещения | 10s в среднем (-40 ℃ ~+70 ℃, постоянная температура) |
|
0.5 |
|
мг | |
| Нулевой предвзятость | Диапазон нулевой предвзятости |
|
5 |
|
мг | |
| Нулевое отклонение в диапазоне полного температуры |
|
5 |
|
мг | ||
| Последовательное начало повторяемости |
|
0.5 |
|
мг | ||
| Масштабная коэффициент | Масштабной коэффициент не линейный |
|
500 |
|
ppm | |
| Точность масштабного коэффициента |
|
2000 |
|
ppm | ||
| Плотность шума |
|
|
0.05 |
|
Гц/мг) | |
| Разрешение |
|
|
1,221 x 10–8 |
|
G/LSB | |
| Другие свойства | Время загрузки |
|
|
2 |
|
s |
| Пропускная способность |
|
|
200 |
|
Гц | |
| Задерживать |
|
|
10 |
|
РС | |
| Интерфейс связи | 1 способ uart | Скорость бода |
|
460.8 |
|
Кбитч |
| Частота отбора проб | Uart |
|
500 |
|
Гц | |
| Электрические характеристики | Напряжение |
|
4.8 | 5 | 5.2 | V |
| Энергопотребление |
|
|
1.5 |
|
W | |
| Пульс | П-п- |
|
100 |
|
мв. | |
| Структурные характеристики | Размер |
|
|
58,7 x 42 x 8 |
|
мм |
| Масса |
|
|
35 |
|
g | |
| Среда использования | Рабочая температура |
|
- 40 |
|
70 | ℃ |
| Температура хранения |
|
- 45 |
|
75 | ℃ | |
| Вибрация |
|
|
20 до 2000 Гц, 6,06 г |
|
|
|
| Влияние |
|
|
500G |
|
|
|
| Надежность | MTBF |
|
|
20000 |
|
h |
| Непрерывное рабочее время |
|
|
120 |
|
h | |
| 1①: Рассчитайте нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤1 ℃/мин, диапазон температуры -40 ℃ ~+70 ℃; 2②: условие вибрации составляет 6,06 г, 20 Гц ~ 2000 Гц |
||||||
Электрический интерфейс
Тип разъема: A1251WR-S-4P;
Точки разъема определены в следующей таблице:
Точки разъема определены в следующей таблице:
| Штифт | Определение | Функции | Замечания |
| 1 | 5 В | Вход мощности постоянного тока |
|
| 2 | Гнездо | к |
|
| 3 | TX LV-TTL | Последовательный порт отправка | 3.3 В |
| 4 | RX LV-TTL | Прием последовательного порта | 3.3 В |
Программный интерфейс
Скорость передачи: 460800bps;
Отправить частоту: 500 Гц;
Формат данных: бит данных 8, стоп -бит 1, нет бита паритета;
Когда данные передаются, он низкий, а затем высокий.
Протоколы связи показаны в следующей таблице:
Отправить частоту: 500 Гц;
Формат данных: бит данных 8, стоп -бит 1, нет бита паритета;
Когда данные передаются, он низкий, а затем высокий.
Протоколы связи показаны в следующей таблице:
| байт | Данные | Форма | Разрешение | Замечания |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | Угловая скорость x | плавать |
|
|
| 7-10 | Угловая скорость и | плавать |
|
|
| 11-14 | Угловая скорость z | плавать |
|
|
| 15-18 | Ускорение x | плавать |
|
|
| 19-22 | Ускорение y | плавать |
|
|
| 23-26 | Ускорение Z. | плавать |
|
|
| 27–30 | Сдержанный | Uint8 |
|
|
| 31 | Температура | US8 | 1 ℃ | Диапазон: от -128 до 127 |
| 32 | И проверить | Uint8 |
|
1-31 байт складывается и на 8 бит ниже |
Структурный интерфейс
