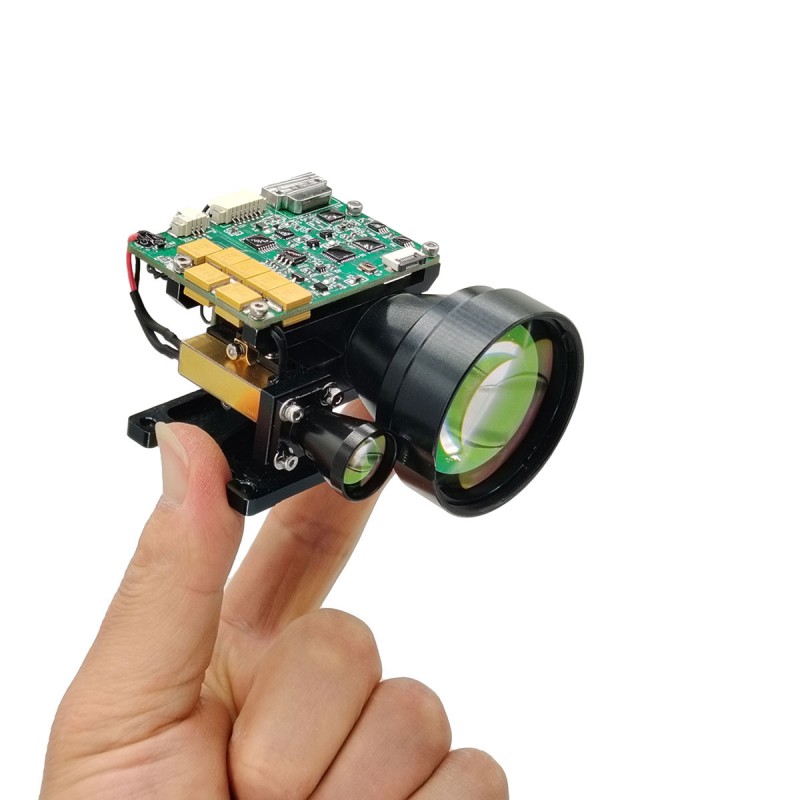

8-километровый модуль лазерного дальномеров.
STA-B0815X-это безопасный для глаз лазерный модуль расстояния, который может обнаружить целевое расстояние и передавать измеренное расстояние до верхнего компьютера посредством последовательной связи. Видимость ≥ 15 км, целевая отражательная способность ≥ 0,3, влажность ≤ 80%, носитель (2,3 млн. × 2,3 млн. Цель) расстояние в диапазоне ≥8 км.
Отправить запрос
Описание продукта
Основные функции
(1) единственное дальности и непрерывное давление;
(2) реагировать на команды лазерного диапазона и может остановиться в любое время в соответствии с командой Stop;
(3) данные о расстоянии выходного расстояния и информация о статусе один раз на импульс во время измерения расстояния;
(4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
(5) выбор расстояния, индикация передней и задней цели;
(6) Функция самопротестирования.
(2) реагировать на команды лазерного диапазона и может остановиться в любое время в соответствии с командой Stop;
(3) данные о расстоянии выходного расстояния и информация о статусе один раз на импульс во время измерения расстояния;
(4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
(5) выбор расстояния, индикация передней и задней цели;
(6) Функция самопротестирования.
Введение продукта

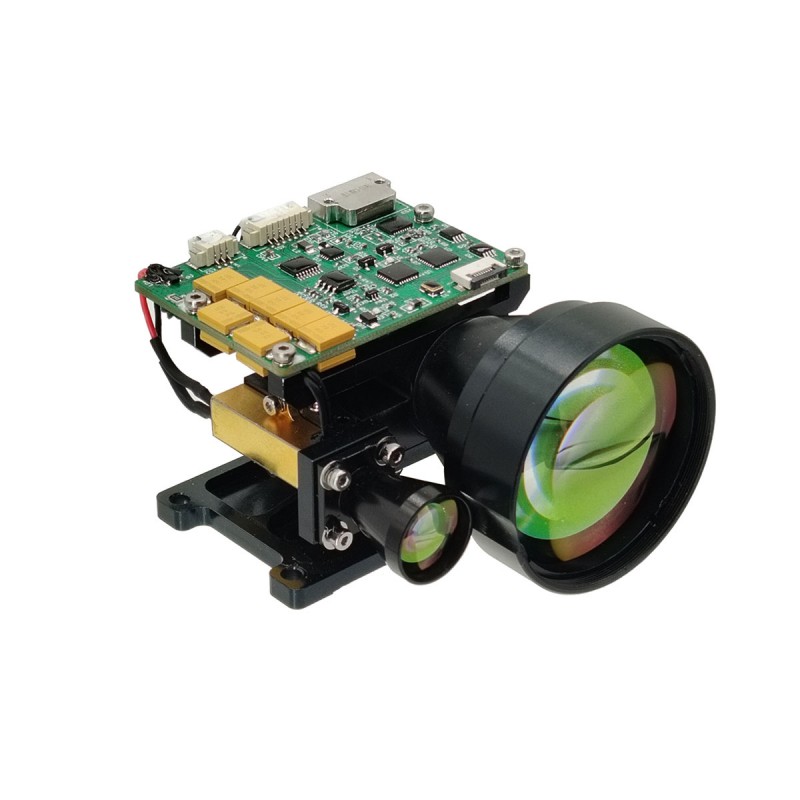

Модуль Laser B0815X Laser представляет собой военный пульс лазерный дальномер, предназначенный для сценариев применения, таких как самолеты, беспилотные летательные аппараты, резервуары и прицел. Он имеет небольшой размер, легкий вес, низкое энергопотребление, стабильную производительность, длительное расстояние измерения и длительный срок службы, безопасность глаз человека и другие преимущества, это важное техническое оборудование для повышения точности прицеливания продукта.
Индекс производительности продукта
| Элемент | Технический параметр | Инструкция |
| Модель | STA-B0815X | |
| Рабочая длина волны | 1535 ± 5 нм | |
| Безопасность глаз | Класс 1 (IEC 60825-1) | |
| Получение диафрагмы | Φ42 мм | |
| Апертура выбросов | Φ14 мм | |
| Возможность RANGING | 50 м 15 км | |
| Диапазон в диапазоне | ≥15000м | Максимальный диапазон, видимость наблюдателя 25 км |
| ≥12000 м | Строительные цели, отражательная способность: 0,6, видимость наблюдателя 25 км | |
| ≥8000 м | Цель НАТО | |
| ≥4000м | Человеческая цель | |
| ≥2500 м | БПЛА ЦЕЛЕЙ | |
| Мини -диапазон | 50 м |
|
| Многоцелевое обнаружение | До 3 цели |
|
| Точность диапазона | ± 1M | 3d |
| Частота диапазона | 1 ~ 10 Гц регулируется |
|
| Скорость точности | ≥98% |
|
| Ложная скорость тревоги | 1% |
|
| Угол дивергенции | ≤0,5 МР |
|
| Интерфейс связи | RS422 / RS232 / TTL |
|
| Напряжение | DC18 ~ 32V |
|
| Рабочая сила | ≤1,2 Вт (@1HZ) | Нормальная температура |
| резервная власть | ≤0,5 Вт | Нормальная температура |
| Механический шок | 75 г, 1 мс |
|
| Рабочая температура | -40 ℃～+60 ℃ |
|
| Температура хранения | -45 ℃～+70 ℃ |
|
| Надежность | MTBF ≥ 1500 ч |
|
| Размер | ≤79 мм × 66 мм × 46 мм |
|
| Масса | ≤120G |
|
| Основная функция | Первая и последняя целевая диапазон, многоцелевая дистанционная селективность, расстояние | |
Примечания:
1) размер цели НАТО 2,3 м × 2,3 м; Размер цели человека 0,5 м × 1,7 м; Размер целевого беседы 0,2 м × 0,3
м; Отражательная способность 30%, видимость наблюдателя ≥ 15 км

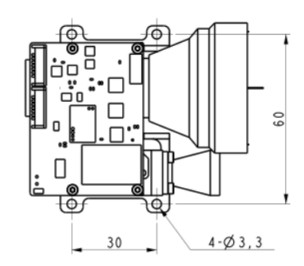

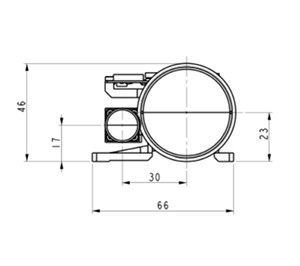

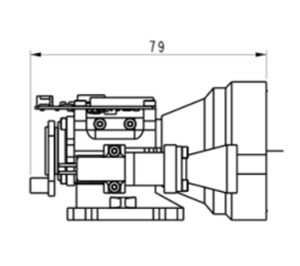

Структура установка интерфейса
Внешний интерфейс
| Модель разъема: MDC1-15SW1 | |||
| PIN -код | Определение | Функция | Примечание |
| 1 | Визит | Вход мощности положительный | DC18-36V |
| 2 | Гнездо | заземление питания |
|
| 3 | Rs422_t/r+ | RS485+/RS422 Отправить положительный |
|
| 4 | Rs422_t/r- | RS485+/RS422 Отправить Nagative |
|
| 5 | Rs422_rxd- | RS422 получают отрицательный |
|
| 6 | Rs422_rxd+ | RS422 получают положительный |
|
| 7 | RS232-TX | RS232 Отправить |
|
| 8 | RS232-RX | RS232 Вступите во владение |
|
| 9 | TTL-TX | Ttl отправить | 3,3 В. |
| 10 | TTL-RX | TTL вступит во владение | 3,3 В. |
| 11 | Гнездо | Место общения |
|
| 12 | Северо -запад | Альтернативный |
|
| 13 | Северо -запад | Альтернативный |
|
| 14 | Северо -запад | Альтернативный |
|
| 15 | Северо -запад | Альтернативный |
|
Экологическая адаптивность
а) Рабочая температура: -40 ℃～+60 ℃.
б) Температура хранения ： -45 ℃～+70 ℃.
C) Случайная вибрация: 15 ～ 2000 Гц, 3 направления. Конкретные условия испытания показаны в таблице 1.
б) Температура хранения ： -45 ℃～+70 ℃.
C) Случайная вибрация: 15 ～ 2000 Гц, 3 направления. Конкретные условия испытания показаны в таблице 1.
Таблица 1 Условия испытаний случайных вибраций
| Серийный номер | Частотный диапазон (Гц) | Спектральная плотность ускорения (G2/Гц) | Время вибрации (мин) |
| 1 | 15 ～ 190 | 0.01 | Вибрация во всех направлениях 15 мин |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM -модули и пользовательские решения
B0815X предназначен для системных интеграторов, которые ищут удобное, мощное и компактное решение для лазерного диапазона. Он обеспечивает надежную производительность в широком спектре приложений.
Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может быть измерено на большом расстоянии. Он подходит для портативных устройств (термическая визуализация), применения для монтажа оружия, портативных систем и легких датчиков, а также беспилотных летательных аппаратов или UGV.
Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может быть измерено на большом расстоянии. Он подходит для портативных устройств (термическая визуализация), применения для монтажа оружия, портативных систем и легких датчиков, а также беспилотных летательных аппаратов или UGV.
