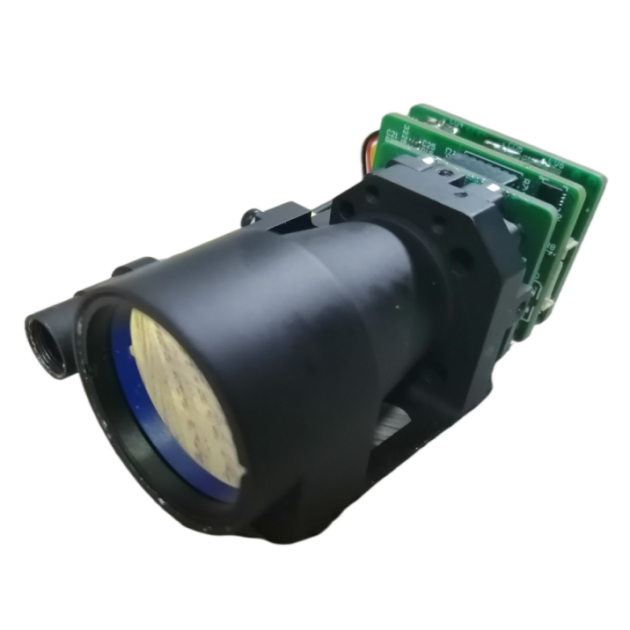

5 -километровый модуль лазерного дальномеров

Элемент	Технический параметр
Рабочая длина волны	1,54 мкм ± 0,02 мкм
Диапазон Ско	30 м ~ 5000м
Объект	Видимость составляет не менее 10 км в условиях четкой стороны, а расстояние в диапазоне для транспортных средств (целевые показатели 2,3 млн. 2,3 м) составляет ≥5000M
Основная функция	Сингл и непрерывное бюро
	Трехцелевая и передняя и задняя целевая индикация
	Функция самопротестирования (включая: температуру тока APD, высокое значение напряжения, внутреннее напряжение, значение слепой зоны)
	Функция пробуждения в режиме ожидания может быть реализована путем изменения на интерфейс TTL
Точность диапазона	± 1M
Непрерывная частота	0,5 Гц-10 Гц
Скорость точности	≥98%
Эффективная чистая апертура	25 мм
Количество лазерных импульсов, выпущенных между средним сбоем (MNBF)	≥3 × 106 раз
Напряжение	DC5V
Рабочая энергопотребление	≤2w (@1hz)
Резервное энергопотребление	≤0,5 Вт
Размер	41 мм × 32 мм × 70 мм
Масса	<82G
Метод охлаждения	Проводимость охлаждения
Рабочая температура	-40 ℃～+65 ℃
Температура хранения	-55 ℃～+70 ℃

Модули Jioptics Laser широко используются в военных или гражданских сценах (беспилотные воздушные транспортные средства, фотоэлектрические стручки, тепловая оборудование и т. Д.). В наиболее сложной среде высокая производительность и высокая надежность играют важную роль. Совместное решение, позволяющее вашему продукту превышать его ограничения.

Электрический разъем Модель: MOLEX-532610771; Подробное определение электрического интерфейса заключается в следующем:

Передача данных между дальномерным и хост -компьютером включает в себя следующее содержимое:
Команды управления: в том числе начало, непрерывное бюро, одиночное дальности, команды запросов и т. Д.
Данные о петле: включая информацию о расстоянии, температуру окружающей среды, статус искателя диапазона и т. Д. Конкретный протокол коммуникации программного обеспечения выглядит следующим образом:
Формат связи: 422 Коммуникация, Скорость передачи 115200BPS (может быть изменена в соответствии с требованиями клиента);
Формат данных: 8-битный данных, один начальный бит, один бит остановки, отсутствие проверки паритета, данные состоит из байта заголовка, командной части, длины данных, части параметров, проверки байта;
Режим связи: основной управление и машина измерения расстояния принимают режим связи с главной трубой, основной элемент управления отправляет команды управления на машину измерения расстояния, а машина измерения расстояния получает и выполняет инструкции. В состоянии рейтинга дальномер отправляет данные и статус дальномеров на верхний компьютер в соответствии с циклом дальносторонней работы. Формат связи и содержимое команды показаны в следующей таблице.

Формат отправки сообщений следующим образом:
