5-километровый модуль лазерного дальномеров.

STA-B0510X является безопасным для глазом модуль измерения лазерного расстояния, который может обнаружить целевое расстояние и передавать измеренное расстояние до верхнего компьютера посредством последовательной связи. Видимость ≥ 15 км, отражательная способность мишени ≥ 0,3, влажность ≤ 80%, носитель (2,3 млн. × 2,3 млн. Цель НАТО) расстояние в диапазоне ≥5 км; максимальный диапазон ≥10 км.

Отправить запрос

Описание продукта

Основные функции

(1) единственное дальности и непрерывное давление;
(2) реагировать на команды лазерного диапазона и может остановиться в любое время в соответствии с командой Stop;
(3) данные о расстоянии выходного расстояния и информация о статусе один раз на импульс во время измерения расстояния;
(4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
(5) выбор расстояния, индикация передней и задней цели;
(6) Функция самопротестирования.

Введение продукта

Модуль лазерного дальномеров B0510X представляет собой военный лазерный дальномер для лазерных пульс, предназначенный для сценариев применения, таких как самолеты, беспилотные летательные аппараты, резервуары и сфера применения. Он имеет небольшой размер, легкий вес, низкое энергопотребление, стабильную производительность, длительное расстояние измерения и длительный срок службы, безопасность глаз человека и другие преимущества, это важное техническое оборудование для повышения точности прицеливания продукта.

Индекс производительности продукта для модуля B0510x, безопасного LRF

Элемент	Технический параметр	Инструкция
Модель	STA-B0510X
Рабочая длина волны	1535 ± 5 нм
Безопасность глаз	Класс 1 (IEC 60825-1)
Получение диафрагмы	Φ26 мм
Апертура выбросов	Φ14 мм
Возможность RANGING	50 м 10 км
Диапазон в диапазоне	≥10000 м	Максимальный диапазон, видимость наблюдателя 25 км
	≥8000 м	Строительные цели, отражательная способность: 0,6, видимость наблюдателя 25 км
	≥5000м	Цель НАТО
	≥3000м	Человеческая цель
	≥1000 м	БПЛА ЦЕЛЕЙ
Мини -диапазон	50 м
Многоцелевое обнаружение	До 3 цели
Точность диапазона	± 1M	3d
Частота диапазона	1 ~ 10 Гц регулируется
Скорость точности	≥98%
Ложная скорость тревоги	1%
Угол дивергенции	≤0,5 МР
Интерфейс связи	RS422 / RS232 / TTL
Напряжение	DC18 ~ 32V
Рабочая сила	≤1,2 Вт (@1HZ)	Нормальная температура
резервная власть	≤0,5 Вт	Нормальная температура
Механический шок	75 г, 1 мс
Рабочая температура	-40 ℃～+60 ℃
Температура хранения	-45 ℃～+70 ℃
Надежность	MTBF ≥ 1500 ч
Размер	≤65 мм × 35 мм × 44 мм
Масса	≤75G
Основная функция		Первая и последняя целевая диапазон, многоцелевая дистанционная селективность, расстояние

Примечания:

1) размер цели НАТО 2,3 м × 2,3 м; Размер цели человека 0,5 м × 1,7 м; Размер целевого беседы 0,2 м × 0,3 м; Отражательная способность 30%, видимость наблюдателя ≥ 15 км

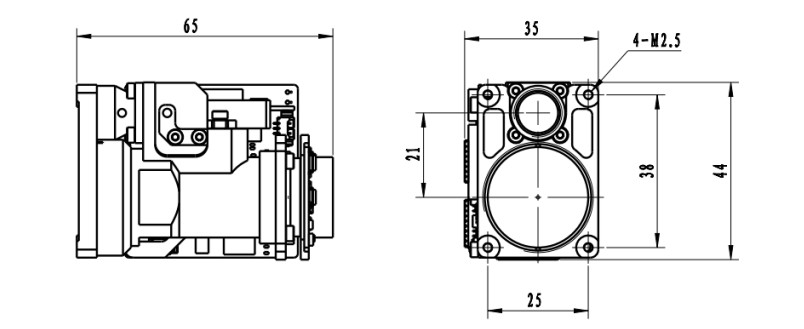

Структура установка интерфейса

Внешний интерфейс

Модель разъема: MDC1-15SW1
PIN -код	Определение	Функция	Примечание
1	Визит	Вход мощности положительный	DC18-36V
2	Гнездо	заземление питания
3	Rs422_t/r+	RS485+/RS422 Отправить положительный
4	Rs422_t/r-	RS485+/RS422 Отправить Nagative
5	Rs422_rxd-	RS422 получают отрицательный
6	Rs422_rxd+	RS422 получают положительный
7	RS232-TX	RS232 Отправить
8	RS232-RX	RS232 Вступите во владение
9	TTL-TX	Ttl отправить	3,3 В.
10	TTL-RX	TTL вступит во владение	3,3 В.
11	Гнездо	Место общения
12	Северо -запад	Альтернативный
13	Северо -запад	Альтернативный
14	Северо -запад	Альтернативный
15	Северо -запад	Альтернативный

Экологическая адаптивность

а) Рабочая температура: -40 ℃～+60 ℃.
б) Температура хранения ： -45 ℃～+70 ℃.
C) Случайная вибрация: 15 ～ 2000 Гц, 3 направления. Конкретные условия испытания показаны в таблице 1.

Таблица 1 Условия испытаний случайных вибраций

Серийный номер	Частотный диапазон (Гц)	Спектральная плотность ускорения (G2/Гц)	Время вибрации (мин)
1	15 ～ 190	0.01	Вибрация во всех направлениях 15 мин
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

OEM/ODM -модули и пользовательские решения

B0510X предназначен для системных интеграторов, которые ищут удобное, мощное и компактное решение для лазерного диапазона. Он обеспечивает надежную производительность в широком спектре приложений.

Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может быть измерено на большом расстоянии. Он подходит для портативных устройств (термическая визуализация), применения для монтажа оружия, портативных систем и легких датчиков, а также беспилотных летательных аппаратов или UGV.
