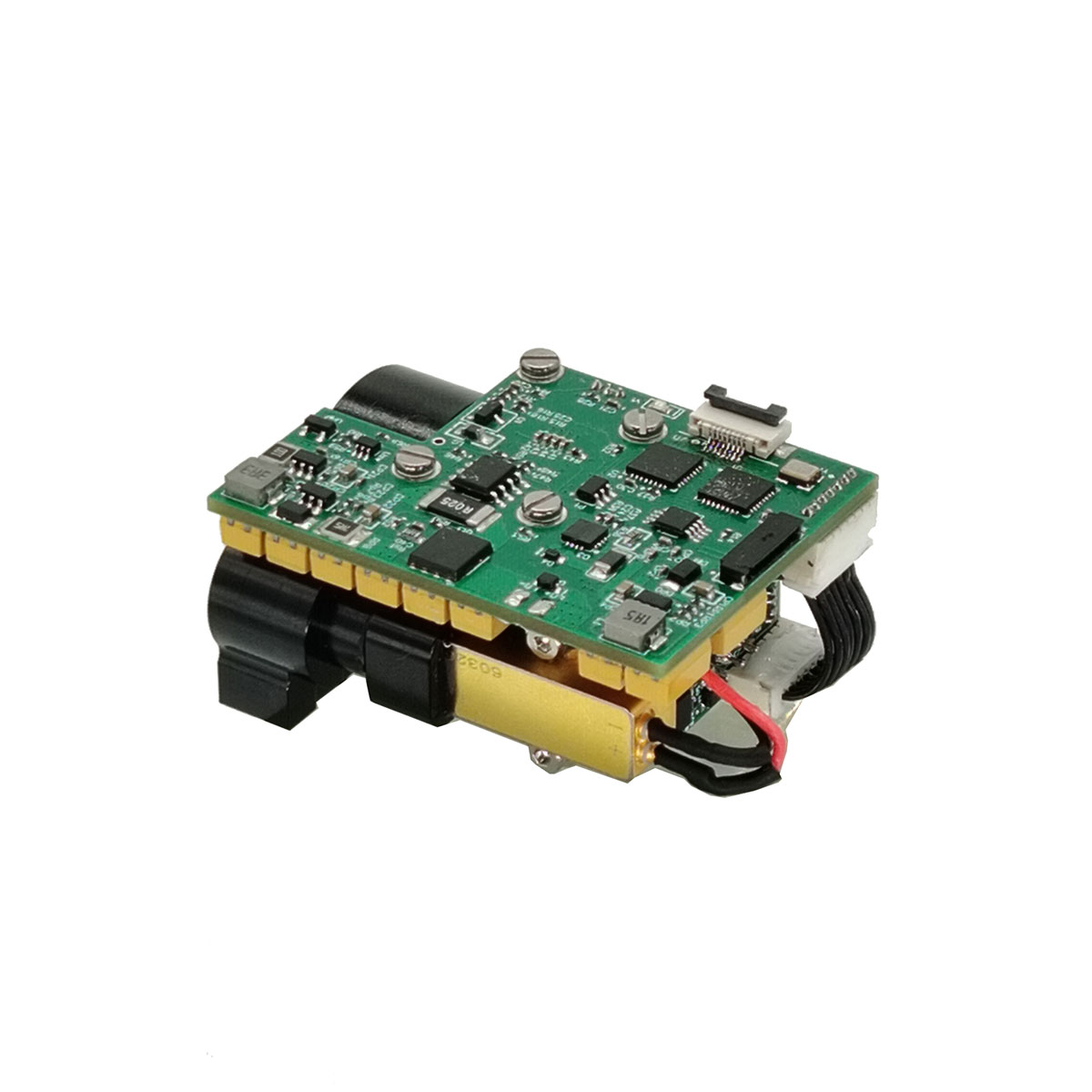

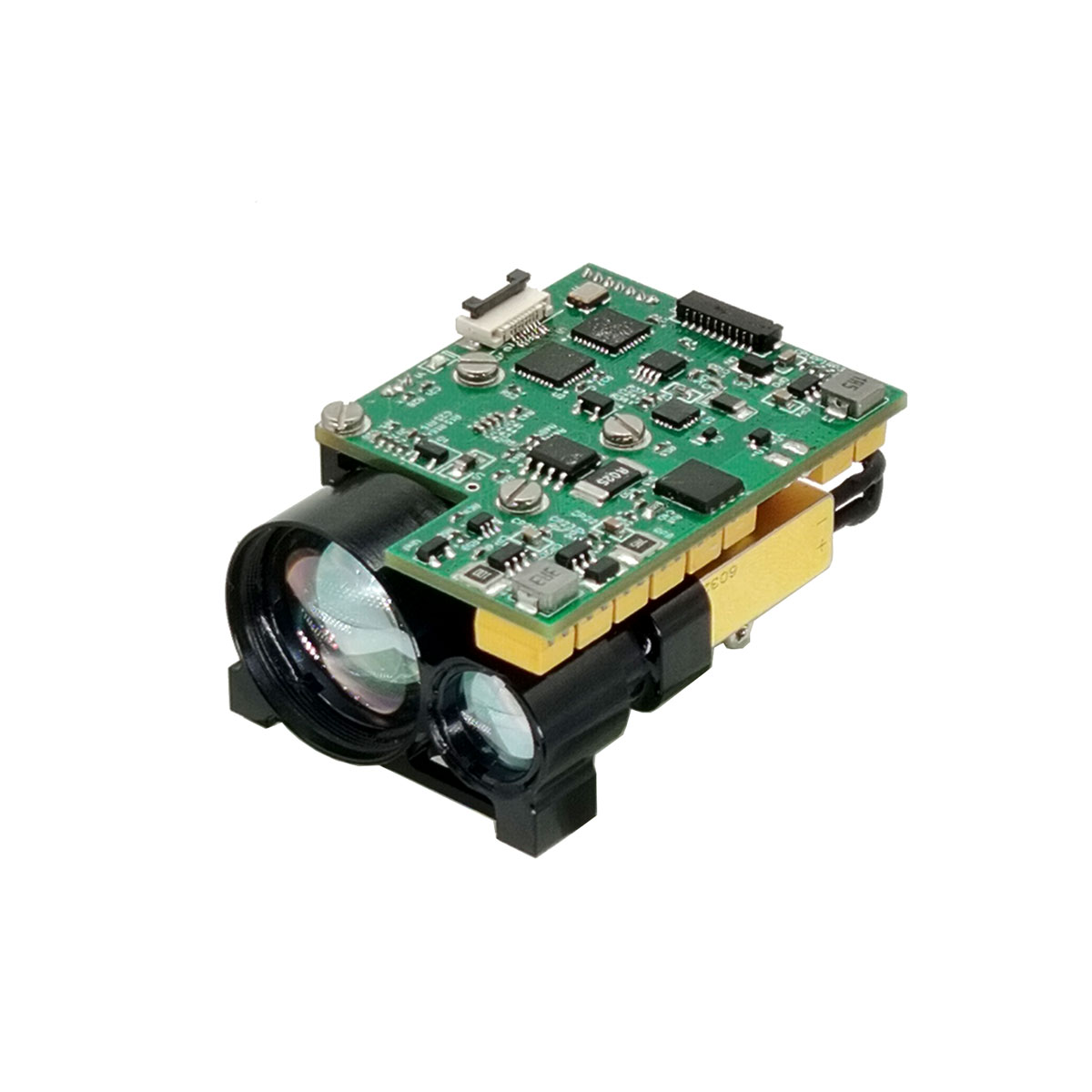

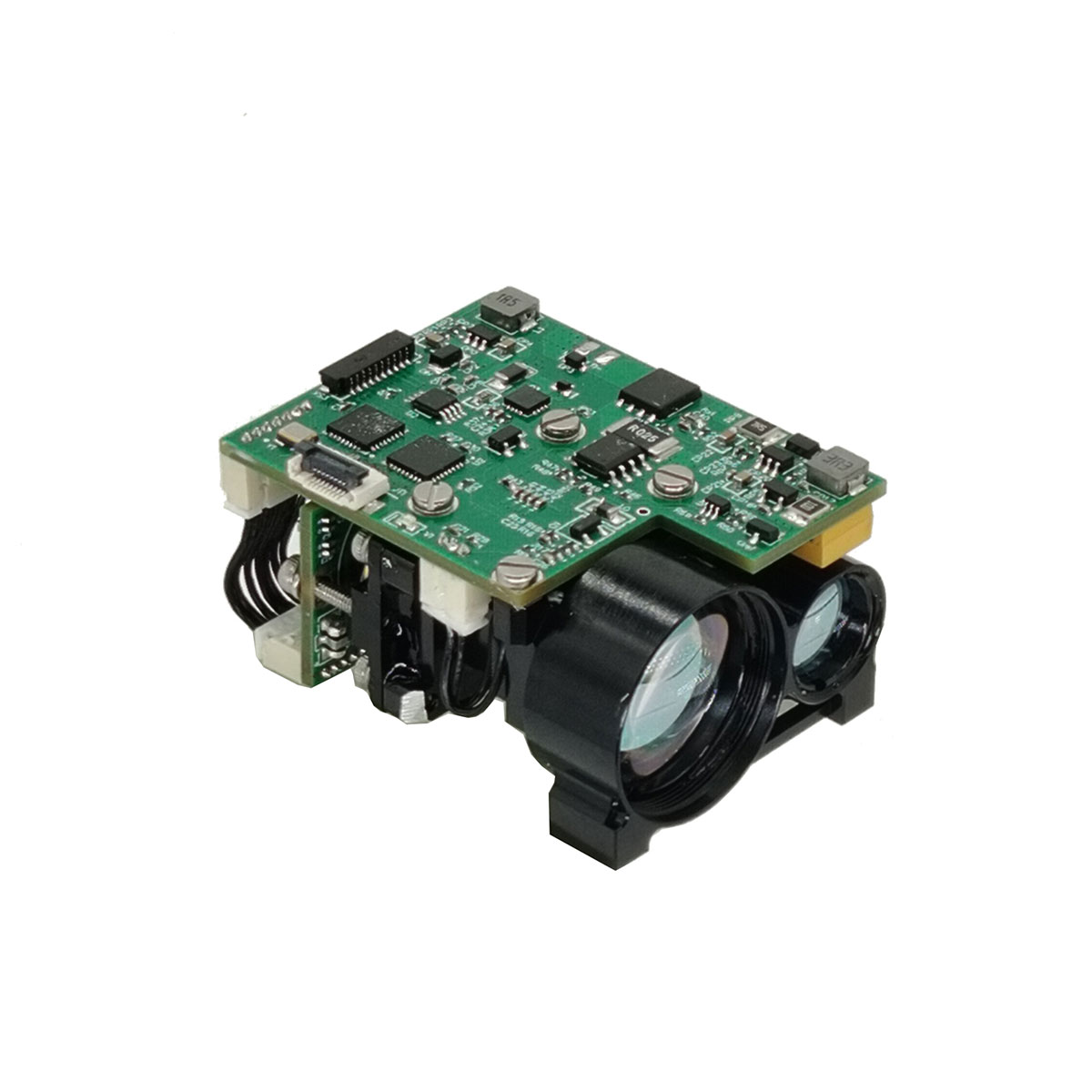

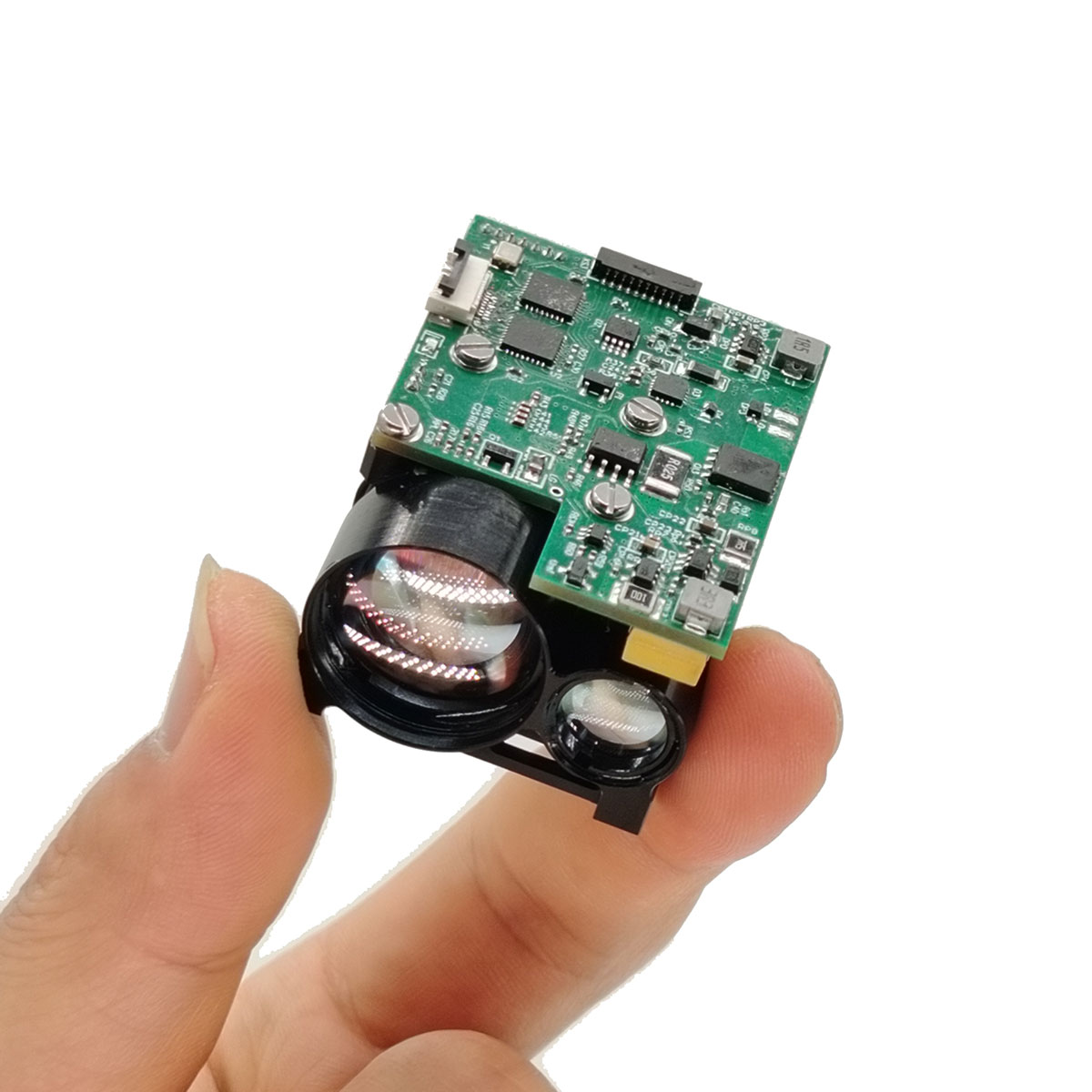

3 -километровый модуль лазерного дальномеров для БПЛА

STA-H0306X 3-километровый модуль лазерного дальномеров для BUT POD принимает саморазвитый компонент Erbium стеклянного лазерного лазерного лазера 1535 Нм, который имеет особенности большего расстояния, низкого энергопотребления, небольшого размера и безопасности человека.

Модель:STA-H0306X

Отправить запрос

Описание продукта

Производительность диапазона: 3000 м (2,3x2,3 млн. Целевых целей), 6000 м (максимальный диапазон)
Точность диапазона ± 1M
Точность измерения ≥ 98%
Вес ≤ 57G

3 -километровый модуль лазерного дальномеров для технических функций БПЛА

1. Интегрированная конструкция конфигурации и передняя поверхность Multi-Point Sealing Installing, сильная антиимбалансная способность, высокая долговечность, длительный трудовой срок службы, безопасность глаз;
2. Использование невозможной технологии оптического проектирования, с хорошей способностью подавления оптического шума, производительности в ближней расстоянии и высокой и низкой температурной оптической производительности;
3. Внутренний интерфейс схемы принимает процесс прямого подключения сварного провода, который является твердым и надежным, что может избежать короткого замыкания или плохого контакта, вызванного ослаблением, окислением и водяным парами разъема, а также повысить надежность и срок службы продукта.

Индекс производительности продукта

Элемент	Индекс
Модель	STA-H0306X
Работая длина волны	1535 нм ± 10 нм
Диапазон в диапазоне	20-6000м
Производительность диапазона	6000м	Максимальный диапазон
	4500 м	Большая цель, отражательная способность: 60%, видимость наблюдателя 12 км
	3000м	2,3 × 2,3 м размер цели, отражательная способность: 30%, видимость наблюдателя 8 км
	1600 м	1 × 1 м. Размер цели, отражательная способность: 10%, видимость наблюдателя 8 км
Интерфейс связи	Rs422 / ttl (настраиваемый)
Влажность	≤ 60%
Точность диапазона	± 1M
Скорость точности	≥98%
Угол дивергенции	≤0,5 МР
Частота диапазона	1 ~ 10 Гц
Размер	≤48,5 мм × 36 мм × 26 мм
Напряжение	5 В
Энергопотребление	Потребление энергии в режиме ожидания ≤1W. Номинальное энергопотребление ≤1,6 Вт. Пиковое энергопотребление ≤4W
Рабочая температура	-40 ℃～+70 ℃
Температура хранения	-50 ℃～+75 ℃
Масса	≤57G

Приложения для модуля лазерного дальномеров STA-H0306X

Теплоизображение, ночное видение и другие портативные мобильные устройства
Системы наблюдения и наблюдения за границей
Наборы для датчиков для стручков для БПЛА и UGV

Режим диапазона и время в диапазоне

а) единственное максимальное непрерывное время: ≥35 мин;
б) максимальное время интервала для непрерывного измерения расстояния снова: ≤15 с.
Стабильность лазерной оптической оси ≤ 0,1MRAD (диапазон полной температуры);
Непараллелизм лазерной оптической оси к ссылке на установку ≤0,25 МРП;

Структура установка интерфейса

Электрический интерфейс

Интерфейс связи RS422/TTL Communication;
Скорость передачи: 115200;
Биты данных: 8;
Начало бит: 1;
Остановить бит: 1;
Бит паритета: нет;
б) внешний разъем;
Верхняя сторона компьютера реализует тест поперечной связи с разъемом DF52-10S-0.8 со стороны достоверника через разъем DF52-10P-0.8C.

Таблица 1 Определения PIN -контактов

Приколоть	Оценка	Электрические характеристики определение	Замечания
П-1	Вин+	Входная мощность положительно	Источник питания
П-2	VTN+	Входная мощность положительно
P-3	Компонент	Входная мощность отрицательно
P-4	Компонент	Входная мощность отрицательно
P-5	Rs422_txd+	Порт выходного сигнала	От дальнодого завода до компьютера
P-6	Rs422_txd-	Порт выходного сигнала	От дальнодого завода до компьютера
P-7	Rs422_rxd-	Порт ввода сигнала	От хост -компьютера до дальнодорогого числа
P-8	Rs422_rxd+	Порт ввода сигнала	От хост -компьютера до дальнодорогого числа
P-9	Судить	Коммуникация
P-10	Прозрачный	Часовой порт
