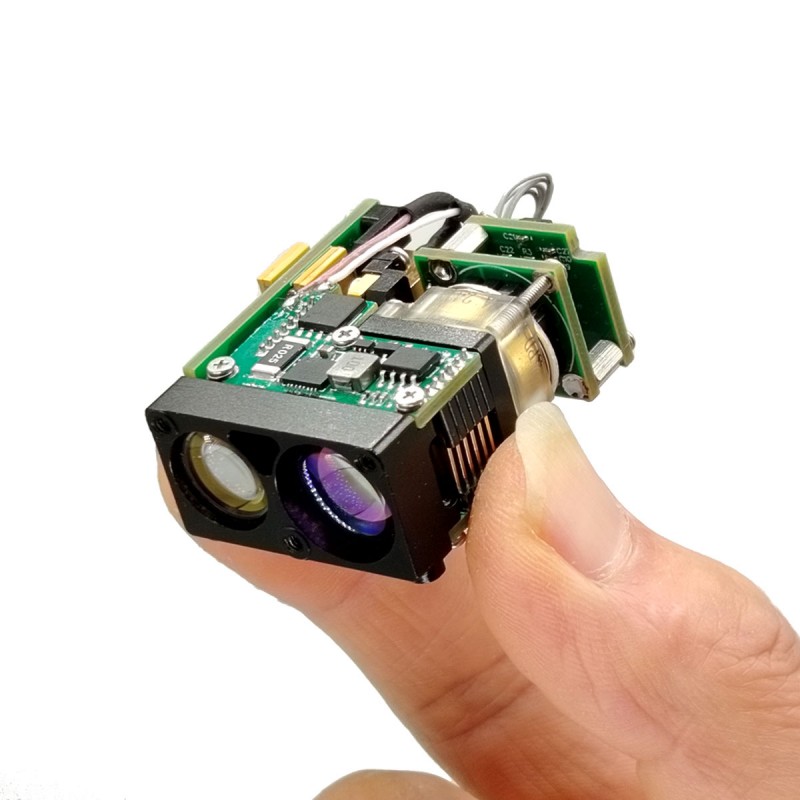

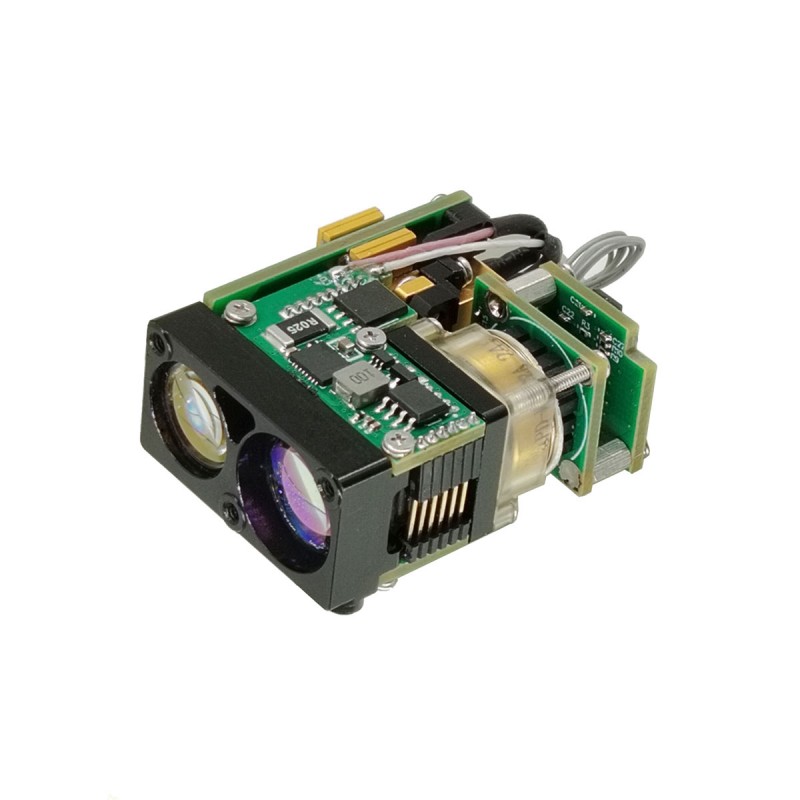

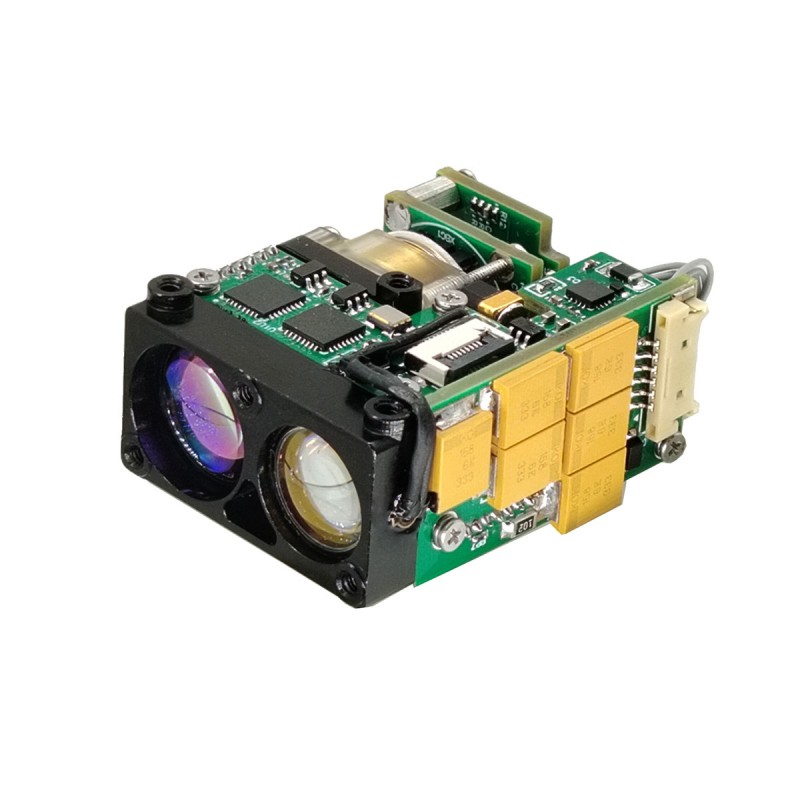

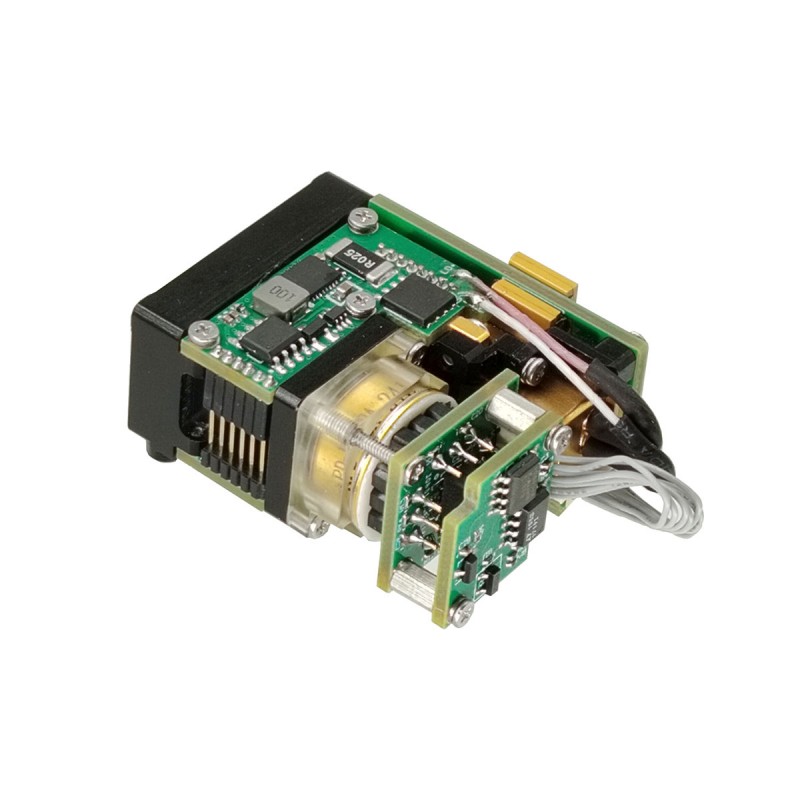

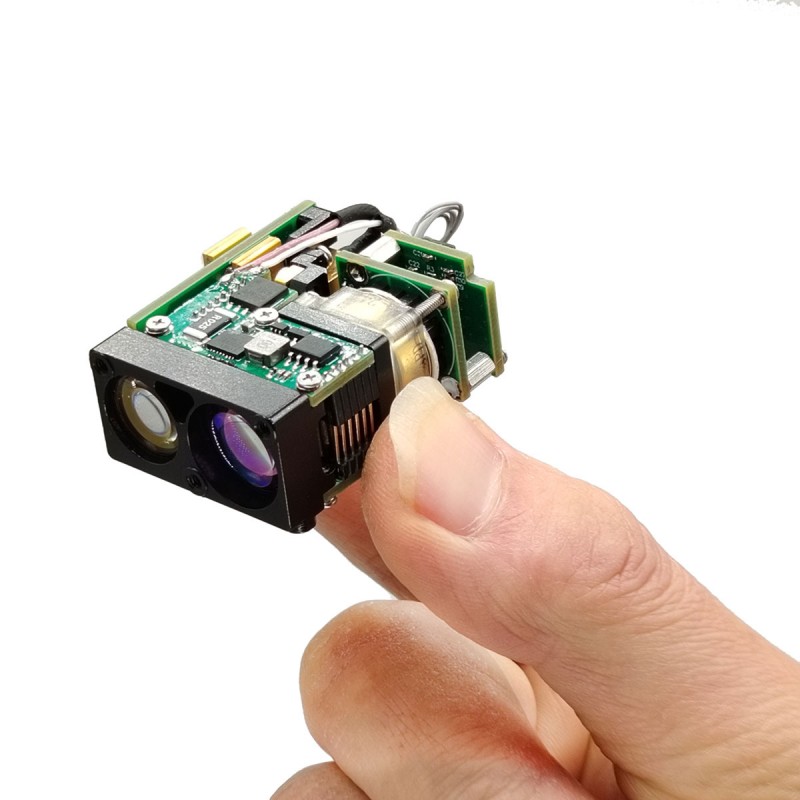

3-километровый модуль лазерного дальномеров 3 км

STA-B30X-это безопасный для глаз лазерный модуль расстояния, который может обнаружить целевое расстояние и передавать измеренное расстояние до верхнего компьютера посредством последовательной связи. Видимость ≥ 12 км, целевая отражательная способность ≥ 0,3, влажность ≤ 80%, носитель (2,3 млн. × 2,3 млн. Цель) расстояние в диапазоне ≥ 3 км.

Отправить запрос

Описание продукта

Основные функции

(1) единственное дальности и непрерывное давление;
(2) реагировать на команды лазерного диапазона и может остановиться в любое время в соответствии с командой Stop;
(3) данные о расстоянии выходного расстояния и информация о статусе один раз на импульс во время измерения расстояния;
(4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
(5) выбор расстояния, индикация передней и задней цели;
(6) Функция самопротестирования.

Индекс производительности продукта

Элемент	Технический параметр	Инструкция
Модель	STA-B30X
Рабочая длина волны	1535 ± 5 нм
Безопасность глаз	Класс 1 (IEC 60825-1)
Получение диафрагмы	Φ13 мм
Апертура выбросов	Φ13 мм
Возможность RANGING	15-5000м
Диапазон в диапазоне	≥5000м	Большие цели здания, отражательная способность: 0,6, видимость наблюдателя 20 км
	≥3000м	Цель НАТО
	≥2000 м	Человеческая цель
	≥600 м	БПЛА ЦЕЛЕЙ
Мини -диапазон	15 м
Многоцелевое обнаружение	До 3 цели
Точность диапазона	± 1M	3d
Частота диапазона	1 ~ 10 Гц регулируется
Скорость точности	≥98%
Ложная скорость тревоги	1%
Угол дивергенции	≤0,6 МР
Интерфейс связи	Ттл	Интерфейс RS422/RS232 может быть настроен
Напряжение	DC5 ~ 16V
Энергопотребление	≤1,2 Вт (@1HZ)	Рабочая сила
Энергопотребление	≤5w	Пиковая мощность
Лазерная оптическая стабильность	≤0,05 МР
Параллельная ошибка	≤0,3 МР	Ошибка параллелизма оптической оси в монтажную ссылку
Механический шок	75 г, 1 мс
Рабочая температура	-40 ℃～+70 ℃
Температура хранения	-55 ℃～+75 ℃
Надежность	MTBF ≥ 1500 ч

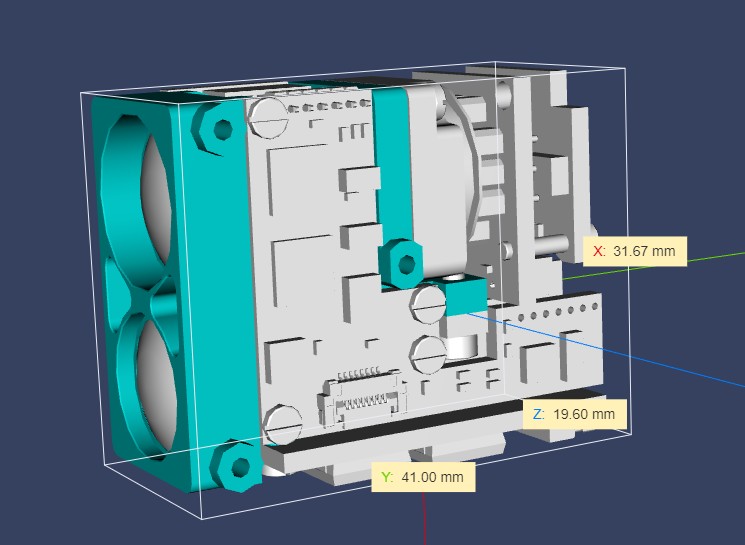

Размер	≤43 × 31 × 16 мм
Масса	≤44G
Основная функция		Первая и последняя целевая диапазон, многоцелевая дистанционная селективность, расстояние

Примечания:

1) размер цели НАТО 2,3 м × 2,3 м; Размер цели человека 0,5 м × 1,7 м; Размер целевого беседы 0,2 м × 0,3 м; Отражательная способность 30%, влажность ≤80%, видимость наблюдателя ≥ 12 км

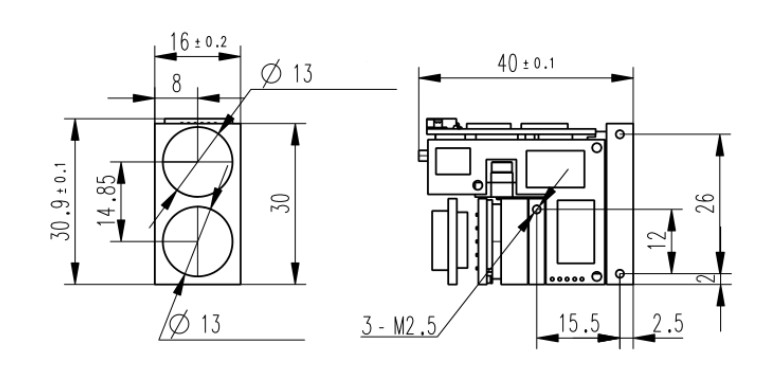

Структура установка интерфейса

Требования к электрическому интерфейсу

Интерфейс связи: UART (TTL_3.3 В), 115200 б.п., 1 начальный бит, 8 битов данных, 1 остановка нет, нет бита паритета;

Таблица 1 Определение основного определения

Приколоть	Определение	Линейный цвет	Примечания
1	Питания +	Красный	4.5-16V
2	Источник питания -	Черный	Гнездо
3	Power_on	Белый	Power on Control TTL_3.3V Уровень, модуль ON (> 2,7 В), модуль выключен (<0,3V)
4	Uart_tx	Желтый	Последователь серийного порта
5	Uart_rx	Зеленый	Приемник серийного порта
6	Гнездо	Черный	Серийный порт земля

OEM/ODM -модули и пользовательские решения

B0815X предназначен для системных интеграторов, которые ищут удобное, мощное и компактное решение для лазерного диапазона. Он обеспечивает надежную производительность в широком спектре приложений.

Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может быть измерено на большом расстоянии. Он подходит для портативных устройств (термическая визуализация), применения для монтажа оружия, портативных систем и легких датчиков, а также беспилотных летательных аппаратов или UGV.
