Модуль лазерного дальномера 2мрад, 2 км для системы защиты от дронов

Компактный лазерный дальномерный модуль STA-WR2000X отлично подходит для интеграции в системы ПВО армии и флота. В модуле измерения расстояния используется самый современный лазер на эрбиевом стекле с диодной накачкой, который отличается высокой эксплуатационной готовностью и низкими затратами на техническое обслуживание. Его угол расхождения 2 мрад позволяет измерять БПЛА с поперечным сечением 0,1 ㎡ на расстоянии до 2000 метров, что делает его важным компонентом систем борьбы с дронами.

Отправить запрос

Описание продукта

1) Одиночный и непрерывный диапазон;
2) Реагирование на команды лазерной дальнометрии и остановка дальномера в любой момент в соответствии с командой остановки;
3) Выводит данные о расстоянии и информацию о состоянии один раз за импульс во время измерения дальности;
4) Он может сообщать совокупное количество переданных лазерных импульсов (без потери мощности);
5) Выбор дистанции до и после целеуказания;
6) Функция самотестирования.

Оптический индекс
Длина волны	1535 нм±5 нм
Угол расходимости лазера	≤2мрад
Эффективная приемная апертура	56 мм
Частота диапазона	Одиночный, регулируемый 1–10 Гц
Диапазон	Видимость ≥ 12 км, отражательная способность цели ≥ 0,3, влажность ≤ 80%, дальность действия БПЛА (0,25 м × 0,25 м) ≥ 2 км
Точность измерения дальности	≤±1 м (СКЗ)
Точность измерения	≥98%
Частота ложных тревог	≤1%
Минимальный диапазон измерения	≤50 м
Точность измерения	≤0,05 мрад
Оптическая ось параллельна установке.	≤0,3 мрад
Механические индикаторы
Размер	≤90×63×82 мм
Масса	≤300 г
Электрические индикаторы
Поставка электроэнергии	9В~32В постоянного тока
Рассеяние мощности	Работайте менее 3 Вт при 10 Гц, пиковое энергопотребление менее 5 Вт.
Интерфейс	Интерфейс RS422, 115200 бит/с
Включение интерфейса управления	Когда безопасное расстояние будет достигнуто, включите питание и используйте его; или в режиме пониженного энергопотребления для контроля его рабочего состояния
Защита печатной платы	После завершения проектирования и отладки платы необходимо покрыть противоударной краской и провести обработку «три защиты».
Экологическая пригодность
Рабочая температура	－40℃-65℃
Температура хранения	－55℃-70℃
Вибрация	GJB150.16 A-2009 «Методы испытаний на воздействие окружающей среды в лаборатории военной техники – испытание на вибрацию»
плеть	GJB150.18 A-2009 «Метод испытаний на воздействие окружающей среды в лаборатории военной техники – испытание на воздействие»

Примечание:
1. Описание диапазона: диапазон будет меняться в зависимости от условий тестирования и целей тестирования. Если вы обнаружите особые цели, свяжитесь с отделом продаж для подтверждения;
1. Описание диапазона: диапазон будет меняться в зависимости от условий тестирования и целей тестирования. Если вы обнаружите особые цели, свяжитесь с отделом продаж для подтверждения;

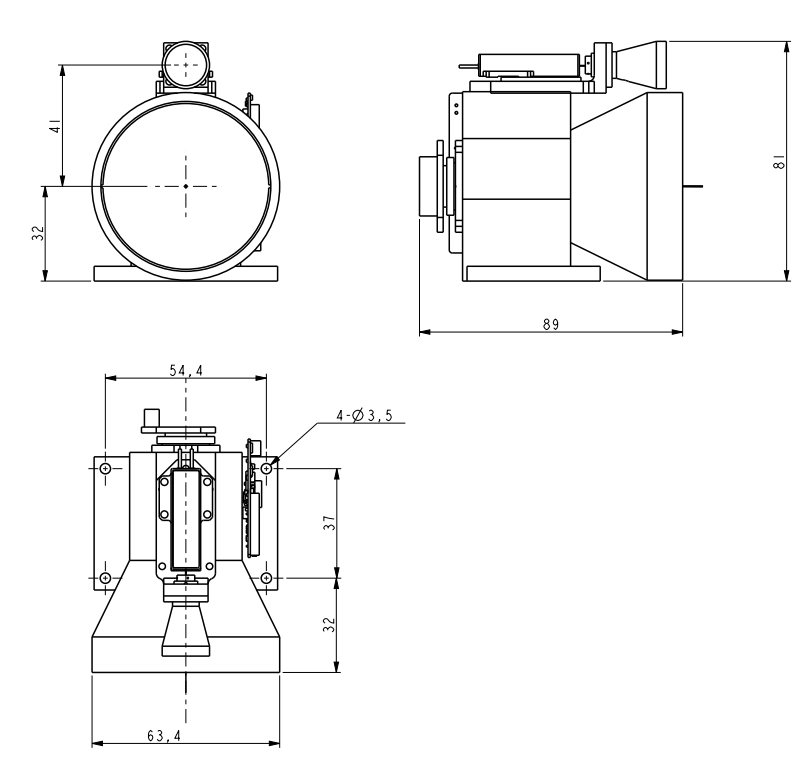

Схема механической структуры

Внешний интерфейс

Приколоть	Определение	Функция	Примечания
1	прием +	RS422 Приемник +	Синий
2	RX-	Приемник RS422 -	Зеленый
3	Техас-	Передача RS422 -	Фиолетовый
4	ВЭЭ	Передача RS422 +	Желтый
5	Земля	Заземляющий провод связи	Белый
6	ВЭЭ	Источник питания +	Красный
7	Земля	Источник питания -	Черный
8	ПИТАНИЕ RU	/	Пепел

OEM/ODM лазерный дальномерный модуль дальностью 1–15 км для противодействия беспилотным авиационным системам (C-UAS)

Протокол связи

1. Протокол передачи: асинхронная последовательная связь;
2. Скорость порта: 115200;
3. Биты данных: 10 бит: один стартовый бит, 8 бит данных, один стоповый бит, неверная проверка;
4. Структура данных: данные состоят из байта заголовка, части команды, длины данных, части параметра и контрольного байта;
5. Режим связи: главный блок управления отправляет команды управления на дальнометр, а дальномер принимает и выполняет инструкции. В состоянии измерения дальности машина для измерения дальности отправляет данные и состояние машины обратно на верхний компьютер в соответствии с циклом измерения дальности. Формат связи и содержание команд показаны в следующей таблице.
А) Основные управляющие сигналы

Формат отправляемого сообщения следующий:

STX0

КМД

ЛЕН

ДАННЫЕ1H

ДАННЫЕ1L

ЧК

Таблица 2 Описание формата отправляемого сообщения

номер заказа	имя	объяснять	код	замечания
1	STX0	Флаг начала сообщения	А5(Н)
2	КМД	CW	См. таблицу 3.
3	ЛЕН	ДЛ	Количество всех байтов, кроме начальной метки, командного слова и контрольной суммы.
4	ДАННЫЕ	параметр	См. таблицу 3.
5	прибытие	параметр	См. таблицу 3.
6	ЧК	XOR-проверка	За исключением действительного байта, все остальные байты подвергаются операции XOR.

Команда описывается следующим образом:
Таблица 3 Описание команд и слов данных, отправляемых ведущим устройством дальномера

номер заказа	CW	функция	байт данных	замечания	длина	Пример кода
1	0x00	прекратить	ДАННЫЕ=00（H）ДАННЫЕ=00（H）	Дальномер прекращает измерение	Шесть байт	А5 00 02 00 00 А7
2	0x01	Код команды	ДАННЫЕ=00（H）ДАННЫЕ=00（H）		Шесть байт	А5 01 02 00 00 А6
3	0x02	Непрерывное измерение диапазона	ДАННЫЕ=XX（H）ДАННЫЕ=YY（H）	DATA описывает период измерения диапазона в мс.	Шесть байт	A5 02 02 03 E8 4E (диапазон 1 Гц)
4	0x03	самопроверка	ДАННЫЕ=00（H）ДАННЫЕ=00（H）		Шесть байт	А5 03 02 00 00 А4
5	www.jioptics.com	Установите ближайшее расстояние к выделенному фрагменту	ДАННЫЕ=XX（H）ДАННЫЕ=YY（H）	ДАННЫЕ описывают величину слепой зоны, единица 1м.	Шесть байт	A5 04 02 00 64 C7 (100 м — ближайшее расстояние)
6	0x06	Совокупное количество запросов на светоотдачу	ДАННЫЕ=00（H）ДАННЫЕ=00（H）	Совокупное количество запросов на светоотдачу	Шесть байт	А5 06 02 00 00 А1
7	0x11	Питание APD включено	ДАННЫЕ=00（H）ДАННЫЕ=00（H）		Шесть байт	А5 11 02 00 00 Б6
8	0x12	Питание APD отключено	ДАННЫЕ=00（H）ДАННЫЕ=00（H）		Шесть байт	А5 12 02 00 00 Б5
9	0xEB	Запрос номера	ДАННЫЕ=00（H）ДАННЫЕ=00（H）	Запрос номера	Шесть байт	А5 ЭБ 02 00 00 4С

а) Главный элемент управления получает формат
ДАННЫЕ описывают величину слепой зоны, единица 1м.

STX0

КМД

ЛЕН

ДАННЫЕ

ДАТА0

ЧК

Таблица 4 Описание формата получаемых сообщений

номер заказа	имя	объяснять	код	замечания
1	STX0	Флаг начала сообщения 1	А5(Н)
2	CMD_JG	Командное слово данных	См. таблицу 5.
3	ЛЕН	ДЛ	Количество всех байтов, кроме начальной метки, командного слова и контрольной суммы.
4	Дн	параметр	См. таблицу 5.
5	Д0	параметр	См. таблицу 5.
6	ЧК	XOR-проверка	За исключением действительного байта, все остальные байты подвергаются операции XOR.

Описание статуса приема основного элемента управления:
В таблице 5 описано слово данных, отправляемое дальномером на главный контроллер.

номер заказа	CW	функция	байт данных	замечания	Общая длина
1	0x00	прекратить	D1=00（H）D0=00（H）		Шесть байт
2	0x03	самопроверка	Д8~Д1	D8-D7: напряжение -5 В, единица 0,01 В.D6-D5: значение слепой зоны, единица 1 мD4: значение высокого напряжения APD, единица измерения В; D3: тип символа, указывающий температуру APD, единица измерения: градусы Цельсия; D2-D1: напряжение +5 В, единица 0,01 В	12 байт
3	www.jioptics.com	Расстояние до ближайшего пункта доступа, ед. м	Д1 Д0	ДАННЫЕ описывают значение ближайшего расстояния, единица измерения 1 м; Начало высоко и конец низко.	Шесть байт
4	0x06	Совокупное количество запросов на светоотдачу	Д3~Д0	ДАННЫЕ выражают количество индикаторов, 4 байта, начиная со старшего байта.	Семь байт
5	0x11	Питание APD включено	D1=00（H）D0=00（H）	Питание APD включено	Шесть байт
6	0x12	АПД выключился	D1=00（H）D0=00（H）	Питание APD отключено	Шесть байт
7	0xED	Работа сверхурочно	0x00 0x00	Лазер находится под защитой лазерной эксплуатации и не может быть измерен.	Шесть байт
8	0xEE	Ошибки эффективности	0x00 0x00		Шесть байт
9	0XEF	Тайм-аут связи последовательного порта	0x00 0x00		Шесть байт
10	0x01	Измерение одной дальности (одна цель, ноль для второй и третьей целей, ноль для третьей цели в начале и конце цели)	Д9Д8 Д7 Д6Д5 Д4 Д3Д2 Д1 Д0	D8-D6 Расстояние до первой цели (с шагом 0,1 м)D5-D3 Расстояние до второй цели (с шагом 0,1 м) D2-D0 Расстояние до третьей цели (с шагом 0,1 м)3. Цели от ближнего до дальнегоD9 (бит7-бит0) Байт флага:D9 — 7-я позиция, обозначающая основную волну; 1: есть основная волна, 0: нет основной волны. D9 — 6-я позиция, указывающая эхо; 1: есть эхо, 0: нет эхаD9 Пятая позиция указывает на состояние лазера; 1: нормальный лазер, 0: неисправность лазера. D9 — четвертый бит флага тайм-аута, 1: нормальный, 0: тайм-аут D9 недействителен в 3-й позиции (установлен в 1); D9 Вторая позиция указывает состояние APD; 1: нормально, 0: errorD9 — первая позиция, показывающая, существует ли предыдущая цель; 1: есть предыдущая цель, 0: нет предыдущей цели (цель в слепой зоне).D9 0-й бит указывает, есть ли последующая цель; 1: есть последующая цель, 0: нет последующей цели (цель после основной цели является последующей целью)	14 байт
11	0x02	Непрерывная дальность (одна цель, ноль для второй и третьей цели, ноль для третьей цели в начале и конце цели)	Д9 Д8 Д7 Д6Д5 Д4 Д3Д2 Д1 Д0	D8-D6 Расстояние до первой цели (с шагом 0,1 м)D5-D3 Расстояние до второй цели (с шагом 0,1 м) D2-D0 Расстояние до третьей цели (с шагом 0,1 м)3. Цели от ближнего до дальнего. D9 (бит7-бит0). Байт флага: D9 — 7-й бит, обозначающий основную волну; 1: есть основная волна, 0: нет основной волны. D9 — 6-я позиция, указывающая эхо; 1: есть эхо, 0: нет эхаD9 Пятая позиция указывает на состояние лазера; 1: нормальный лазер, 0: неисправность лазераD9 — четвертый бит флага тайм-аута, 1: нормальный, 0: тайм-аут D9 недействителен в 3-й позиции (установлен в 1); D9 Вторая позиция указывает состояние APD; 1: нормально, 0: errorD9 — первая позиция, показывающая, существует ли предыдущая цель; 1: есть предыдущая цель, 0: нет предыдущей цели (цель в слепой зоне).D9 0-й бит указывает, есть ли последующая цель; 1: есть последующая цель, 0: нет последующей цели (цель после основной цели является последующей целью)	14 байт
12	0xEB	Запрос номера	Д17…… Д0	D17 D16 D15 D14 D13 D12 Код модели всей машиныD11D10 Номер продуктаD9 D6 Версия программного обеспеченияD5 D4 Номер APDD3 D2 Номер лазераВерсия D1 FPGA	22 байта
Примечание: ① Неопределенный байт/бит данных, по умолчанию — 0;
