2mrad 1 км модуль лазерного дальномеров для Anti Drone STSTEM

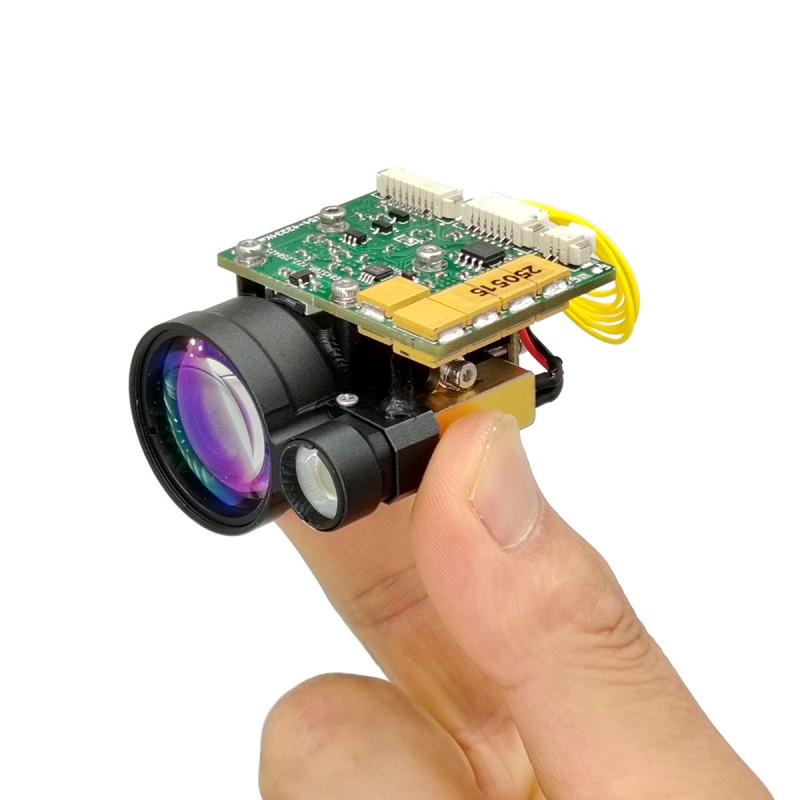

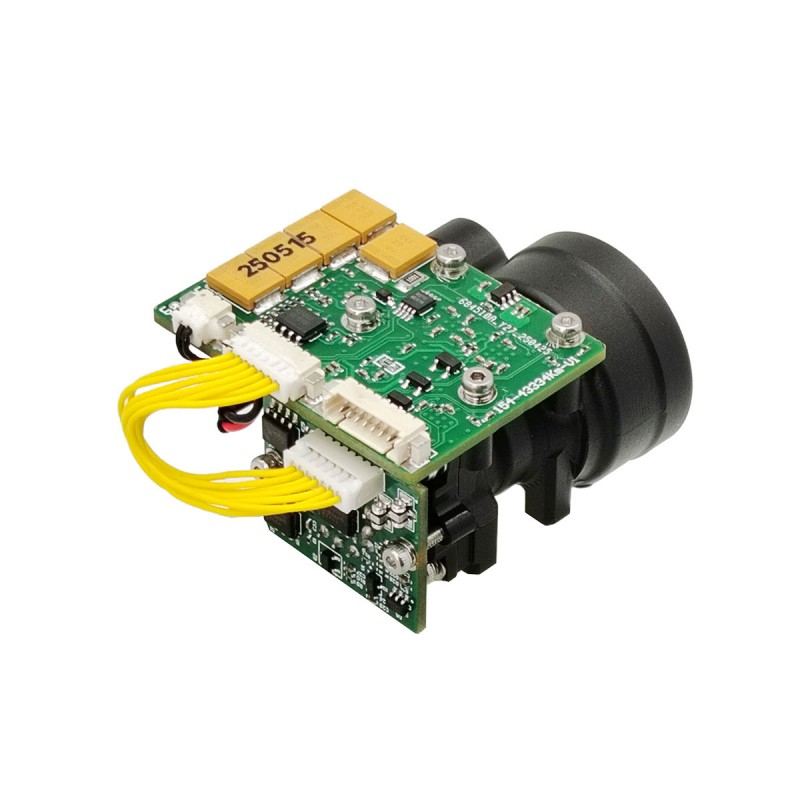

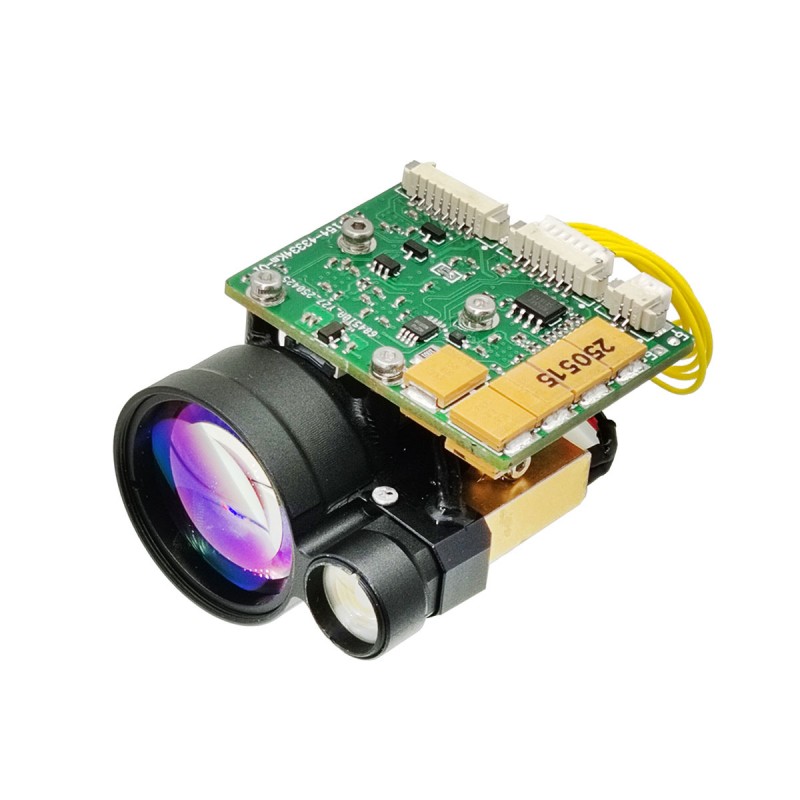

Компактный модуль лазера STA-WR1000X очень подходит для интеграции в системы противовоздушной обороны армии и военно-морского флота. Модуль измерения расстояния принимает наиболее продвинутый диодный накачанный эрбийский стеклянный лазер, который имеет высокую доступность и низкую стоимость технического обслуживания. Его угол дивергенции 2MRAD может измерять беспилотники с поперечным сечением 0,1 ㎡ до 1000 метров, что делает его важным компонентом анти-дронов.

Отправить запрос

Описание продукта

1) одиночное дальности и непрерывное бюро;
2) отвечать на команды лазерного бюро и остановка в любое время в соответствии с командой Stop;
3) выходы данных расстояния и информации о состоянии один раз на импульс во время дальности;
4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
5) выбор расстояния, до и после целевого индикации;
6) Функция самопротестирования.

Функция лазерного дальности;
Функция лазерного облучения;
фотоэлектрический триггер сигнала изоляции;
разобранный прицельный луч;
внешняя функция триггера;

Основные технические индикаторы

Оптический индекс
Длина волны	1535 нм ± 5 нм
Угол дивергенции лазерной дивергенции	≤2mrad
Эффективное получение диафрагмы	25 мм
Частота диапазона	Одиночный, 1 ~ 10 Гц регулируется
Диапазон	Видимость ≥ 12 км, отражательная способность мишени ≥ 0,3, влажность ≤ 80%, расстояние в диапазоне БПЛА (0,25 м × 0,25 м) ≥ 2 км
Точность диапазона	≤ ± 1M (RMS)
Измерение точности	≥98%
Ложная скорость тревоги	≤1%
Минимальный диапазон измерений	≤30м
Лазерная ось стабильности	≤0,05 МР
Оптическая ось параллельна ссылке на установку	≤0,3 МР
Механические индикаторы
Размер	≤52 мм × 45 мм × 35 мм
Масса	≤75G
Электрические индикаторы
Подать электроэнергию	DC9V ～ 32V
Рассеяние власти	Работайте меньше 3 Вт при 10 Гц, пиковое энергопотребление менее 5 Вт
Интерфейс	Интерфейс RS422, 115200bps
Питание на управляющем интерфейсе	Когда безопасное расстояние достигнуто, включите и используйте его; или в режиме низкой мощности, чтобы контролировать его рабочее состояние
Защита платы	После завершения проектирования и отладки платы, она необходима для покрытия краски против шока и выполнения обработки «Три защиты»
Экологическая пригодность
Рабочая температура	－40 ℃ -65 ℃
Температура хранения	－55 ℃ -70 ℃
Вибрировать	GJB150.16 A-2009 "Лабораторные методы экологических испытаний в области экологических испытаний"
Нанесение	GJB150.18 A-2009 "Лабораторный тест на экологический тест на военную технику

Примечание: 1. Описание диапазона диапазона: Диапазон будет изменяться в различных условиях испытаний и целей испытаний, если вы обнаружите специальные цели, обратитесь к стороне продаж, чтобы подтвердить;
2. Минимумский диапазон: колебания 30 мл. 100 м, он рекомендуется до 50 м после нормального использования; Из -за того, что энергия лазера большая, использование близкого расстояния может сжечь чип детектора, поэтому при отладке, пожалуйста, принесите хороший зеркальный крышку, чтобы предотвратить сжигание чипа детектора.

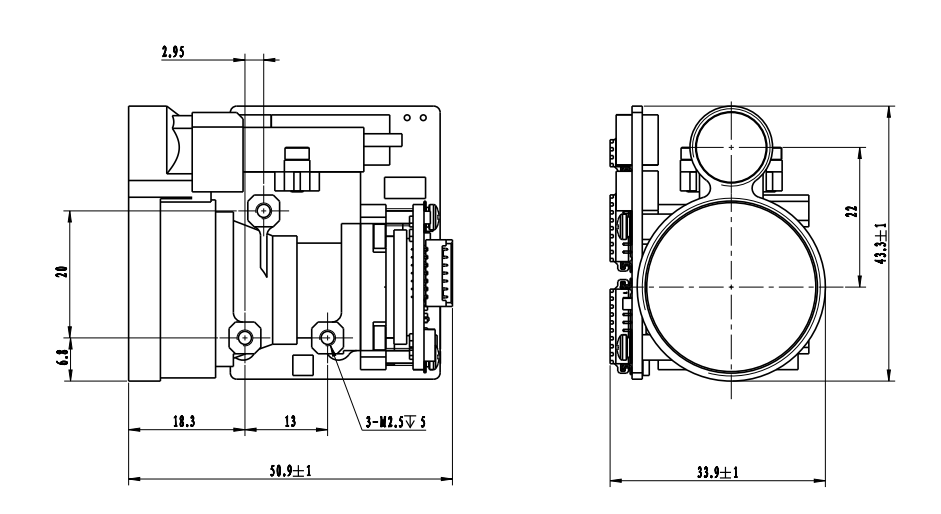

Диаграмма механической структуры

Требования к электрическому интерфейсу

Интерфейс связи: RS422,115200BPS, 1 начальный бит, 8 битов данных, 1 стоп -бит, без паритета;
Таблица 2 Определение линии интерфейса

Приколоть	определение	функция	замечания
1	RX+	RS422 получает положительный
2	Rx-	RS422 получает отрицательный
3	TX-	RS422 отправляет отрицательный
4	TX+	RS422 посылает положительный
5	Гнездо
6	Визит	9-32V
7	Гнездо
8	Pwr_en	облигайт	Контроль сна

1. Другая информация
1) модуль диапазона STA-WR1000X специально используется для измерения расстояния БПЛА;
2) Технические характеристики могут время от времени пересматриваться, пожалуйста, подтвердите спецификации размера продуктов с продавцом, прежде чем разместить заказ;
3) Модуль диапазона использует унифицированный протокол связи и верхний компьютер. Если вам нужно позвонить, пожалуйста, свяжитесь с продавцом.
2. Общение протокола
1) протокол передачи: асинхронная последовательная связь;
2) Скорость передачи: 115200;
3) биты данных: 10BITS: один начальный бит, 8 битов данных, 1 стоп -бит, неверная проверка;
4) Структура данных: данные состоит из первого байта, командной части, длины данных, части параметра и контрольного байта;
5) Режим связи: мастер отправляет команды управления на машину с диапазоном, а машина дальности получает и выполняет инструкции. В состоянии дальности, машина с диапазоном отправляет данные и статус машины, обратно на верхний компьютер в соответствии с циклом диапазона. Формат связи и содержимое команды показаны в следующей таблице.
а) Основное управление отправляет
Формат отправленного сообщения заключается в следующем:

STX0

CMD

Лен

Data1h

Data1l

Chk

Таблица 2 Формат Описание отправленного сообщения

номер заказа	имя	объяснять	код	замечания
1	STX0	Флаг начала сообщения	A5 (H)
2	CMD	CW	Смотрите таблицу 3
3	Лен	Дл	Количество всех байтов, кроме начального знака, командного слова и контрольной суммы
4	Датах	параметр	Смотрите таблицу 3
5	прибытие	параметр	Смотрите таблицу 3
6	Chk	XOR проверка	За исключением действительного байта, все остальные байты - xorde

Команда описана следующим образом:
Таблица 3 Описание команд и слов данных, отправленных мастером на машину

номер заказа	CW	функция	Данные байт	замечания	длина	Пример кода
1	0x00	прекратить	Datah = 00 (H） Datal = 00 (H）	Дальномех	Шесть байтов	A5 00 02 00 A7
2	0x01	Сингл	Datah = 00 (H） Datal = 00 (H）		Шесть байтов	A5 01 02 00 00 A6
3	0x02	Непрерывное давление	Datah = xx (h） datal = yy (h）	Данные описывают период диапазона, в MS	Шесть байтов	A5 02 02 03 E8 4E (1 Гц)
4	0x03	Самоуконка	Datah = 00 (H） Datal = 00 (H）		Шесть байтов	A5 02 02 00 A4
5	0x04	Установите ближайшее расстояние до выбора	Datah = xx (h） datal = yy (h）	Данные описывают значение слепой зоны, блок 1M	Шесть байтов	A5 04 02 00 64 C7 (100 м - самое близкое расстояние)
6	0x06	Кумулятивное количество запросов на световые выводы	Datah = 00 (H） Datal = 00 (H）	Кумулятивное количество запросов на световые выводы	Шесть байтов	A5 06 02 00 A1
7	0x11	Power APD включена	Datah = 00 (H） Datal = 00 (H）		Шесть байтов	A5 11 02 00 B6
8	0x12	Power APD выключена	Datah = 00 (H） Datal = 00 (H）		Шесть байтов	A5 12 02 00 B5
9	0xeb	Номер запроса	Datah = 00 (H） Datal = 00 (H）	Номер запроса	Шесть байтов	A5 EB 02 00 00 4C

б) Главный контроль получает формат
Формат полученного сообщения заключается в следующем:

STX0

CMD

Лен

Данные

Дата0

Chk

Таблица 4 Описание формата полученных сообщений

номер заказа	имя	объяснять	код	замечания
1	STX0	Флаг начала сообщения 1	A5 (H)
2	Cmd_jg	Командное слово данных	Смотрите таблицу 5
3	Лен	Дл	Количество всех байтов, кроме начального знака, командного слова и контрольной суммы
4	Дн	параметр	Смотрите таблицу 5
5	D0	параметр	Смотрите таблицу 5
6	Chk	XOR проверка	За исключением действительного байта, все остальные байты - xorde

Основное количество управления. Описание статуса:
В таблице 5 описывается слово данных, отправленное дальнодорожденным для главного контроллера

номер заказа	CW	функция	Данные байт	замечания	общая длина
1	0x00	прекратить	D1 = 00 (H） D0 = 00 (H）		Шесть байтов
2	0x03	Самоуконка	D8 ~ D1	D8-D7: -5V напряжение, блок 0.01V.D6-D5: Значение слепого пятна, блок 1MD4: APD высокое значение высокого напряжения, единица V; D3: тип ChAR, указывающий на температуру APD, единица: градусы Цельсиуса; D2-D1: +5V напряжение, единица 0,01V	12 байтов
3	0x04	Расстояние до ближайшей настройки доступа, блок M	D1 D0	Данные описывают ближайшее значение расстояния, блок 1M; запустите высокий и конечный низкий	Шесть байтов
4	0x06	Кумулятивное количество запросов на световые выводы	D3 ~ D0	Данные выражают количество раз, когда свет испускается, 4 байта, сначала высокий байт	Семь байтов
5	0x11	Power APD включена	D1 = 00 (H） D0 = 00 (H）	Power APD включена	Шесть байтов
6	0x12	APD Power Off	D1 = 00 (H） D0 = 00 (H）	APD Power Off	Шесть байтов
7	0xed	Работа сверхурочно	0x00 0x00	Лазер находится под лазерной рабочей защитой и не может быть измерен.	Шесть байтов
8	0xee	Ошибки эффективности	0x00 0x00		Шесть байтов
9	0xef	Тайм -аут коммуникации последовательного порта	0x00 0x00		Шесть байтов
10	0x01	Измерение единого диапазона (единственная цель, ноль для второго и третьего целей, ноль для третьей цели в начале и в конце цели)	D9D8 D7 D6D5 D4 D3D2 D1 D0	D8-D6 Первое расстояние цели (единица 0,1 м) D5-D3 Расстояние до второй цели (блок: 0,1 м) D2-D0. Цели-от Flard9 (Bit7-Bit0) Flag Byte: D9-7-й бит, чтобы указать основную волну; 1: есть основная волна, 0: нет главной волны. D9 - 6 -я позиция, указывающая эхо; 1: Echo, 0: нет echod9, пятая позиция указывает на лазерный статус; 1: Нормальный лазер, 0: laser Bulld9 - четвертый бит флага тайм -аута, 1: нормальный, 0: TimeOutd9 недействителен на 3 -й позиции (установлена 1); D9 Вторая позиция указывает состояние APD; 1: Нормально, 0: Errord9 - первая позиция, которая указала, есть ли предыдущая цель; 1: есть предыдущая цель, 0: нет предыдущей цели (цель в слепой области) .d9 0 -й бит указывает, есть ли последующая цель; 1: Существует последующая цель, 0: нет последующей цели (цель после основной цели является последующей целью)	14 байтов
11	0x02	Непрерывное давление (единственная цель, ноль для второго и третьего целей, ноль для третьей цели в начале и в конце цели)	D9 D8 D7 D6D5 D4D2 D1 D0	D8-D6 Первое расстояние цели (единица 0,1 м) D5-D3 Расстояние до второй цели (блок: 0,1 м) D2-D0. Цели-от Flard9 (Bit7-Bit0) Flag Byte: D9-7-й бит, чтобы указать основную волну; 1: есть основная волна, 0: нет главной волны. D9 - 6 -я позиция, указывающая эхо; 1: Echo, 0: нет echod9 5 -й бит указывает лазерный статус; 1: Нормальный лазер, 0: laser Bulld9 - четвертый бит флага тайм -аута, 1: нормальный, 0: TimeOutd9 недействителен на 3 -й позиции (установлена 1); D9 Вторая позиция указывает состояние APD; 1: Нормально, 0: Errord9 - первая позиция, которая указала, есть ли предыдущая цель; 1: есть предыдущая цель, 0: нет предыдущей цели (цель в слепой области) .d9 0 -й бит указывает, есть ли последующая цель; 1: Существует последующая цель, 0: нет последующей цели (цель после основной цели является последующей целью)	14 байтов
12	0xeb	Номер запроса	D17 …… D0	D17 D16 D15 D14 D13 D12 Целая модель модели Coded11d10 Numberd9 D6 Software VersionD5 D4 APD NumberD3 D2 Laser NumberVersion D1 FPGA	22 байта
Примечание. ① Неопределенные данные/бит данных по умолчанию составляет 0;
