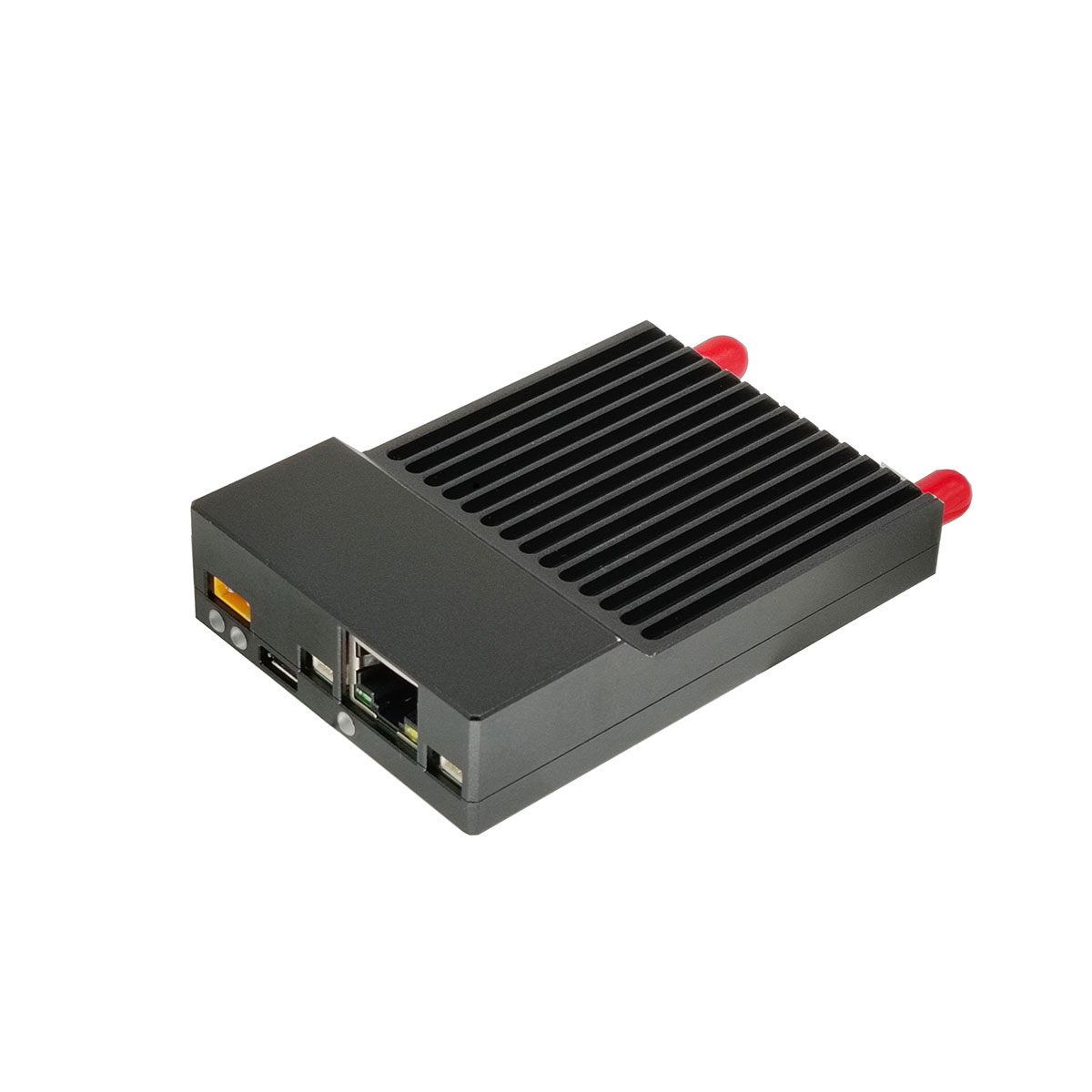

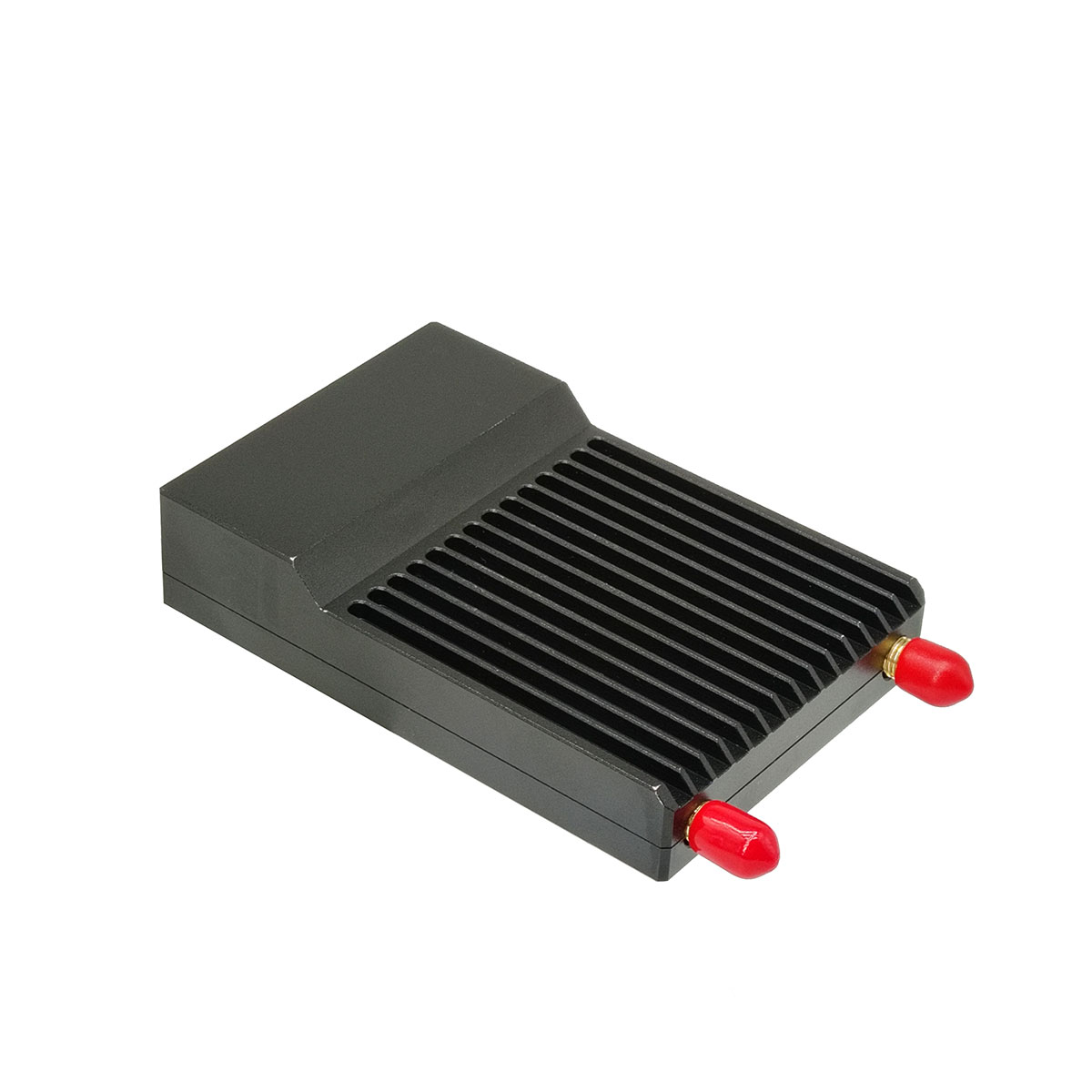

20-километровая ячеистая сеть передачи видео с дронов
Продукт серии T представляет собой широкополосную цифровую беспроводную систему передачи данных, оптимизированную для применения в беспилотном оборудовании. Эта система включает в себя такие технологии, как разнесение антенн MIMO, модуляция COFDM, TDD и прямое исправление ошибок. Он отличается высокой надежностью передачи, низкой задержкой и поддерживает различные сетевые режимы, включая звездообразную, цепную и ячеистую сеть. Он может удовлетворить потребности в высокоскоростной передаче данных и видео в различных сложных сценариях и на разных расстояниях.
Отправить запрос
Описание продукта
Приложение
Он отлично подходит для применения в таких областях, как предотвращение лесных пожаров, железнодорожный транспорт, разведка БПЛА, каналы передачи данных с помощью роя БПЛА, аварийно-спасательные работы, проверка линий электропередачи, патрулирование нефтепроводов, пограничная безопасность и операции по борьбе с контрабандой, беспилотные системы, морское скотоводство, мобильная безопасность и военная разведка.
Аксессуары и параметры
| Ссылка на передачу | |
| Модель | СТА-Т20М |
| Размер | 92×62×20,5 (мм) |
| Масса | 106 ± 1 г |
| сеть | Поддержка звездообразной сети |
| Радиочастотный диапазон | 1427,9~1447,9 МГц |
| Настраиваемый | 806~826МГц/1427,9~1447,9МГц/2401,5~2481,5МГц |
| Уровень мощности | 25 дБм ±2 |
| Чувствительность | 10 МГц (-103 дБм)/5 МГц (-104 дБм)/3 МГц (-106 дБм) |
| Способы передачи | односторонний, двусторонний |
| Режим передачи и приема | один передатчик, двойной приемник |
| Рабочая полоса пропускания | 1,4 МГц/3 МГц/5 МГц/10 МГц/20 МГц |
| Максимальная скорость передачи данных | 20 Мбит/с (тип Y)/100 Мбит/с (тип M) |
| Поддержка количества сетевых узлов | Поддержка количества сетевых узлов N ≥ 2 и максимум 15 узлов доступа. |
| Передача видео | связь с внешними терминалами через порт Ethernet |
| Передача данных | Связь с внешними терминалами через порт RS232. |
| Время построения цепочки | Холодный старт ≤ 20 с |
| Входное напряжение | 12В-24В |
| Антиинтерференция | Поддерживает скачкообразную перестройку полосы частот. |
| Задержка радиоинтерфейса | задержка передачи от узла к центральному узлу<=200 мс |
| Пиковое энергопотребление | Связь с внешними терминалами через порт RS232. |
| ВЕБ-конфигурация | поддерживает базовые функции настройки/отчетности/запросов |
| Методы модуляции | КФМН, 16КАМ, 64КАМ |
| Температура хранения | -40°С~+85°С |
| Рабочая температура | -20°С~+75°С |
| Оболочка | Алюминиевый сплав |
| Аксессуары | |
| Название продукта | Антенна из стекловолокна |
| Модель | TQJ-1400AT-7 |
| Частота | 1425~1450МГц |
| Прирост | 7 дБи |
| Коэффициент стоячей волны | ≤ 1,3 |
| Номинальное сопротивление - Ом | 50 |
| Длина | 62см |
| Диаметр | 1,85 см |
| Направление излучения | всенаправленный на 360° |
| Интерфейс | НК-женщина/Н-мужчина |
| Название продукта | Основание на присоске для антенны на нижнем конце |
| Диапазон частот - МГц | 0-6,0 ГГц |
| Фиксированное соединение присоски | N-гнездовая головка N-K женское сиденье |
| Диаметр шасси | 11 см |
| Длина вывода | 46см |
| Название продукта | Антенна с клейким стержнем Sky End |
| Длина | 23,5 см |
| Частота | 1425~1450МГц |
| Прирост | 2дБи |
| Коэффициент стоячей волны | ≤ 1,3 |
| Номинальное сопротивление - Ом | 50 |
| *Другие дополнительные аксессуары* | |
| Название продукта | Переходной кабель RG58 |
| Длина линии | 20 см |
| Применимый диапазон частот | 6000 МГц |
| Проволока | Провод РГ58 наружным диаметром 5мм. |
| Модель интерфейса | Внутренняя игла с наружной головкой SMA/головка с наружной резьбой N |
| Затухание | 0,15 дБ/м |
| Сопротивление | 50 Ом |
| Название продукта | Комплект крепления антенны из стекловолокна |
| Фиксированная пластина: | Длина: 8 см. Ширина: 6 см. Диаметр отверстия: 0,9 см. Расстояние между центрами отверстий: 60,5 см. |
| U-образный компонент: | Общая длина: 8,3 см. Длина винта: 4,8 см. Ширина: 6 см. Гайка: M8Шрапнель: M8Прокладка: M8. |
| Название продукта | Всенаправленная антенна из стекловолокна длиной 1,25 метра |
| Модель | TQJ-1400AT-11 |
| Частота | 1425~1450МГц |
| Прирост | 11 дБи |
| Коэффициент стоячей волны | ≤ 1,3 |
| Номинальное сопротивление - Ом | 50 |
| Длина | 1250 мм |
| Диаметр | 20 мм |
| Направление излучения | всенаправленный на 360° |
| Интерфейс | НК Женский руководитель |
| Название продукта | Всенаправленная антенна из стекловолокна длиной 1,5 метра |
| Модель | TQJ-1400AT-12 |
| Частота | 1425~1450МГц |
| Прирост | 12 дБи |
| Коэффициент стоячей волны | ≤ 1,3 |
| Номинальное сопротивление - Ом | 50 |
| Длина | 1500 мм |
| Диаметр | 20 мм |
| Направление излучения | всенаправленный на 360° |
| Интерфейс | НК Женский руководитель |
| Название продукта | Всенаправленная антенна из стекловолокна длиной 1,8 метра |
| Модель | TQJ-1400G-14 |
| Частота | 1425~1450МГц |
| Прирост | 14 дБи |
| Коэффициент стоячей волны | ≤ 1,3 |
| Номинальное сопротивление - Ом | 50 |
| Длина | 1800 мм |
| Диаметр | 44 мм@макс. |
| Направление излучения | всенаправленный на 360° |
| Интерфейс | SMA-N Мужская голова |

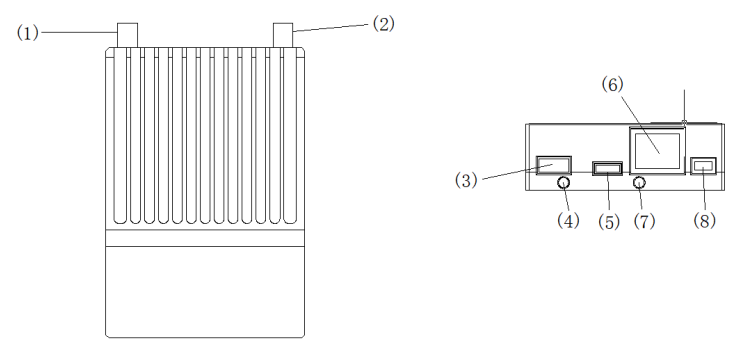

Определение интерфейса
| Серийный номер | Функция |
| 1 | Интерфейс приемной антенны SMA |
| 2 | Антенный интерфейс приемопередатчика SMA |
| 3 | Входная мощность передачи данных изображения (мама XT30-2P 12–24 В) |
| 4 | Индикатор питания |
| 5 | Порт обновления прошивки Micro USB |
| 6 | Порт Ethernet RJ45 |
| 7 | Индикатор данных сетевого порта |
| 8 | Интерфейс последовательного порта (TTL 3,3 В) |

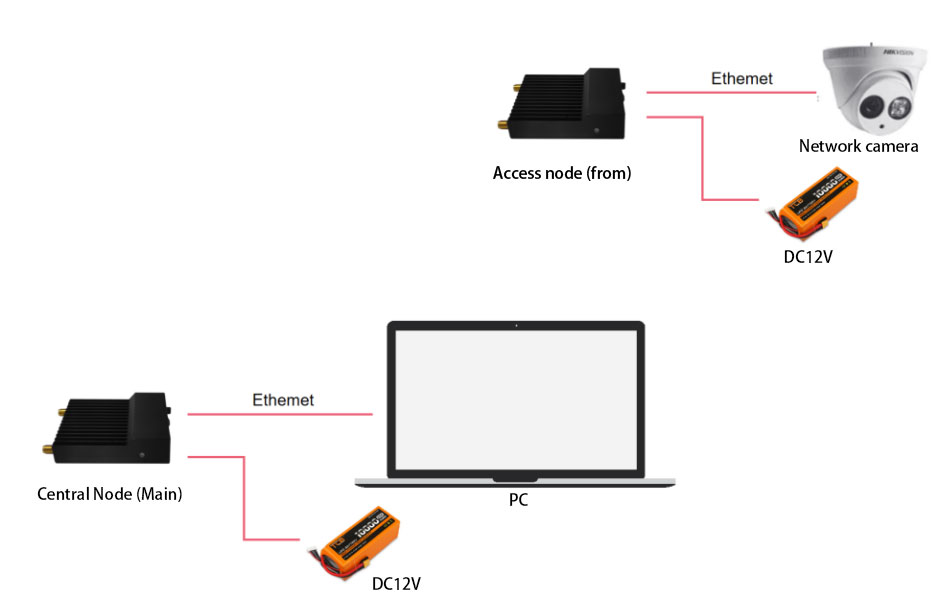

Схема подключения

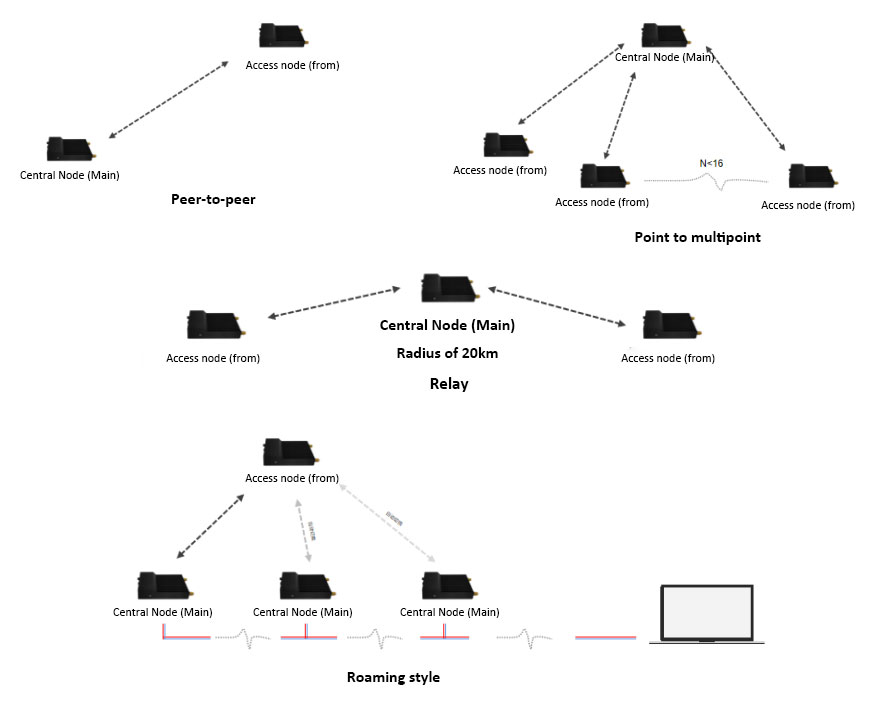

Режим работы
