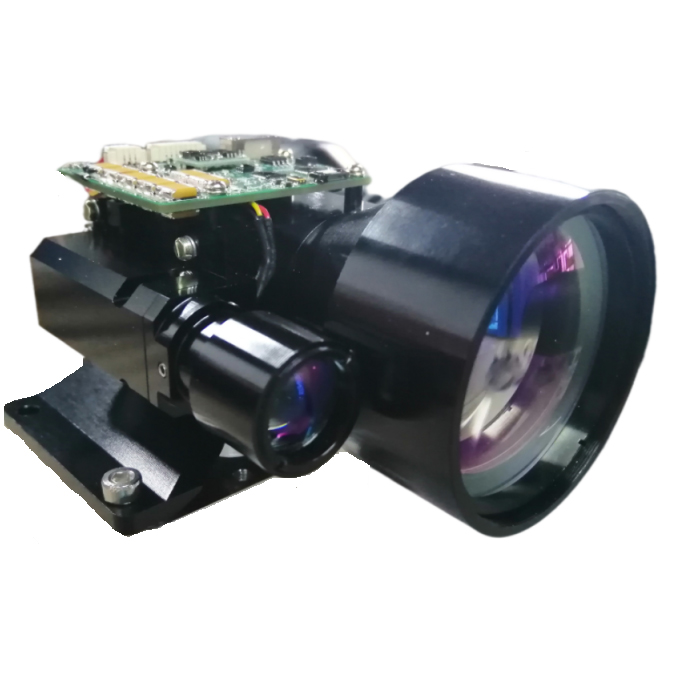

15 -километровый лазерный дальномер
  • 15 -километровый лазерный дальномер15 -километровый лазерный дальномер

15 -километровый лазерный дальномер

Laser Laser Jioptics 1535 -нм.

Максимальный диапазон ≥ 20000 м
Диапазон 2,3 × 2,3 млн. Целевого размера ≥15000 м
Точность измерения расстояния ± 2M
Точность измерения ≥ 98%
Вес ≤ 413G

Модель:STA0610

Отправить запрос

Описание продукта

15 -километровый лазерный дальномер технический параметр

Элемент
Технический параметр
Рабочая длина волны
1,54 мкм ± 0,02 мкм
Диапазон Ско
50 м ~ 15000м
Объект
Видимость не менее 20 км при четких условиях зрения, влажность не превышает 50% (30 ° C), а расстояние до транспортных средств (2,3 м × 2,3 м) составляет ≥15000 м.
Видимость не менее 28 км, влажность не превышает 50% (30 ° C), а для мишеней с диффузной отражательной способностью не менее 30% (4M × 6M -мишень) расстояние в диапазоне составляет ≥20000 м.
Основная функция
Сингл и непрерывное бюро
Трехцелевая и передняя и задняя целевая индикация
Функция самопротестирования (включая: температуру тока APD, высокое значение напряжения, внутреннее напряжение, значение слепой зоны)
Функция пробуждения в режиме ожидания может быть реализована путем изменения на интерфейс TTL
Точность диапазона
± 2M
Непрерывная частота
0,5 Гц-10 Гц
Скорость точности
≥98%
Эффективная чистая апертура
50 мм
Количество лазерных импульсов, выпущенных между средним сбоем (MNBF)
≥1 × 106 раз
Напряжение
DC5V
Рабочая энергопотребление
≤2w (@1hz)
Резервное энергопотребление
≤0,5 Вт
Размер
120 мм × 85 мм × 58,5 мм
Масса
<413g
Метод охлаждения
Проводимость охлаждения
Рабочая температура
-40 ℃~+65 ℃
Температура хранения
-55 ℃~+70 ℃

Сценарий приложения

Модули Jioptics Laser широко используются в военных или гражданских сценах (беспилотные воздушные транспортные средства, фотоэлектрические стручки, тепловая оборудование и т. Д.). В наиболее сложной среде высокая производительность и высокая надежность играют важную роль. Совместное решение, позволяющее вашему продукту превышать его ограничения.

Электрический интерфейс

Электрический разъем Модель: J30J; Соответствующие заглушки и кабели должны быть предоставлены стороной B. Подробное определение электрического интерфейса заключается в следующем:

Таблица 1 Определение интерфейса

Приколоть
Определение
Функция
Примечание
1
Гнездо
Земля

2
Гнездо
Земля

3
Гнездо
Земля

4
VCC 5V
5 В входной положительный

5
VCC 5V
5 В входной положительный

6
RS422 RX+
Серийный прием+
Хост компьютер до лазерного дальномеру
7
RS422 RX-
Получающий серийный порт-
Хост компьютер до лазерного дальномеру
8
RS422 TX-
Серийная отправка-
Лазерный дальномер для размещения компьютера
9
RS422 TX+
Серийная отправка+
Лазерный дальномер для размещения компьютера

Размер структуры



Протокол связи

Передача данных между дальномерным и хост -компьютером включает в себя следующее содержимое:
Команды управления: в том числе начало, непрерывное бюро, одиночное дальности, команды запросов и т. Д.
Данные о петле: включая информацию о расстоянии, температуру окружающей среды, статус искателя диапазона и т. Д. Конкретный протокол коммуникации программного обеспечения выглядит следующим образом:
Формат коммуникации: RS422 Communication, Скорость передачи 115200BPS;
Формат данных: 8-битный данных, один начальный бит, один бит остановки, отсутствие проверки паритета, данные состоит из байта заголовка, командной части, длины данных, части параметров, проверки байта;
Режим связи: основной управление и машина измерения расстояния принимают режим связи с главной трубой, основной элемент управления отправляет команды управления на машину измерения расстояния, а машина измерения расстояния получает и выполняет инструкции. В состоянии рейтинга дальномер отправляет данные и статус дальномеров на верхний компьютер в соответствии с циклом дальносторонней работы. Формат связи и содержимое команды показаны в следующей таблице.

Мастер отправить

Формат отправки сообщений следующим образом:

STX0
CMD
Лен
Data1h
Data1l
Chk

Таблица 2 Описание формата отправки сообщений

Число
Имя
Иллюстрация
Код
Примечание
1
STX0
Флаг начала сообщения
55 (ч)

2
CMD
Командное слово
Смотрите таблицу 3

3
Лен
Длина данных
Количество всех байтов, кроме начального знака, командного слова и контрольной суммы

4
Датах
Параметр


5
прибытие


6
Chk
Xor check
В дополнение к байту паритета, другие байты являются исключительными или
