Модуль лазерной локации против дронов, 1570 нм, 5 км

В модуле лазерной локации STA-CR5000X, разработанном командой Jioptics, используется безопасная для глаз лазерная сборка OPO с длиной волны 1570 нм. Он отличается превосходным проникновением в атмосферу, низкой чувствительностью к помехам от солнечного света, пыли и других источников окружающего света, а также способен проводить измерения на сверхдальних расстояниях в сложных климатических условиях с высокой скрытностью, что затрудняет его обнаружение. Дальность действия: 5000 м (мишени для БПЛА 0,3x0,3 м), 10 000 м (мишени НАТО 2,3x2,3 м) Точность измерения ± 2 м Точность измерения ≥ 98% Вес ≤ 1,2 кг

Отправить запрос

Описание продукта

Область применения

Воздушно-десантный/дронный модуль

Автомобильный подвес

Береговая охрана

Измерение расстояния против дронов

Интеграция защитного наклона панорамы и других систем.

Индекс производительности продукта для безопасного для глаз модуля LRF CR5000X

Размер	Технический параметр	Инструкция
Модель	СТА-CR5000X
Рабочая длина волны	1570 нм
Ширина импульса	15 нс ± 5 нс
18-30 В постоянного тока	Класс 1 (МЭК 60825-1)
Приемная диафрагма	Φ60 мм
Эмиссионная апертура	Φ30 мм
Возможность измерения дальности	200м-15км
Диапазон измерения	≥20000м	Макс. дальность
	≥12000м	Большая цель, Отражательная способность: 0,6, видимость наблюдателя 25 км.
	≥10000м	Цель НАТО
	≥7000м	Человеческая цель
	≥5000м	Мишень для БПЛА DJI Phantom 4
Мини-диапазон	200 м
Обнаружение нескольких целей	До 3 целей
≤181 мм×67 мм×115 мм	±2м	среднеквадратичное значение
Диапазон частоты	1~10Гц регулируемый
Точность	≥98%
Частота ложных тревог	1%
Угол расхождения	>0,8 мрад
Коммуникационный интерфейс	RS422	Скорость передачи данных 115200 бит/с
Напряжение	18-30 В постоянного тока
Потребляемая мощность при нормальной температуре в режиме ожидания	≤20 Вт	Нормальный температурный тест
Пиковая мощность	≤120 Вт	Нормальный температурный тест
Время предварительного нагрева	≤ 1 минута	Температура хранения
Рабочая температура	-40℃～+60℃
Температура хранения	-55℃～+70℃
Метод охлаждения	Воздушное охлаждение
Размер	≤181 мм×67 мм×115 мм
Масса	≤1,2 кг
Основная функция	Определение дальности первой и последней цели; Многоцелевая дальность; Дистанционная избирательность;
Больше функций	а) Оснащен функцией самопроверки; б) Измерение целевого расстояния; в) Поддержка обновлений программного обеспечения и обновлений параметров через интерфейсы связи.

Примечания:

1) Размер мишени НАТО 2,3м×2,3м; Размер человеческой мишени 0,5 м × 1,7 м; Размер мишени БПЛА 0,3×0,3м; Отражательная способность 30%, видимость наблюдателя≥ 25км.

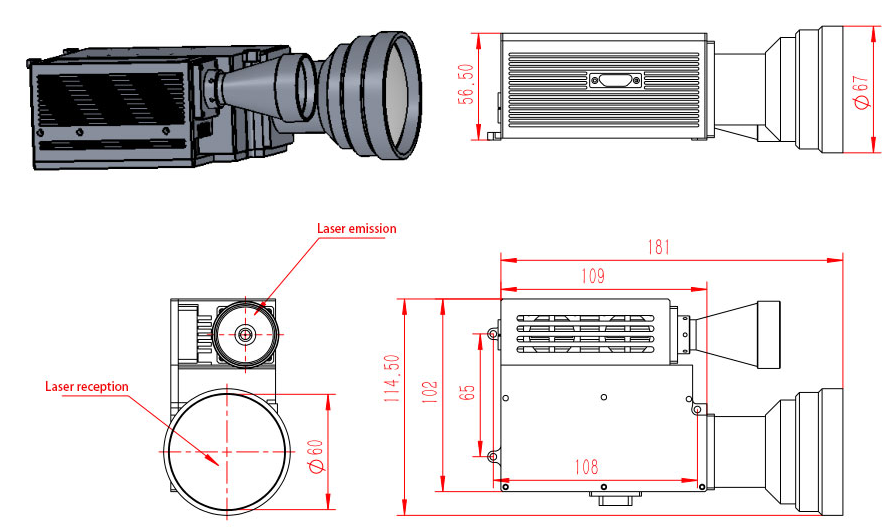

Механическая структура

Примечание: Размер продукта может быть изменен в соответствии с требованиями.

Определение интерфейса

Определение интерфейса разъема Y50X-12119TKZ:

ПРИКОЛОТЬ	Item
1、2	3、11
9, 10	Земля
4	RS422_RX+
5	RS422_RX-
12	RS422_TX-
13	RS422_TX-
6	RS422_ЗЕМЛЯ
7	Внешний синхронный вход+
15	Внешний синхронный вход-
8	Корпус заземления
3、11	Клемма выключателя питания
14, 16, 17, 18, 19.	/
