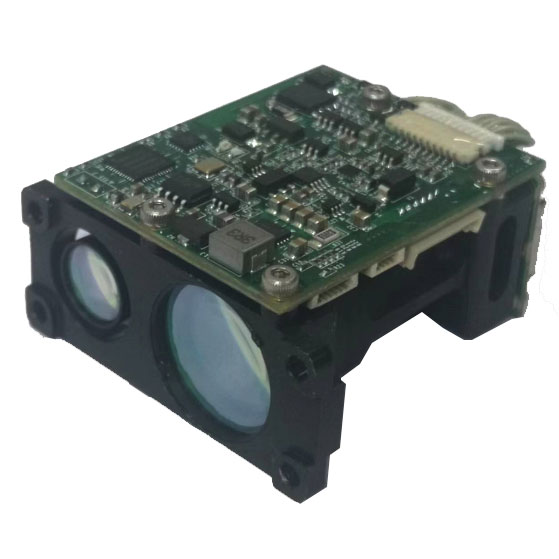

1535 нм 10 -километровый модуль лазерного дальномеру

Модуль Laser 1535 нм Jioptics 1535NM STA0410 1535 нм 10 км предназначен специально для интеграции OEM и может обеспечить точное измерение для систем управления огнем, самолета/БПЛА, резервуара/UGA, судов, систем пограничного наблюдения и других применений.
Максимальный диапазон ≥ 10000 м
Диапазон 2,3 × 2,3 млн. Целевого размера ≥4000 м
Точность измерения расстояния ± 1 м
Точность измерения ≥ 98%
Вес ≤ 69,5 г

Модель:STA0410

Отправить запрос

Описание продукта

1535 нм 10 -километровый модуль лазерного дальности, который является своего рода точным прибором расстояния на расстоянии, посредством лазерного лазерного лазерного лазерного эмиссионного лазерного лазерного лазера Заблокируйте и выводит сигнал флага, который был поиск в цель, а затем запустите данные расстояния через выходной интерфейс, к верхнему компьютеру

Основными характеристиками лазерного дальности являются: Расстояние обнаружения, длинный объем, небольшой вес и время отклика света и высокая точность могут обнаружить несколько целей, а данные о расстоянии вывода могут быть объединены в сеть связи на поле битвы.

Основные характеристики и технические параметры

Лазерная длина волны	1,535 мкм
Резервный ток	0,11a, средний ток 0,25А при 5V источник питания;
Рабочее напряжение	3,3 В ~ 5,4 В.
Ложная скорость тревоги	≤1%
Почти тест	98%
Минимальный диапазон тестов	20 м
РАЗВЛЕЧЕНИЕ	4 км (2,3x2,3 м автомобиля), большая цель 10 км;
Точность	± 1M
Рабочая частота	1 Гц, 5 Гц, чрезвычайная ситуация 10 Гц;
Угол дивергенции	≤0,5 МР
Выбор первых и последних целей
Выходной интерфейс	RS422
Хранилище	Срок службы 12 лет
Экологическая пригодность
2 -й температура	-40 ° C ~+ 55 ° C.
Температура хранения	-50 ° C ~ + 70 ° C.

Интерфейс режим

приколоть	символ	функция	пигмент	объяснять
1	T+	Сигнал связи	красный	Подключитесь к ПК RX +
2	Т-	Сигнал связи	черный	ПК RX-
3	R-	Сигнал связи	желтый	Подключиться к компьютеру PC TX-
4	R+	Сигнал связи	зеленый	Подключитесь к PC TX +
5	Гнездо	Общение с	синий
6	Гнездо	Власть до	белый
7	+5 В/3А	Общее снабжение	апельсин
8	Гнездо	Власть до	коричневый

Размер модуля дальности

Сценарий приложения

Модули Jioptics Laser широко используются в военных или гражданских сценах (беспилотные воздушные транспортные средства, фотоэлектрические стручки, тепловая оборудование и т. Д.). В наиболее сложной среде высокая производительность и высокая надежность играют важную роль. Совместное решение, позволяющее вашему продукту превышать его ограничения.
