13 -километровый модуль дальнодорогого числа

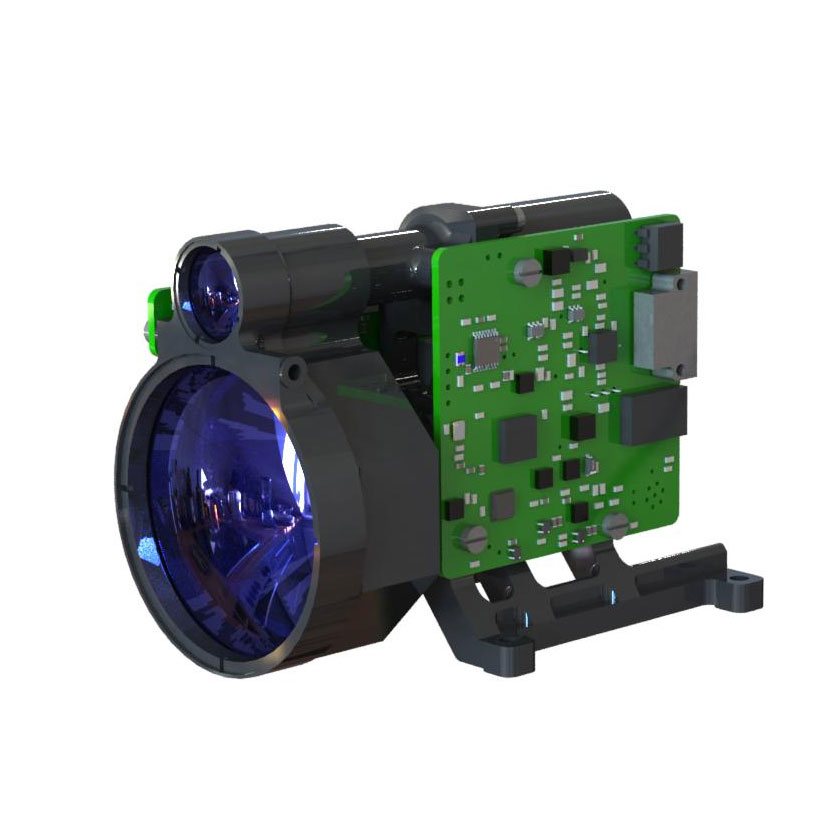

Модуль дальности STA-D1013B 13 км принимает 1535-нм эрбийский стеклянный лазерный модуль, независимо разработанный Jioptics, который обладает характеристиками низкого энергопотребления, компактной структуры, высокой точности, длительного расстояния измерения и безопасности глаз человека.

Отправить запрос

Описание продукта

Максимальный диапазон измерения: целевой НАТО ≥10000 м; Типичная цель ≥15000 м
Точность диапазона ± 1 м
Точность измерения ≥ 98%
Вес ≤230 г

13 -километровые функции модуля дальности

1. Интегрированный конструктивный дизайн, шоковой и вибрационная сопротивление, высокая надежность, сильная экологическая адаптивность;
2. 1535 нм насосная Q-переключенная эрбийская стеклянная лазерная лазерная конструкция конструкции и многоточечный режим уплотнения уплотнения, сильная способность анти-мизации, долговечный, длительный трудовой срок и безопасность глаз человека;
3. Внутренний интерфейс схемы - это все сварное проводное процесс подключения, твердое и надежное, что может избежать короткого замыкания или плохого контакта, вызванного свободным разъемом, окислением и водяным паром, а также повысить надежность и срок службы продукции.

Индекс производительности продукта для модуля лазерного дальномеров STA-D1013B

Элемент	Индекс
Модель	STA-D1013B
Работая длина волны	1535 нм ± 10 нм
Диапазон в диапазоне	50 м 15000м
Распорошная производительность	15000м	Типичная цель, видимость ≥ 25 км
	13000м	Большая цель, видимость ≥ 25 км
	10000 м	Видимость ≥ 25 км, цель с 0,3 отражательной способностью для 2,3 млн. Транспортных средств 2,3 млн.
Влажность	≤ 60%
Точность диапазона	± 1M
Скорость точности	≥98%
Разрешение диапазона	≤50м
Угол дивергенции	≤0,3 МР
Частота диапазона	Однажды 1 Гц, 5 Гц, 10 Гц
Размер	≤95 мм × 60,5 мм × 71,5 мм
Напряжение	18 В ～ 36 В.
Рабочая энергопотребление	Среднее энергопотребление: ≤ 4W
Резервное энергопотребление	≤1,8 Вт
Рабочая температура	-40 ℃～+60 ℃
Температура хранения	-55 ℃～+70 ℃
Масса	≤230 г

Интерфейс установки структуры для модуля LRF STA-D1013B

Функция продукта для модуля лазерного дальномеров STA-D1013B

● Функция лазерного диапазона;
● Функция сбора питания и температуры;
● Функция стробирования диапазона;
● Функция Head и Cond Charget;
● Функция обратной защиты мощности;
● Функция самостоятельного контроля;
● Накапливать функцию времени излучения лазерной эмиссии;
● с функцией программы программы последовательного порта;
● Предоставляет отдельную функцию управляющего сигнала.

Электрический интерфейс

Верхний конец компьютера реализует тест по сшивке с разъемом J30JZLN15ZWA000 конца достоверного дальности через прямоугольный разъем J30JZ/XN15TJCAL01. Определение PIN -контакта порта питания и коммуникации дальнометрального устройства показано в следующей таблице.

Определение PIN -контакта порта питания и порта связи на конце дальнодорого

PIN -код	Число	Направление передачи	Примечания
П-1	Вин+	Входная мощность положительный полюс	Верхний компьютерный источник питания
П-2	Вин+
P-3	Вин+
P-4	Управление питанием+	Управление питанием+	Короткометражный P-12 на питание
P-5	Rs422_txd+	Порт выходного сигнала	RangeFinder для размещения компьютера
P-6	Rs422_rxd+	Порт ввода сигнала	Верхний компьютер до дальности
P-7	Rs422_gnd	Связанная заземляющая проволока
P-8	Северо -запад	Приостановленный
P-9	Вин-	Входная мощность отрицательный полюс	Верхний компьютерный источник питания
P-10	Вин-
P-11	Вин-
P-12	Управление питанием-	Управление питанием-	Короткометражный P-4 на питание
P-13	Rs422_txd-	Порт выходного сигнала	RangeFinder для размещения компьютера
P-14	Rs422_rxd-	Порт ввода сигнала	Верхний компьютер до дальности
P-15	Северо -запад	Приостановленный
