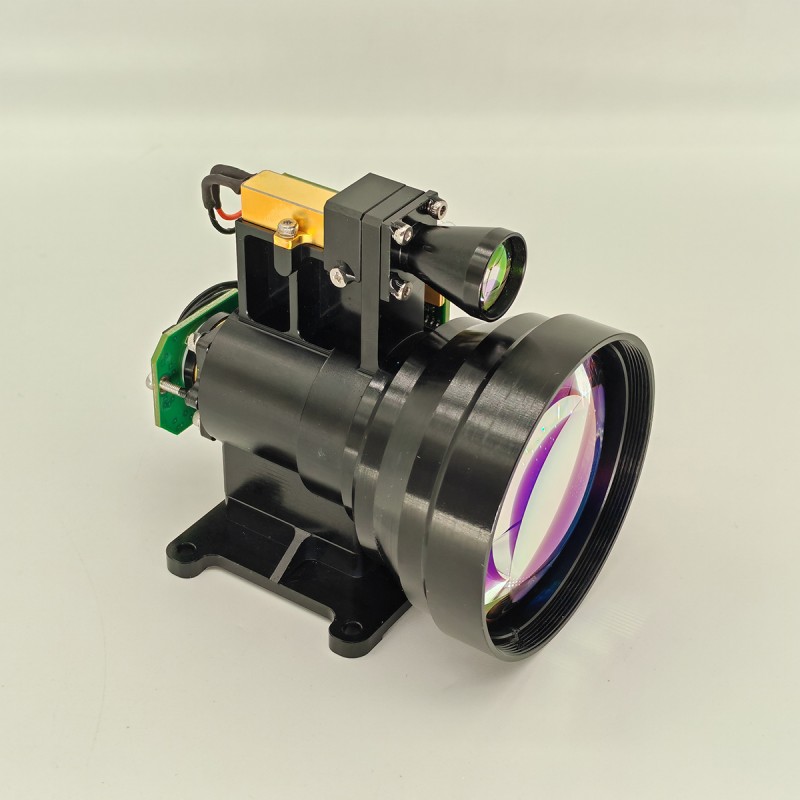

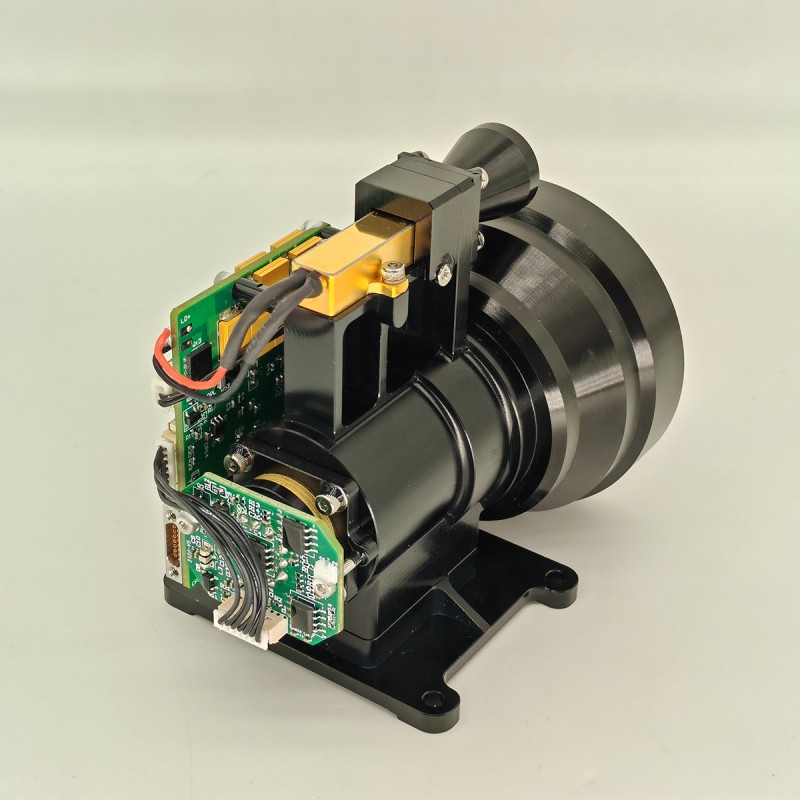

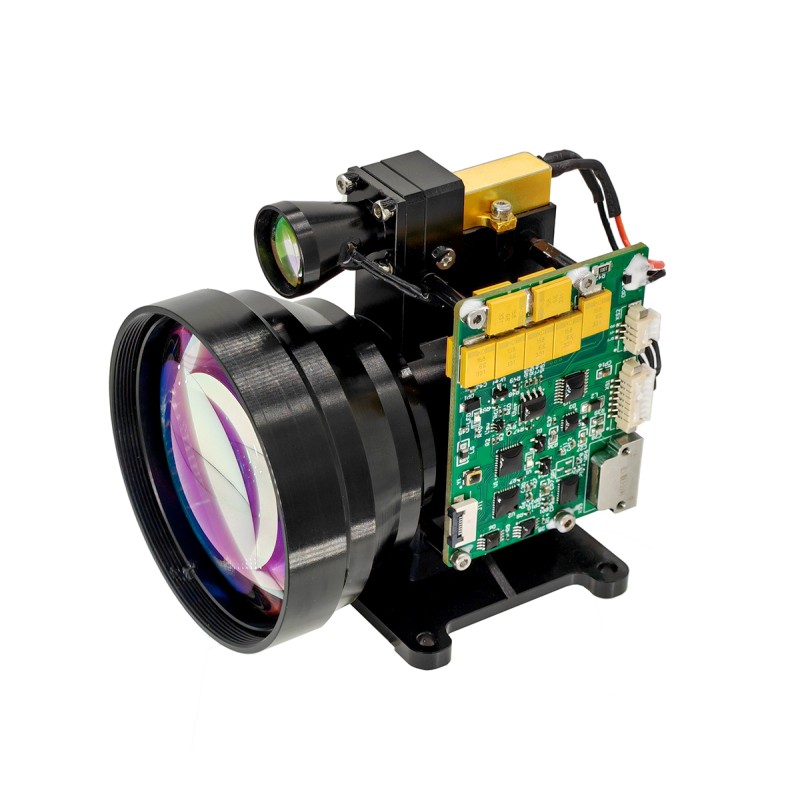

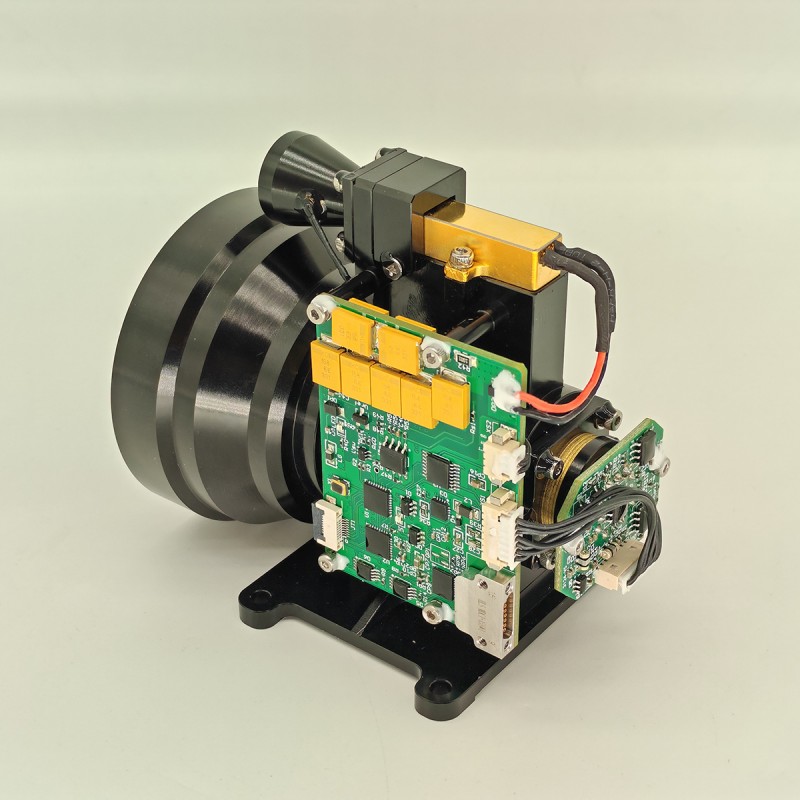

12-километровый модуль лазерного дальномеров.

STA-B1220x-это безопасный для глаз лазерный модуль расстояния, который может обнаружить целевое расстояние и передавать измеренное расстояние до верхнего компьютера посредством последовательной связи. Видимость ≥ 25 км, целевая отражательная способность ≥ 0,3, влажность ≤ 80%, носитель (2,3 млн. × 2,3 млн. Цель НАТО) расстояние в диапазоне ≥ 12 км; Максимальный диапазон ≥ 20 км.

Отправить запрос

Описание продукта

Основные функции

(1) единственное дальности и непрерывное давление;
(2) реагировать на команды лазерного диапазона и может остановиться в любое время в соответствии с командой Stop;
(3) данные о расстоянии выходного расстояния и информация о статусе один раз на импульс во время измерения расстояния;
(4) он может сообщить об кумулятивном количестве передаваемых лазерных импульсов (без потери власти);
(5) выбор расстояния, индикация передней и задней цели;
(6) Функция самопротестирования.

Введение продукта

Модуль Laser B1220x Laser - это военный лазерный дальномер, предназначенный для сценариев применения, таких как самолеты, беспилотные летательные аппараты, резервуары и масштаб. Он имеет небольшой размер, легкий вес, низкое энергопотребление, стабильную производительность, длительное расстояние измерения и длительный срок службы, безопасность глаз человека и другие преимущества, это важное техническое оборудование для повышения точности прицеливания продукта.

Индекс производительности продукта

Элемент	Технический параметр	Инструкция
Модель	STA-B1220x
Рабочая длина волны	1535 ± 5 нм
Безопасность глаз	Класс 1 (IEC 60825-1)
Получение диафрагмы	Φ57 мм
Апертура выбросов	Φ19 мм
Возможность RANGING	50 м-20 км
Диапазон в диапазоне	≥20000 м	Максимальный диапазон
	≥15000м	Большая цель, отражательная способность: 0,6, видимость наблюдателя 25 км
	≥12000 м	Цель НАТО
	≥8000 м	Человеческая цель
	≥3200 м	БПЛА ЦЕЛЕЙ
Мини -диапазон	50 м
Многоцелевое обнаружение	До 3 цели
Точность диапазона	± 3M	3d
Частота диапазона	1 ~ 10 Гц регулируется
Скорость точности	≥98%
Ложная скорость тревоги	1%
Угол дивергенции	≤0,3 МР
Интерфейс связи	RS422 / RS232 / TTL
Напряжение	DC18 ~ 32V
Рабочая сила	≤3w	Нормальная температура
Пиковая мощность	≤6w	Нормальная температура
Механический шок	75 г, 1 мс
Рабочая температура	-40 ℃～+60 ℃
Температура хранения	-55 ℃～+70 ℃
Надежность	MTBF ≥ 1500 ч
Размер	≤90 мм × 63 мм × 82 мм
Масса	≤350G
Основная функция	Первая и последняя целевая диапазон, многоцелевая дистанционная селективность, расстояние
Больше функции	1. Расстояние слепых пятен Установка функции стробирования; 2. Функция самостоятельной проверки (высокое напряжение, температура и т. Д.); 3. Разрешение расстояния: 30 м;

Примечания:

1) размер цели НАТО 2,3 м × 2,3 м; Размер цели человека 0,5 м × 1,7 м; Размер целевого беседы 0,2 м × 0,3 м; Отражательная способность 30%, наблюдательную видимость ≥ 20 км

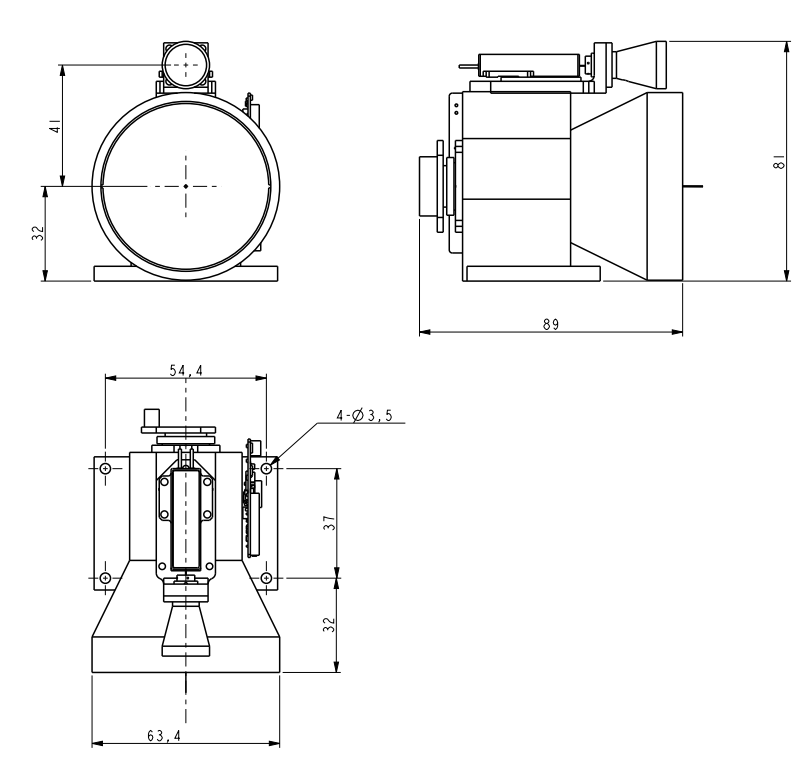

Структура установка интерфейса

Внешний интерфейс

Модель разъема	MDC1-15SW1
Приколоть	Определять	Функция	Замечания
1	Визит	Положительный ввод мощности	9-36 В.
2	Гнездо	Заземление питания
3	Rs422_t/r+
4	Rs422_t/r-
5	Rs422_rxd-
6	Rs422_rxd+
7	RS232-TX
8	RS232-RX
9	TTL-TX		3,3 В.
10	TTL-RX		3,3 В.
11	Гнездо	Коммуникация
12	Северо -запад
13	Северо -запад
14	Северо -запад
15	Северо -запад

OEM/ODM -модули и пользовательские решения

B1220x предназначен для системных интеграторов, которые ищут удобное, мощное и компактное решение для лазерного диапазона. Он обеспечивает надежную производительность в широком спектре приложений.

Он очень маленький, сверхлегкий, имеет низкое энергопотребление и может быть измерено на большом расстоянии. Он подходит для портативных устройств (термическая визуализация), применения для монтажа оружия, портативных систем и легких датчиков, а также беспилотных летательных аппаратов или UGV.
