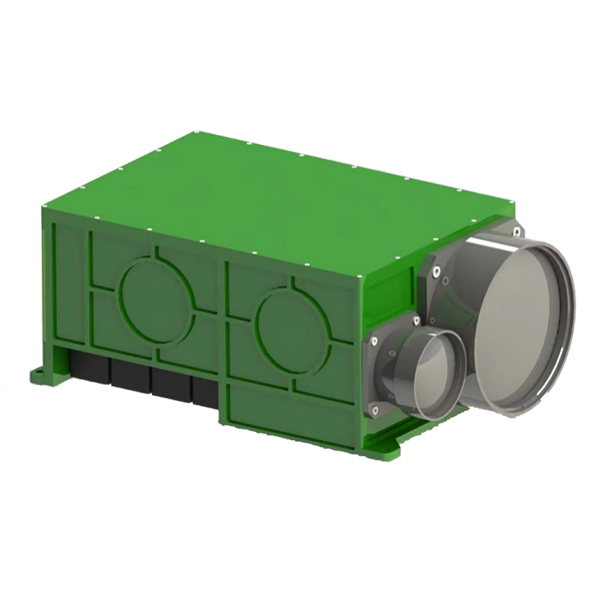

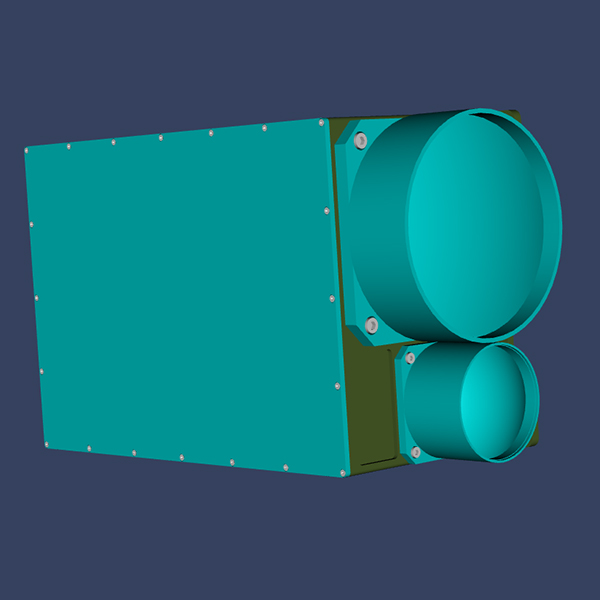

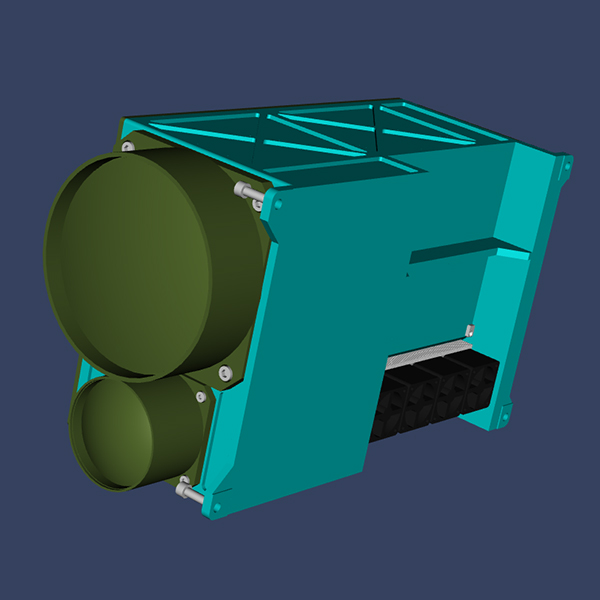

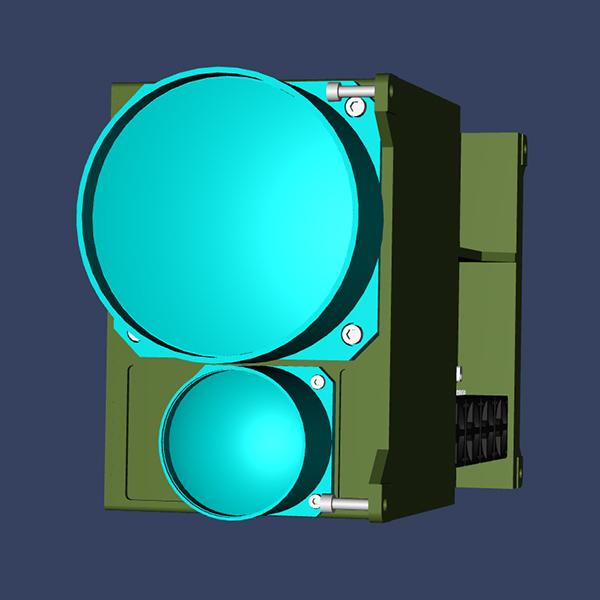

Модуль лазерного дальномера 120 км

Модуль лазерного дальномера сверхдальнего действия M120KX представляет собой военный импульсный лазерный дальномер, разработанный для самолетов, беспилотных летательных аппаратов, авиационных пушек и других сценариев применения. Он имеет преимущества небольшого размера, низкого энергопотребления, стабильной работы, большого расстояния измерения, длительного срока службы, безопасности для глаз и так далее. Это важное техническое оборудование для повышения точности прицеливания продукта. Добро пожаловать на покупку модуля лазерного дальномера 120 км у нас.

Диапазон дальности: высота полета ≥ 6 км, коэффициент отражения цели дальности воздух-земля ≥ 0,1, расстояние измерения ≥ 120 км. Поверхность-воздух, для небольшой цели с площадью поперечного сечения 0,1 м2, коэффициент отражения цели ≥ 0,3, атмосферная видимость ≥ 16 км, расстояние измерения ≥ 16 км.

Модель:M3065X

Отправить запрос PDF скачатьЗагрузить

Описание продукта

ДЖИОПТИКА

(1) Существует три режима: рабочий режим, режим ожидания и режим ошибки. В режиме ожидания можно отключить мощность насоса и мощность терморегулятора. Режим работы установлен по умолчанию, если вы хотите переключиться в режим ожидания и установить его по умолчанию, это можно реализовать с помощью инструкций по лазерной связи. Кроме того, он также может выполнять функцию защиты от сбоев питания.
(2) При включении питания он может отслеживать и немедленно давать обратную связь. Если это ошибка, она выполнит самопроверку и сообщит об этом (каждую 1 с при самопроверке).
(3) Он может собирать время передачи лазерного импульса.
(4) С внешним триггерным режимом работы (не более 25 Гц).
(5) С функцией защиты от перенапряжения.
(6) С функцией защиты от перегрузки по току: когда ток в лазере LD превышает максимальное значение, он переключается в режим ожидания и отправляет отчет об ошибке.
(7) С функцией защиты от перегрева: когда температура радиатора превышает максимальное значение в режиме ожидания, он переключается в режим ожидания и отправляет отчет об ошибке.

ДЖИОПТИКАМодуль лазерного дальномера 120 кмПараметры

Параметры	Спецификация
Длина волны	1570нм
Максимальный диапазон	¥120км	От неба до земли	отражательная способность ¥0,1
			Высота полета ¥6км
	¥16км	От земли до неба, целевая область: 0,1 м³¡	отражательная способность ¥0,3
			видимость ¥16км
Минимальный диапазон	¥400 м
Диапазон частоты повторения	¥20 Гц
Угол расхождения	≥ 0,6 мрад
Точность дальности	â¤±5м
Источник питания	22В~30В постоянного тока
Мощность (при комнатной температуре)	300 Вт
Непрерывное время работы	¥3мин@20Гц
Рабочая Температура	-40°C~ 55°C
Температура хранения	-50°C~ 65°C
Измерение	â¤405 мм × 230 мм × 160 мм (крышка объектива не входит в комплект)
Масса	¤10кг

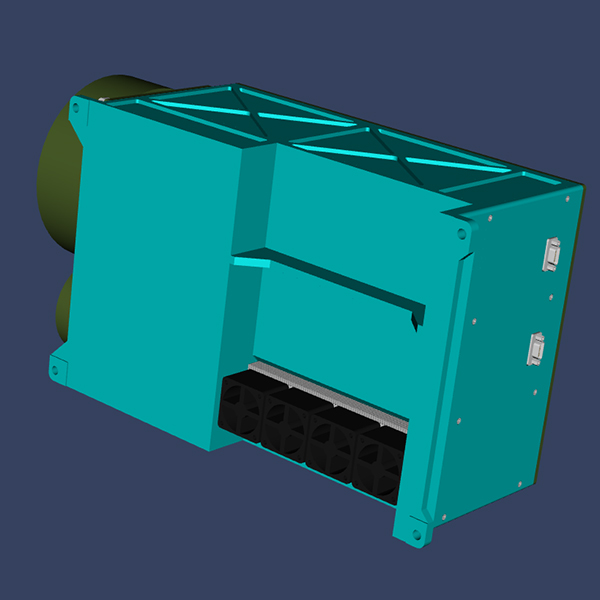

Коммуникационные интерфейсы

Благодаря жирным и четким маркировкам специальная конструкция гнезда и разъемов защищает его от обратного и ложного подключения. Для внешнего интерфейса используются военные микроразъемы J30J (названия различаются в зависимости от разных производителей). Гнездо: XS1.
Таблица 1 и таблица 2 показывают разъем и штекер внешнего интерфейса, таблица 3 показывает определение № контакта.

Таблица 1 Разъем внешнего интерфейса лазерного дальномера

НЕТ.	Элемент	Модель	Отметка
1	Разъем питания и интерфейс связи	J30JM-15ZKP29	XS1

Таблица 2 Разъем внешнего интерфейса лазерного дальномера

НЕТ.	Элемент	Модель	Отметка
1	Разъем питания и интерфейса связи	J30J-15TJL-C1(L100)	XP1

Таблица 3 Определение № контакта.

НОМЕР ПИН-кода	Сокр.	Примечание.	Определение
1	мощность	DCï¼28V
2	мощность	DCï¼28V
3	мощность	DCï¼28V
4	мощность	DCï¼28V
5	RTN_P	DCï¼28V-
6	RTN_P	DCï¼28V-
7	RTN_P	DCï¼28V-
8	RTN_P	DCï¼28V-
9	LRF_COM_T	RS422(COM)Y	Лазерный дальномер передает
10	LRF_COM_T-	RS422(COM)Z	Лазерный дальномер
11	LRF_COM_R-	RS422(COM)Б	Лазерный дальномер прием-
12	LRF_COM_R	RS422(COM)А	Лазерный дальномер получить
13	GND_ LRF_COM	RS422(COM)ЗЕМЛЯ
14	LRF_ Trigg_R	прием внешнего триггера
15	LRF_ Триггер _R-	прием внешнего триггера

Измерение

Расчет дальнобойности

Цели и требования к состоянию
Дальность действия: 120 км (от неба до земли, отражательная способность: ≥ 0,1, высота полета самолета: ≥ 6 км)
Дальность действия: 16 км (от земли до неба, площадь цели: 0,1 м, отражательная способность: 0,3, видимость 16 км)
(2) Анализ и проверка
Основными параметрами, влияющими на дальномерность, являются пиковая мощность лазеров, угол расходимости, коэффициенты пропускания при передаче и приеме, длина волны лазера и т. д.
Для этого лазерного дальномера требуется пиковая мощность лазеров 10 МВт, угол расходимости 0,6 мрад, длина волны 1570 нм, коэффициент пропускания при передаче 90%, коэффициент пропускания при приеме 80% и прием 140 мм.
Это лазерный дальномер для небольших целей, дальномерность которого можно рассчитать по следующей формуле. Формула определения дальности для малых целей.

: Обнаруживаемая оптическая мощность

: Передающая мощность лазерного дальномера (10 МВт)

: Коэффициент пропускания (0,9)

: Получение коэффициента пропускания (0,8)

: Оптическая приемная зона (140 мм приемная

: Целевая отражательная способность (0,3)

: Коэффициент затухания в атмосфере (0,01)

: Расстояние до целей
Пока обнаруживаемая оптическая мощность, отраженная от целей, больше минимальной обнаруживаемой мощности, лазерный дальномер может измерять расстояние до цели. Для лазерного дальномера с длиной волны 1570 нм, как правило, минимальная обнаруживаемая мощность (MDS) APD составляет 5×10-9 Вт.
При видимости 40 км и расстоянии до цели 32 км минимальная обнаруживаемая мощность ниже, чем M.D.S APD (5×10-9 Вт), поэтому в условиях видимости 40 км лазерный дальномер может работать на расстоянии (2,3 м×2,3 м) цели до 31 ~ 32 км (может быть близко или менее 32 км).
