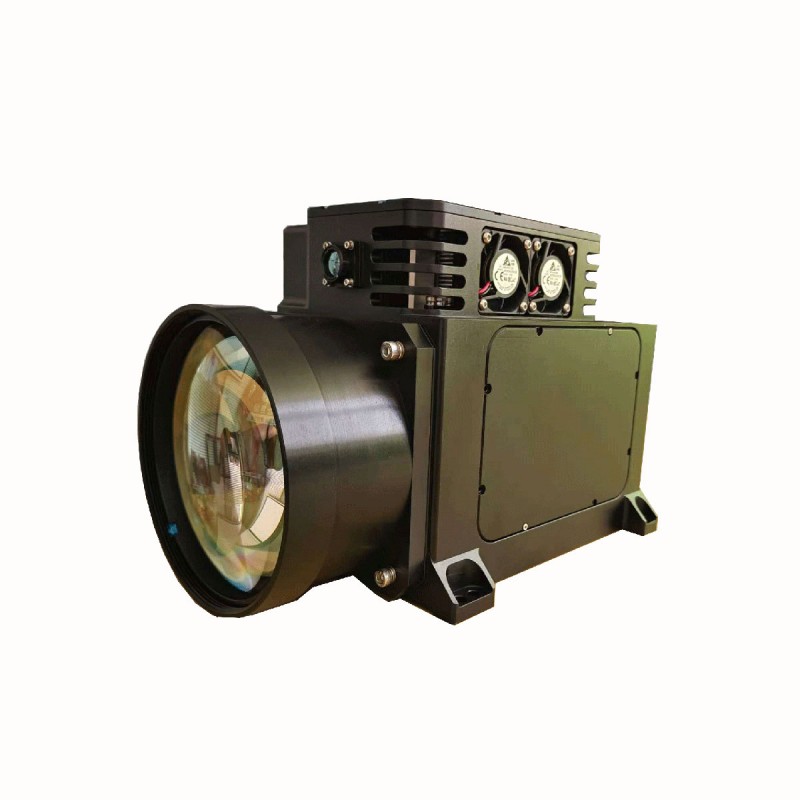

10 -километровый модуль лазерного дальности для анти -дрона STSTEM

STA-WR10000X представляет собой выделенный лазерный модуль для измерения целей БПЛА. Он разработан на основе 1064-нм-лазера YAG, который имеет большой угол дивергенции до 0,8 мрада и высококачественный лазерный луч. Он может легко зафиксироваться на мишени БПЛА с площадью отражения 0,1 м² на расстоянии 10 км и измерить мишень БПЛА с площадью отражения 2㎡ мишени БПЛА на расстоянии до 15 км.

Отправить запрос

Описание продукта

а) способен выполнять функцию ответа на самостоятельную проверку;
б) способен к определению местоположения неисправности и обратной связи режима неисправности;
в) способен к последовательной связи.

Параметры продукта

Модель	STA-WR10000X	Примечания
Длина волны	1064 нм
Угол дивергенции	0,8 ± 0,1 марки
Максимальный диапазон	≥10000 м	Отражающая площадь 0,1 м² БПЛА
Максимальный диапазон	≥15000м	Рефлексивная область 2 м² БПЛА
Мини	≤150m
Точность	± 2M (RMS)
Частота диапазона	1. 5, 10, 20 Гц регулируется
Интерфейс	RS422	Настраиваемый
Напряжение снабжения	24 В	Настраиваемый
Непараллелизм между оптической осью и монтажной эталонной плоскостью	≤2mrad
Рабочая энергопотребление	≤100 Вт (@20 Гц)
Эксплуатационная температура	-40 ℃～+60 ℃
Температура хранения	-50 ℃～+70 ℃
Размер	≤288 × 165 × 191 мм
Масса	≤6,5 кг

Разъяснение: видимость ≥ 20 км, влажность ≤ 80%, отражательная способность мишени БПЛА 0,3.

Электрический интерфейс

Приколоть	Определять	Примечания
1	Венчурной	+24 В анодал
2
3
4
5	Гнездо	Отрицательный полюс питания
6
7
8
9	T+	RS422
10	R-
11	Т-
12	R+
13	Коммуникация Gnd
14	Син+	RS422 Дифференциальная система внешнего времени, ширина> 10US.
15	Синх
