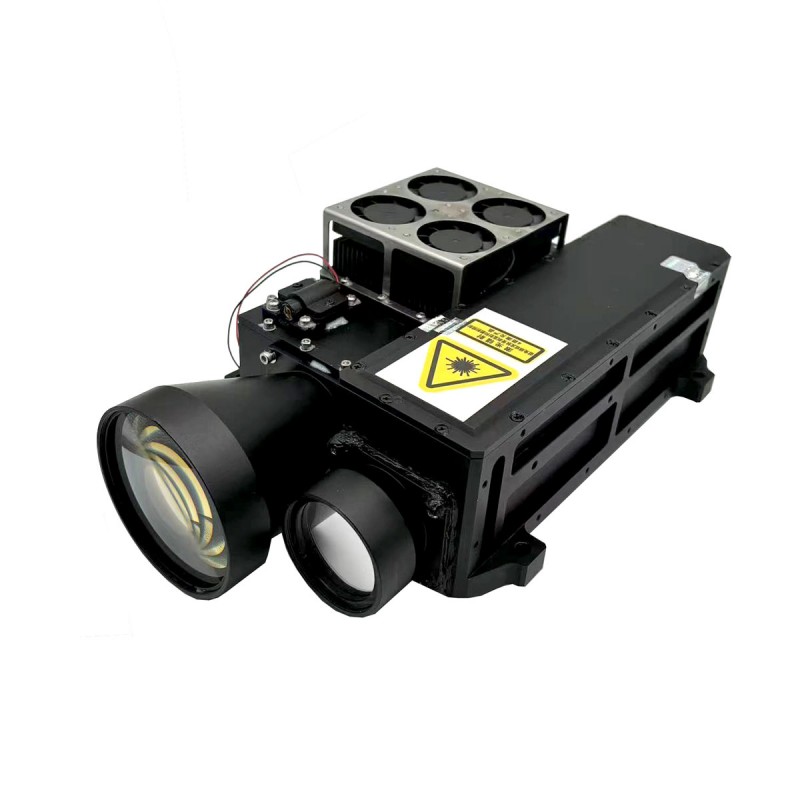

100mj лазерный целевой обозначение (LTD) WIHT LRF

STA-Z100M-это военный лазерный целевой обозначатель 100MJ, который играет решающую роль в системах точных целей, способных обеспечить точное руководство для интеллектуальных боеприпасов. Благодаря расширенной оптической системе, она отмечает цель лазерным лучом, гарантируя, что оружие с точностью может разрушить цель с чрезвычайно высокой точностью и эффективностью.

Отправить запрос

Описание продукта

Эта модель лазерного целевого обозначения принимает интегрированный дизайн, система состоит из лазерного источника света и драйвера, модуля измерения расстояния, системы наблюдения и модуля управления.

Основная функция

Целевое руководство
Определение целевого расстояния
Разобранный прицельный луч

Основные технические индикаторы

Основные параметры лазерного источника света
Рабочая длина волны	1064 нм ± 1 нм
Режим насоса	Полупроводник боковой насос
Частота облучения	Точный код 45 мс - 125 мс (проверка кода 20 Гц)
Метод триггера	Оба инт. Триггер и доб. триггер (задержка триггера: 304US+-1US)
Выходная энергия	≥100MJ@20 Гц
Макс. Иррадиация расстояния	≥12 км
Q Режим переключения	Электрооптическое переключение Q.
Ширина пульса	10NS ~ 20NS
Угол дивергенции луча	Используя 0,15 МРА (метод принятия принимает метод отверстия, а соотношение отверстий и без отверстий составляет не менее 86,5%)
Стабильность энергии пульса	≤8%(RMS)
Рабочий цикл облучения	работа 90 -х, интервал 60 -х годов; 4 цикла (нормальная температура или низкая температура), 1 цикл (высокая температура 60 ℃)
Источник питания	DC 24 В ± 4 В
Власть	<240 Вт (нормальная температура в режиме ожидания: <2a, пик рабочего тока <10a, высокая и низкая температура в режиме ожидания <3,5А)
Коммуникационный серийный порт	RS422
Внешний триггер интерфейс	3V-дифференциальный привод, интерфейс RS422 (время задержки составляет 304US +/- 1US от Trigger Signal To Lase Out)
Тип кодирования	точное частотное кодирование, кодирование времени, псевдо случайное кодирование
Используя точность	<+-1US
Лазерные параметры
Режим диапазона	0 ~ 5 Гц в диапазоне
Максимальное измеренное расстояние	> 30 км (видимость 20 км, 2,3x2,3 млн типичная цель, отражение цели> 20%)
Минимальное измеренное расстояние	300м
Точность диапазона	± 5M
Экологическая адаптивность
Низкая температура	Рабочая температура: -40с
Низкая температура	Температура хранения: -45 ℃
Высокая температура	Рабочая температура: + 60 ℃
Высокая температура	Температура хранения: +65 ℃.
Влажная жара	Относительная влажность: 95%± 3%;
	Температура: +35 ℃ ± 2 ℃
	Время хранения: 72 часа.
Влияние
Влияние формы волны	половина синусоидального пульса
Пиковое ускорение	10 г
Ширина пульса	11 мс
Количество шоков	3 В вертикальном осевом направлении
Вибрация
Частотный диапазон	5 ~ 16 Гц смещение одно амплитуды: 1,5 мм
Частотный диапазон	16 ~ 200 Гц (16 ~ 60 Гц для оптического оборудования) Ускорение: 1,5 г
Одно время сканирования	12 минут
Продолжительность	Вертикальный осевой 36 мин

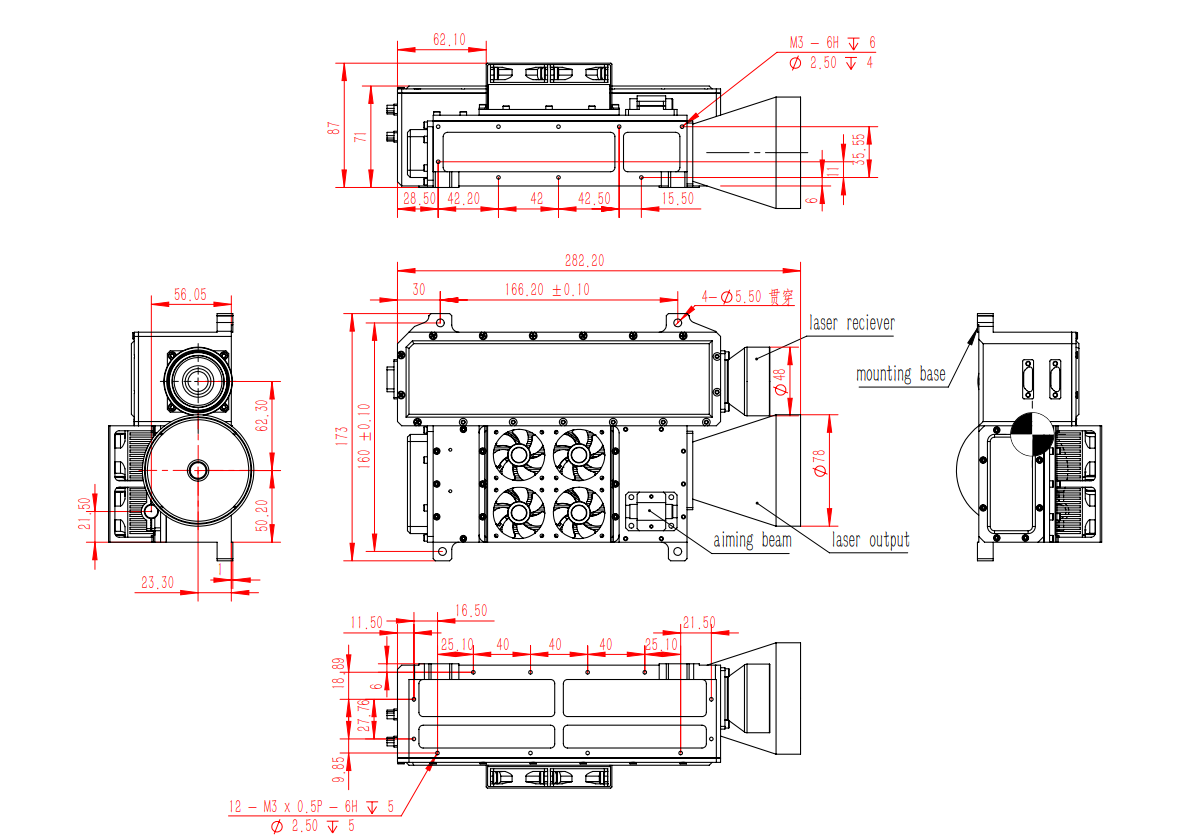

Объем полного набора

Электрический интерфейс

Communication Connector (модель сокета J30J-15ZKP, модель Butt Plug Model J30J-15TJ) определение вывода

Приколоть	Определение	Содержание	Тип сигнала	Замечания
1	TX+	RS422 Отправить положительный (локальный)	Выход	Объектный хост компьютер
2	Техас -	RS422 Отправить отрицательный (локальный)	Выход	Объектный хост компьютер
3	RX+	RS422 Получите положительный (локальный)	Вход	Объект верхний компьютер
4	Rx -	RS422 получает отрицательный (локальный)	Вход	Объект верхний компьютер
5	Гнездо	Земля RS422	Сигнал земля	Объект верхний компьютер
6				Отладка производителя специальная
7				Отладка производителя специальная
8				Отладка производителя специальная
9				Отладка производителя специальная
10				Отладка производителя специальная
11				Отладка производителя специальная
12				Отладка производителя специальная
13				Отладка производителя специальная
14		Внешнее время система +	Вход	RS422 Дифференциал
15		Внешнее время Тонг -	Вход	RS422 Дифференциал

Power Connector (тип подключения J30J02P020P000S0P120, Тип подключения J30J02P020S000S0L000)

PIN -код	Определение	Замечания
А, б	24 В	Цвет провода красный
C, d	Гнездо	Цвет провода черный

Ключевые показатели производительности

Источник питания и энергопотребление	Диапазон питания	20 В ~ 33 В, округ Колумбия
	Энергопотребление	Пиковая мощность не превышает 240 Вт, резервная мощность не превышает 60 Вт (комнатная температура)
Надежность	MTBF составляет не менее 4000 часов (общее время стрельбы больше 3 миллионов)
Безопасность	Установите предупреждающее устройство для работы лазера
	Выход лазерного передатчика предоставлен с очевидными предупреждающими знаками
	Оборудование хорошо заземлено
Обслуживание	Все основные функциональные компоненты и оборудование имеют как индикаторы неисправности, так и индикаторы для нормальной работы
	Среднее время ремонта MTTR не более 20 минут
Требования к электромагнитной совместимости	В процессе загрузки системы оборудование может быть совместимо с другим оборудованием в системе и нормально работать

Требования к адаптации окружающей среды

Температура	Рабочая температура		-40 ℃ ~ +60 ℃
	Температура хранения		-45 ℃ ~ +70 ℃
Влажная жара	Относительная влажность		95% ± 3%
	Температура		+25 ° C ± 2 ° C.
	Время хранения		72 часа
Вибрация	Форма вибрационного спектра (грм = 6,06)		20 Гц до 80 Гц			+3db/октябрь
			80 Гц до 350 Гц			G2/0,04 Гц
			350 Гц до 2000 Гц			-3db/октябрь
	Направление вибрации и время		вибрировать в двух направлениях не менее 10 минут. (Вибрация в двух направлениях, то есть оси x, которая также находится вдоль оси лазерной и направления z)
	Контрольная точка		следует выбрать в поверхности приспособления или встряхивания вблизи максимальной жесткости продукта, большое оборудование может использовать многоточечный средний контроль
	Точка мониторинга		Точка мониторинга должна быть выбрана в ключевой части тестируемого продукта, так что ответ среднего квадратного ускорения не превышает максимально допустимую конструкцию (GRM = 6,06)
	Требования к установке		Образец прочно прикреплен к встряхиванию, и для продуктов, оснащенных амортизаторами, амортизаторы должны быть удалены перед тестированием
	Проверка производительности		Во время тестирования вибрации с включенным оборудованием все индикаторы производительности должны соответствовать техническим требованиям, указанным в проектном документе. В случае неудачи разрешен ремонт. После ремонта спектральное значение должно быть уменьшено до 0,01 г²/Гц, Grms = 3,03, а образец должен подвергаться вибрации в том направлении, наиболее подверженном вибрации в течение 10 минут во время приемлемого теста.
Температурный цикл	Температурная диапазон		Power-On Test		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Скорость изменения температуры		Повышение температуры		10 ℃/мин
			Охлаждение		10 ℃/мин
	Время цикла		Десять циклов должны быть завершены, гарантируя, что последние 2 цикла не были неисправными. Если неисправность возникает в течение последних 2 циклов, после ремонта требуются дополнительные 2 цикла без неисправностей.
	Время цикла		Одно время цикла составляет 4 часа, один цикл включает в себя повышение температуры → Температура → охлаждение → температура.
	Время режима высокой и низкой температуры		Время пребывания зависит от теплоемкость образца. Основываясь на принципе тепловой или холодной проницаемости продукта, внутренняя температура образца поддерживается в течение 5 минут после достижения стабильности
	Требования тестирования продукта под тестированием		Общий тест на температурный цикл со всей машиной должен быть как можно дальше, чтобы открыть крышку
	Проверьте и ремонтируют		В оборудовании для испытаний питания, после каждого испытания температурного цикла необходимо подтвердить, что оборудование не имеет сбоев, прежде чем перейти к следующему температурному циклу
Требования к пропитке	Промокание осуществляется со всем оборудованием
Требования к транспортировке	Оборудование должно быть доставлено как целое транспортное средство
	Если продукт не прошел тест на дорожный транспорт, вы можете выполнить тест на моделирование в помещении с помощью таблицы транспорта моделирования. Этот тест включает в себя проведение синусоидального циклического вибрационного теста для оценки производительности продукта
	Требования к моделируемому тесту на таблицу транспорта следующие
	Условия испытания	Частота		5 Гц ~ 200 Гц
		Амплитуда		5 Гц ~ 7 Гц
		Амплитуда 12 мм ~ 8 мм
		7 Гц ~ 200 Гц равного ускорения 1,5 г
		Условие вибрационного испытания допустимое отклонение такое же, как и широкополосное тест на случайную вибрацию
	Направление	Направление и сторона вертикальной оси; Ориентация: вертикальная и боковая к оси
	Время цикла	log-сканирование 5 Гц ~ 200 Гц ~ 5 Гц, 12 минут на цикл; когда резонансная частота образца измеряется ниже 5 Гц, частота теста может быть расширена до 2 Гц, 2 Гц ~ 200 Гц ~ 2 Гц сканирование, время сканирования должно быть 15 минут. Время вибрации в каждом направлении-90min
	После транспортного испытания проверьте на наличие признаков ущерба или структурного ослабления, и проведите проверку технических индексов, чтобы обеспечить их соответствие требованиям к проектированию
